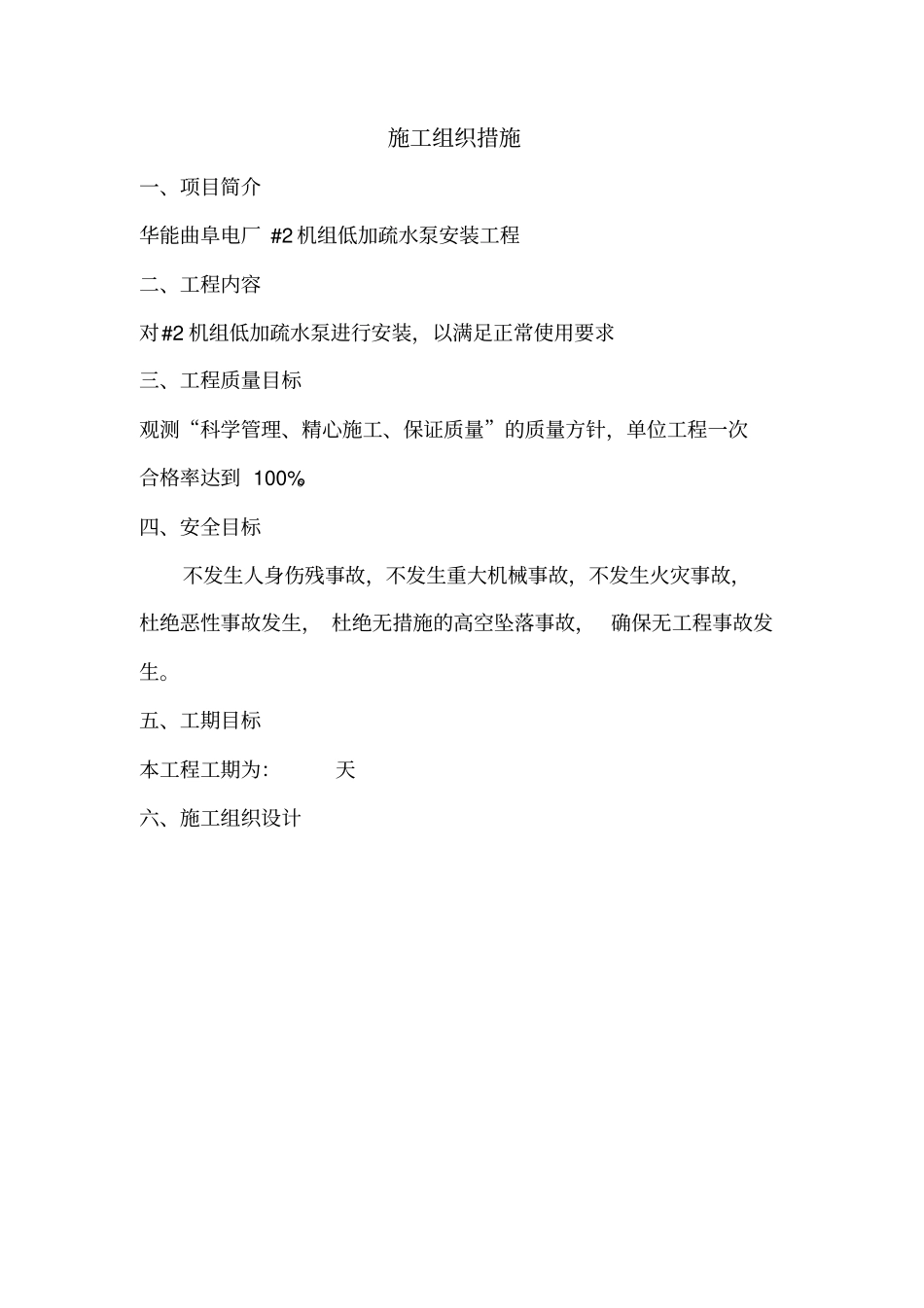

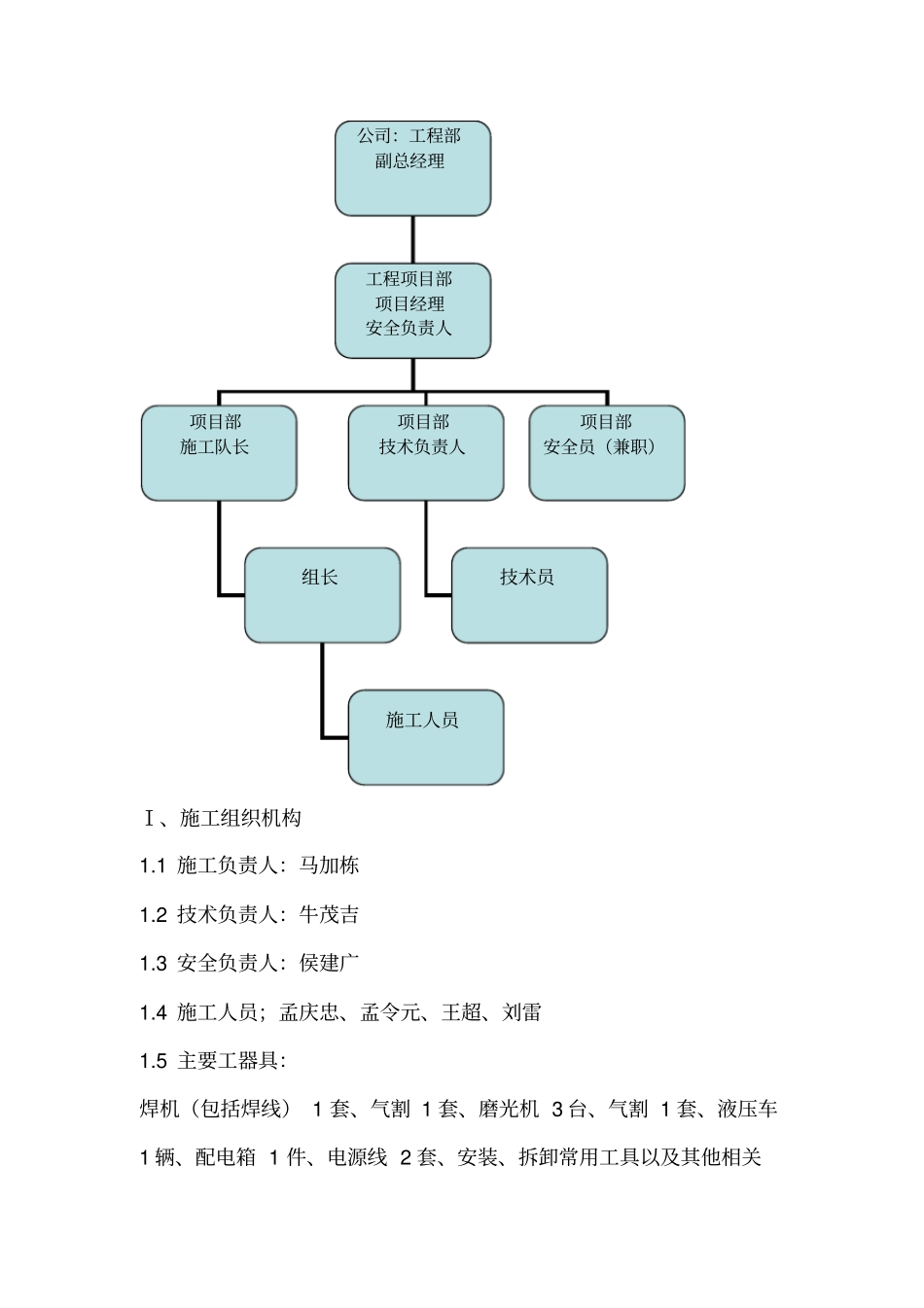

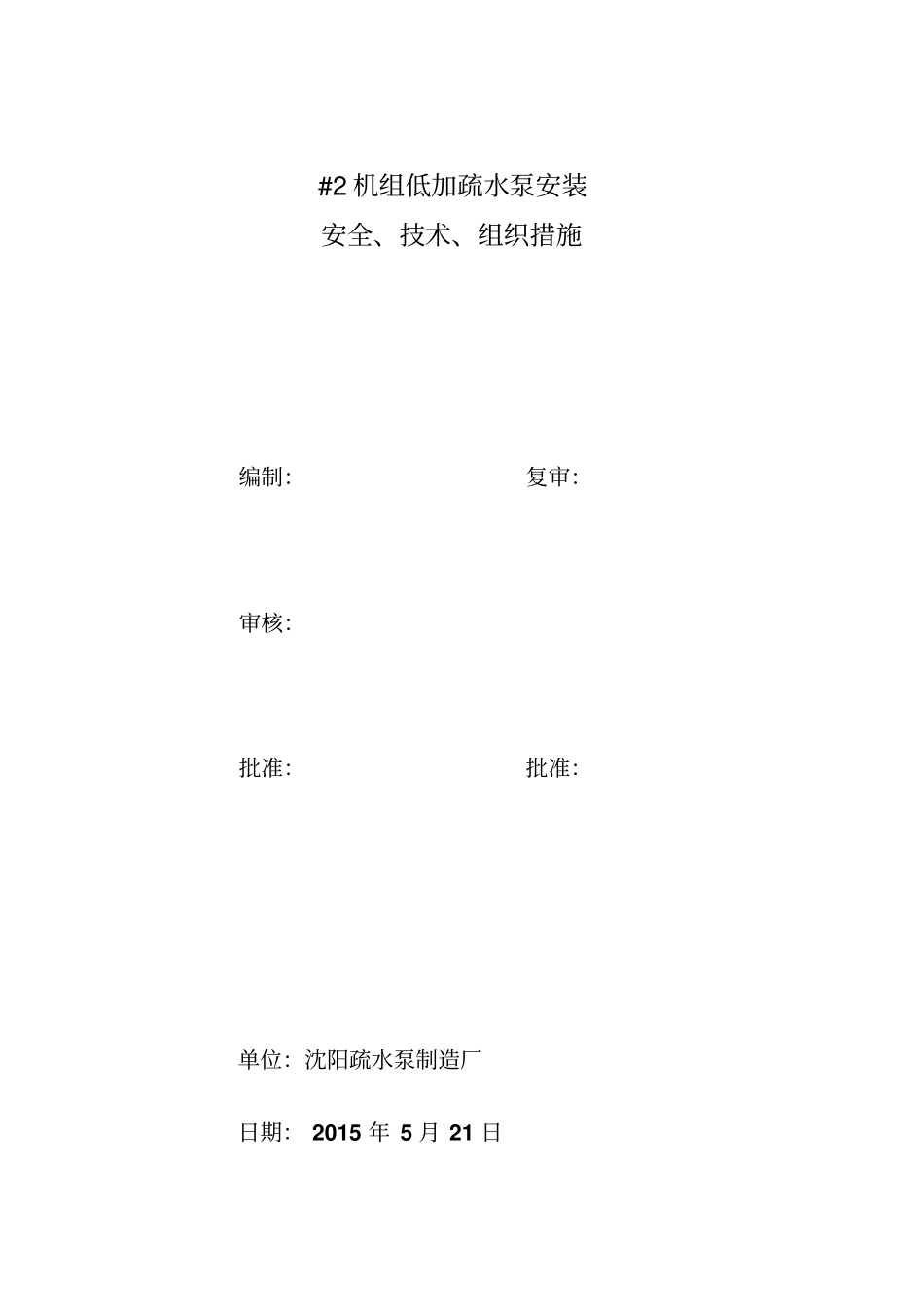

#2机组低加疏水泵安装安全、技术、组织措施编制：复审：审核：批准：批准：单位：沈阳疏水泵制造厂日期：2015年5月21日施工组织措施一、项目简介华能曲阜电厂#2机组低加疏水泵安装工程二、工程内容对#2机组低加疏水泵进行安装，以满足正常使用要求三、工程质量目标观测“科学管理、精心施工、保证质量”的质量方针，单位工程一次合格率达到100%。四、安全目标不发生人身伤残事故，不发生重大机械事故，不发生火灾事故，杜绝恶性事故发生，杜绝无措施的高空坠落事故，确保无工程事故发生。五、工期目标本工程工期为：天六、施工组织设计Ⅰ、施工组织机构1.1施工负责人：马加栋1.2技术负责人：牛茂吉1.3安全负责人：侯建广1.4施工人员；孟庆忠、孟令元、王超、刘雷1.5主要工器具：焊机（包括焊线）1套、气割1套、磨光机3台、气割1套、液压车1辆、配电箱1件、电源线2套、安装、拆卸常用工具以及其他相关公司：工程部副总经理工程项目部项目经理安全负责人项目部施工队长项目部技术负责人技术员组长施工人员项目部安全员（兼职）工器具1.6劳保用具：专用手套、口罩、防护眼镜等安全防护用具Ⅱ、施工部署2.1施工前熟悉施工现场及周围环境2.2对所有施工人员进行安全技术交底2.3熟悉工程项目的实施方法及施工特点，做好安全防护措施2.4安排好施工人员的生活设施，落实工器具和人员进场部署技术措施1、安装准备工作（1）检查水泵和电机，确认在运输和装卸过程中没有损伤。（2）检查工具和起重机械，并检查机器的基础。2、疏水泵安装顺序（1）整套水泵运抵现场时，都已装好电机；找平底座时，可不必卸下水泵和电机。（2）安装泵的基础平面应用水平仪找平，待基础水泥凝固后将泵安装在基础上，并用水平仪检查水平情况，如不平，应用垫铁调正，直到水平为止，然后通过灌浆孔由混凝土浇灌底座和地脚螺栓孔眼。（3）水泥干固后，检查底座和地脚螺栓是否松动，合适后拧紧地脚螺栓的螺母，最后再检查一下整台机组的水平度，稍有不平时，可用斜铁找平。（4）泵的吸入管路和吐出管路应有各自的支架，不允许管路重量直接由泵承受。（5）泵轴与电机旋转方向应一致，否则，以三相异步电动机为动力时，只要把三根引线中任意两根对换位置连接即可。（6）泵的安装位置高于液面（泵的吸程允许范围内）时，应在吸入管路端部装上底阀，并在排水管路上设置灌液孔或阀门，供启动前灌液之用。泵的安装位置低于液面时，在吸入管路装上控制阀门。（7）泵的安装高度必须根据汽蚀余量NPSHr的要求，避免发生汽蚀。3、水泵拆卸（1）拧下悬架体上的放油螺塞，放净润滑油，移开电机。（2）松开泵体和轴承体的连接螺栓，将叶轮、轴封体、轴承体与泵体分离。（3）松开叶轮螺母，取出叶轮和平件键。（4）取出轴封体和密封部分，将机械密封的静环取出，填料密封的卸下填料盖取出填料即可。（5）从轴上取下机械密封的转动部分和轴套，填料密封的取下轴套即可。（6）拆下轴承体的支架及联轴器。（7）拆下轴承压盖、甩水橡胶圈、泵轴及轴承。4、水泵装配4.1、泵的装配顺序基本上可以按照拆卸顺序反向进行。在安装机械密封时应注意几点：（1）橡胶O型圈是否有损伤、溶胀现象，如有则必须更换。（2）动、静环表面保持绝对清洁并涂少量机油。4.2、填料密封安装时应注意：（1）轴套外圆跳动不大于0.05mm。（2）填料截取后，搭口成45，并且在安装前根据轴、的尺寸，将填料放在特制的模具中顶压整形。（3）填料放入填料腔内，每圈填料的搭接处错开，在开车前需将填料压盖松开，转动后逐渐压紧。二、水泵维护与保养（1）检查泵及管路及结合处有无松动现象。用手转动泵，试看泵是否灵活。（2）向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。（3）拧下泵体的引水螺塞，灌注引水（或引浆）。（4）关好出水管路的闸阀和出口压力表及进口真空表。（5）点动电机，试看电机转向是否正确。（6）开动电机，当泵正常运转后，打开出口压力表和进口真空泵，视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况。（7）尽量控制泵的流量和扬程在标牌上注明的范围内，以保证泵在最高效率点运转，才能获得最...
