服务器负载均衡测试方案VIP专享VIP免费

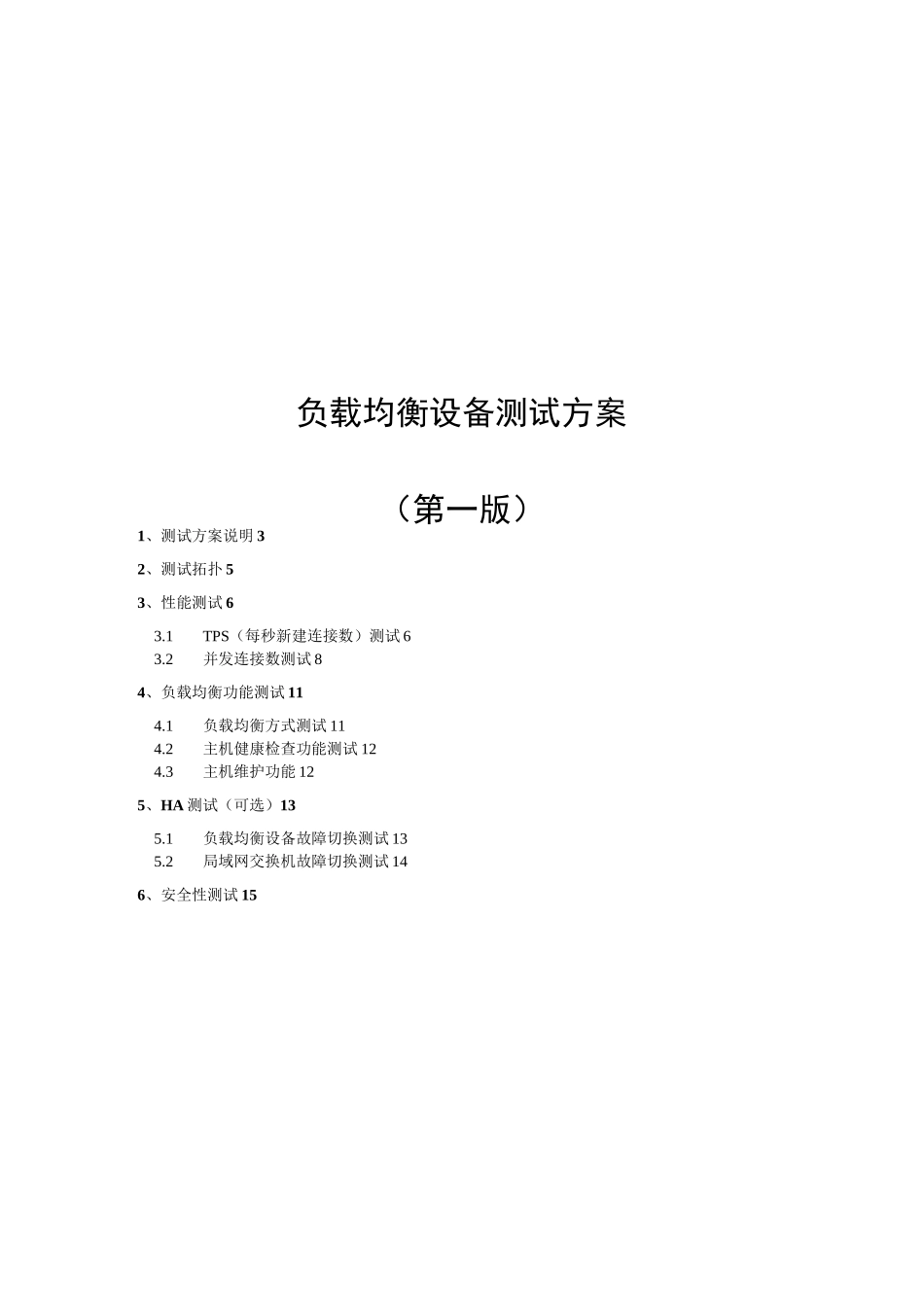

负载均衡设备测试方案（第一版）1、测试方案说明32、测试拓扑53、性能测试63.1TPS（每秒新建连接数）测试63.2并发连接数测试84、负载均衡功能测试114.1负载均衡方式测试114.2主机健康检查功能测试124.3主机维护功能125、HA测试（可选）135.1负载均衡设备故障切换测试135.2局域网交换机故障切换测试146、安全性测试156.1HTTP访问源地址限制测试156.2SSH/HTTPS访问控制157、附加功能测试（可选）167.1应用优化：连接复用ONECONNECTION测试167.2应用优化：内存缓存RAMCACHE测试167.3应用优化：HTTP压缩测试167.4应用优化：SSL流量卸载和加速测试167.5应用优化：带宽管理RATESHAPING（QOS）测试167.6安全：DoS防护测试16竞争友1、测试方案说明项目概况：XXXX四台服务器需要做服务器负载均衡；未来可能更多的应用需要做服务器负载均衡；测试周期：X月X日-X月X日>测试设备：F5LTM3400orLTM6400>大致访问量：客户需求：采用负载均衡设备对四台XXXX系统应用服务器进行负载均衡。$通过健康检查机制ECV对webservice进行可用性检查，保证能够及时发现应用故障，快速切换用户访问到健康的应用服务器上。3"采用HTTPCookieInsert会话保持方式，将同一用户的第二次访问请求定向到先前的应用服务器上，从而保证应用的粘连性。卜采用单臂路由的系统连接方式，启用F5SNAT机制，从而保证原先应用系统的IP地址和网关地址变动最小。號采用负载均衡设备双机热备方式，确认整个系统的高可用性（可选）。WhyF5:-系统架构方面：F5系统连接方式可以串联，可以旁路，可以做端口汇聚，非常灵活，对原有系统的平滑升级影响最小。訓软件功能：完善的服务器负载均衡能力，特别是在应用健康检查和会话保持方面是业界最完整和最完善的，经常得到BEA，Oracle，SAP技术人员的推荐。:-硬件性能：通过LoadRunner压力测试，设备运行稳定，系统资源还留有余量，为今后的访问量提供了支持。3-iRules：业界唯一的可编程控制流量，可以更加精细地管理和控制流量（包括第七层应用流量管理）。3"应用优化支持：目前使用到F5OneConnection连接复用和优化功能，能够大大提高服务器的工作效率。今后还可以升级HTTP压缩和内存Cache等优化功能。F5的解决方案：>采用单臂路由方式将1台LTM3400割接到原先的生产网中，通过SNAT机制，改变客户端的源地址，从而在服务器IP地址和网关不变的情况下，使得服务器的httpresponse经过LTM3400回到客户端，保证了整个数据包流程的正确性。號2台LTM3400双机热备，同时采用硬件级串口心跳切换和网络级故障切换两种冗余切换机制，保证了整个系统的高可用性（可选）。卜LTM上定义了一个VS（虚拟服务器），调用了离校系统应用服务器群，满足用户负载均衡的需求，保证7*24应用服务能力。卜对应用服务器进行HTTPECV（内容检查），实时监测应用的可用性。卜在对应用服务器负载均衡的过程中，启用HTTPCookieInsert会话保持机制，将同一用户的第二次以后的访问请求定向到先前的应用服务器上，从而保证应用的粘连性。卜通过对TCP三次握手的SynCheck机制，扫描和阻断Synflood等DOS攻击行为。扣激活OneConnect连接复用和优化功能，大大减少了服务器的连接数，增加了服务器的处理能力。关键技术阐述：灵活地组网方式，高效的双机切换机制。卜基于HTTPCookie的会话保持机制。iRule—可编程的高级流量控制和管理接口。3"丰富的应用优化机制：OneConection,SSLOffload，HTTPCompression,RamCache,TCPExpress，WebAccelerator.RateShaping等。2、测试拓扑测试图一：（测试环境，单臂路由连接方式）iiiiii测试图二：（生产环境，建议单臂路由+端口汇聚连接方式）4v專户聽疋需\测试设备=J两台目隶眼痔器局域两交换机F5LTM3400育干网设备电子离校系統应用般务器目赦服箸器+数塢库服务器3、性能测试3・1TPS（每秒新建连接数）测试衡量负载均衡设备的关键性指标为每秒新建连接数、最大并发连接数。XXXXXXXX系统应用服务器面对全校进行HTTP服务，负载均衡设备的选择必须要能满足超过100Krequest/second新建会话数的要求。因此该项测试必须模拟出真实的HTTP环境。要满足以下几个要求：1、背景流量必须真实加载在负载均衡设备...
