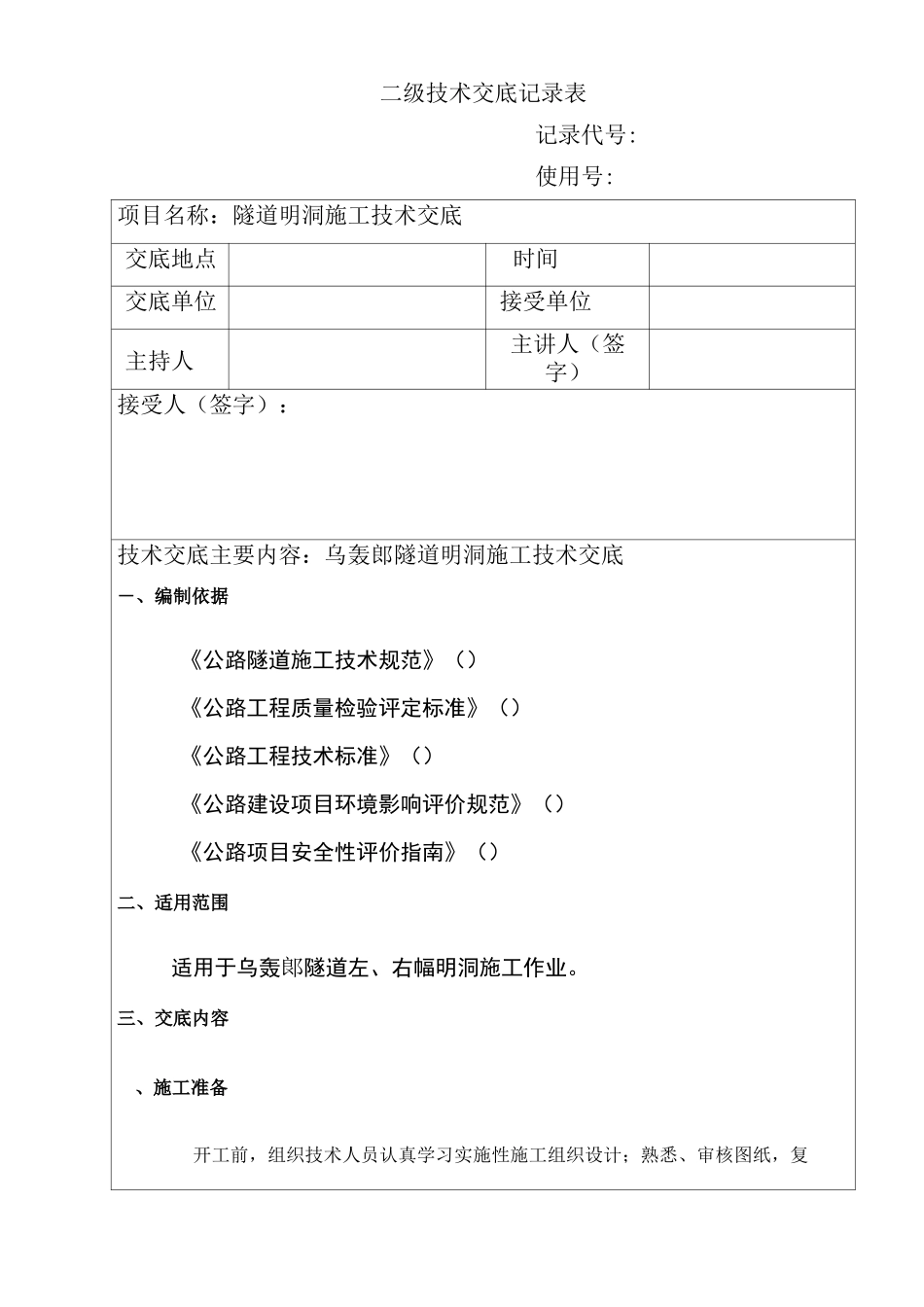

二级技术交底记录表记录代号:使用号:项目名称：隧道明洞施工技术交底交底地点时间交底单位接受单位主持人主讲人（签字）接受人（签字）：技术交底主要内容：乌轰郎隧道明洞施工技术交底―、编制依据《公路隧道施工技术规范》（）《公路工程质量检验评定标准》（）《公路工程技术标准》（）《公路建设项目环境影响评价规范》（）《公路项目安全性评价指南》（）二、适用范围适用于乌轰郞隧道左、右幅明洞施工作业。三、交底内容、施工准备开工前，组织技术人员认真学习实施性施工组织设计；熟悉、审核图纸，复核设计坐标及高程，保证图纸的正确性；澄清相关技术问题，熟悉相关规范和技术标准。⑵精密导线网复测完毕并确定成果可用后，对明洞段进行施工放样，放出线路中桩，测绘明洞地表横断面图与设计原地面高程比较，按照设计边坡坡度放出明洞明挖开口边桩并洒出白灰线。⑶开挖机械设备已进场，并保证良好的使用状态。（4）洞口截水天沟施工完毕。⑸水泥、砂子、碎石、外加剂、钢材等材料进场，并经过检验合格。边坡顶安全防护材料进场。⑹喷射混凝土拌和站安装完毕并经调试，喷射混凝土的配合比设计完成并经监理审批。2、材质要求1）水泥、砂、石、水及外掺剂的质量须符合设计和规范要求。2）寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求。3）防水材料质量应符合设计及规范要求。4）钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、灌注、养护、拆模均须符合设计和规范要求。3、隧道明洞施工工艺流程符合设基底力翳承仰拱混凝土计隧道明洞施工工艺流程见施工准备洞口段及基槽开挖支护基底处理填充混凝土模板台车就位不合处立设外模板浇筑衬砌混凝土施作拱顶回填结图3明洞施工工艺流程与设计不模板检查合格钢筋绑扎4、施工工艺1）施工前应进行现场测量放样，对基槽开挖进行控制。2）洞口段及基槽开挖支护：洞口明挖可采用敞口放坡法施工。3）基底物探及承载力试：使用地质雷达对基底进行探测，并用重型动力触探仪对基底进行承载力试验。4）仰拱混凝土：基底承载力满足设计要求后应及时浇筑仰拱混凝土。5）填充混凝土：仰拱混凝土浇注完成并达到规定的强度后浇筑填充混凝土。6）模板台车就位后应及时对模板台车进行检查，并调整模板台车使其符合施工要求。7）钢筋绑扎及焊接质量应符合设计及规范要求。8）外模支立要牢固、接缝严密，避免胀模、漏浆。9）浇筑衬砌混凝土，振捣密实，保证质量。10）防水层及排水设施施工要满足设计及规范要求。11）在衬砌达到设计强度的70%时，才能开始进行回填施工。四、施工要点1明洞的施工工时间：明洞宜早施作，尽量避开雨季及严寒季节，明洞仰拱应安排在明洞拱墙衬砌前浇筑,并应符合下列要求：⑴当隧道采用爆破开挖时，在洞身掘进适当距离后施作明洞和洞门。⑵隧道采用非爆破开挖时，先施作明洞和洞门，然后开挖隧道。2明洞临时边坡临时边坡应符合设计及规范要求。3明洞基础明洞基础应设置在稳固的地基上，当两侧墙体地基松软或软硬不均时，应采取措施加以处理，防止地基不均匀沉降。4施工材料及明洞浇筑1）水泥、砂、石、水及外掺剂的质量须符合设计和规范要求。按规定的配合比施工。2）寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求。3）基础的地基承载力须满足设计和规范要求，严禁超挖回填虚土。4）钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、灌注、养护、拆模均须符合设计和规范要求。5）明洞与暗洞应连接良好，符合设计和规范要求。6）明洞混凝土达到设计强度的70%以上，且拱顶回填土高度达到0.7m时，方可拆除明洞内模板。5明洞防排水明洞防排水施工应符合下列要求：1)防水材料的质量、规格等应符合设计和规范要求。2)防水层施工前，明洞混凝土外部应平整，不得有钢筋露出。3)明洞外模拆除后应立即做好防水层和纵向盲沟。并与隧道的防水层和排水盲管顺接，保证排水畅通。4)明洞排水施工应和隧道的排水侧沟、中心水沟的出水口及洞顶的截、排水设施统筹安排。本标段明洞均位于隧道进出口段，明洞内排水设置中心深埋水沟排水。明洞两拱脚盲沟汇水通过排水横沟引至中心深埋水沟。5)明...
