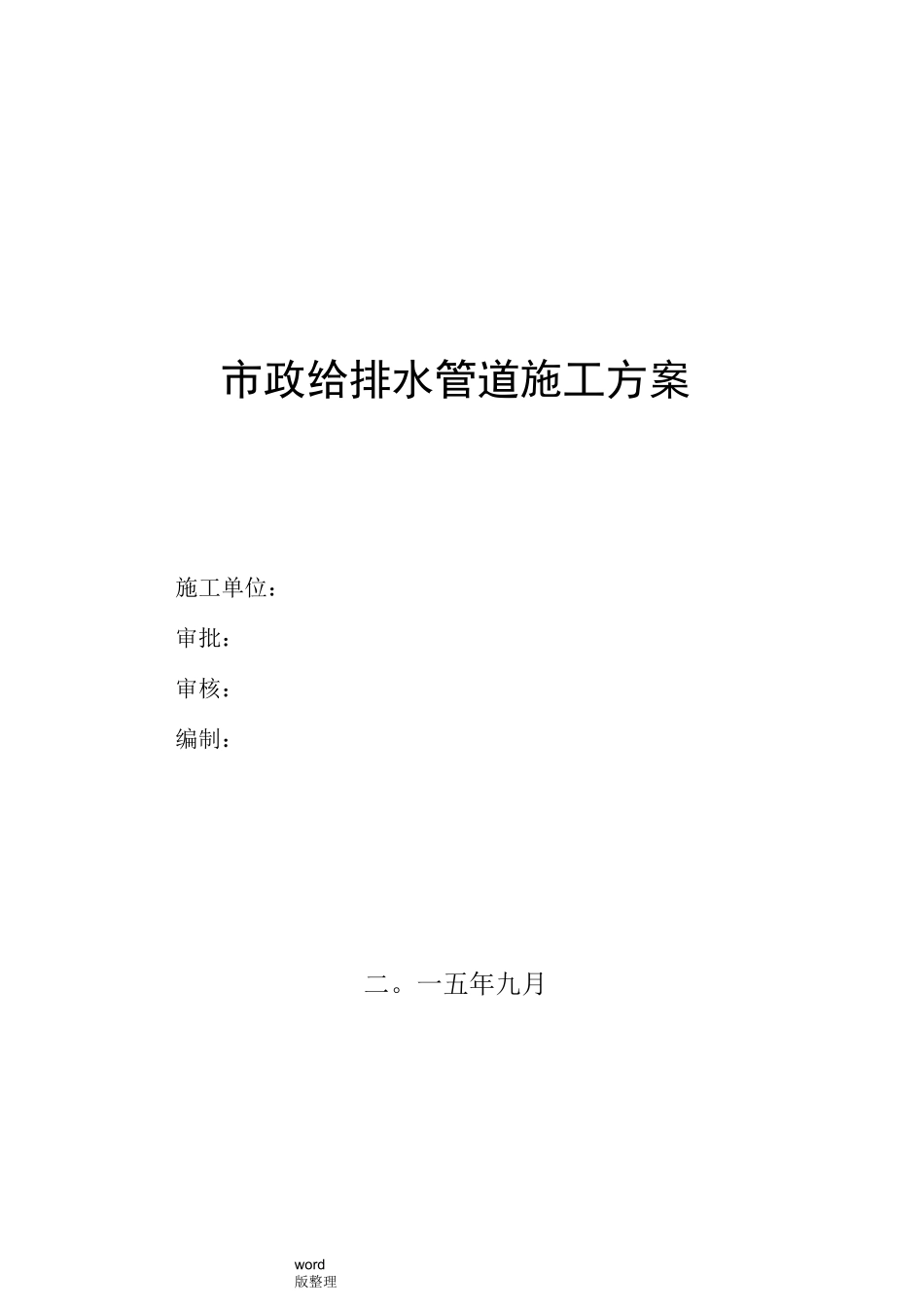

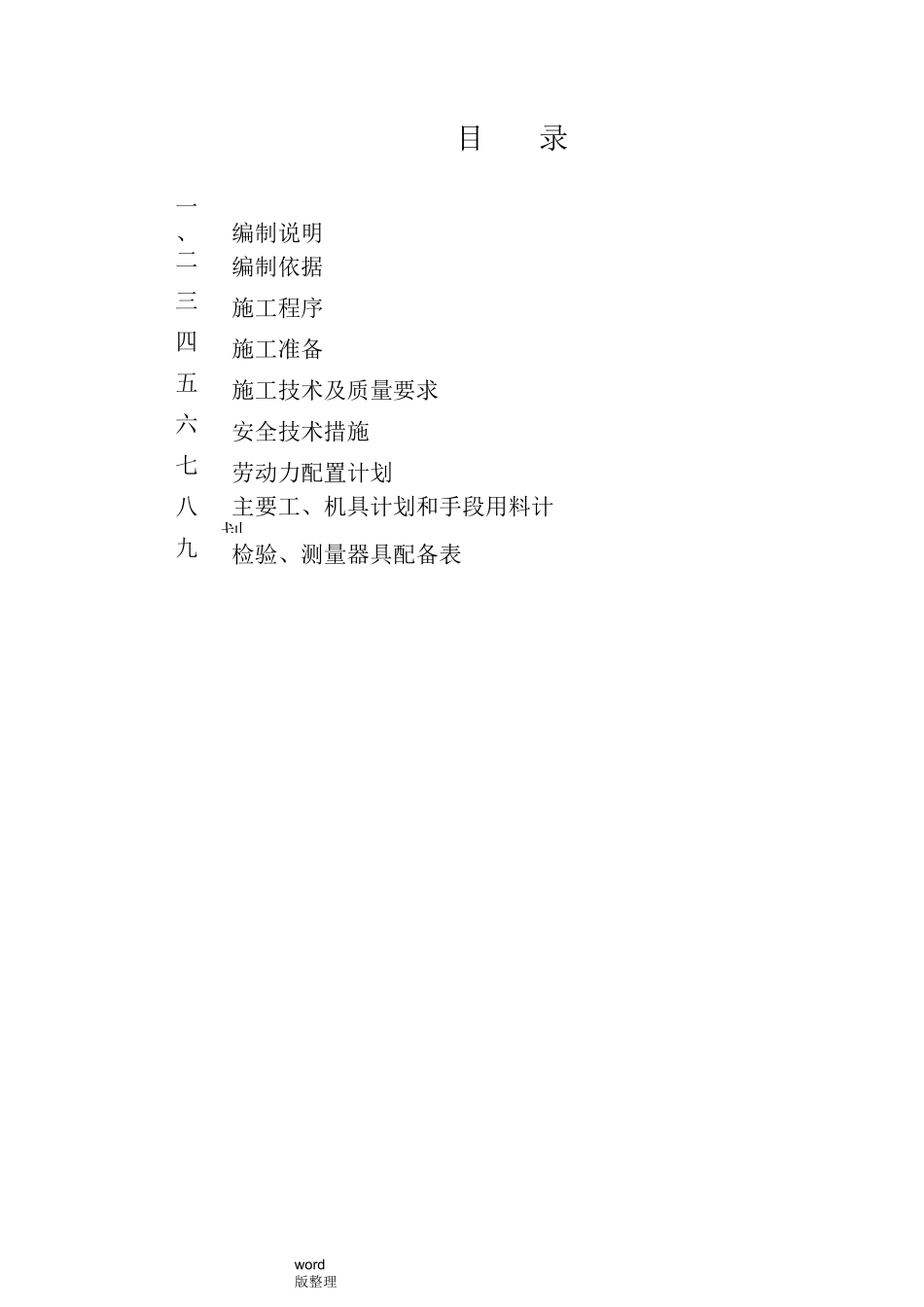

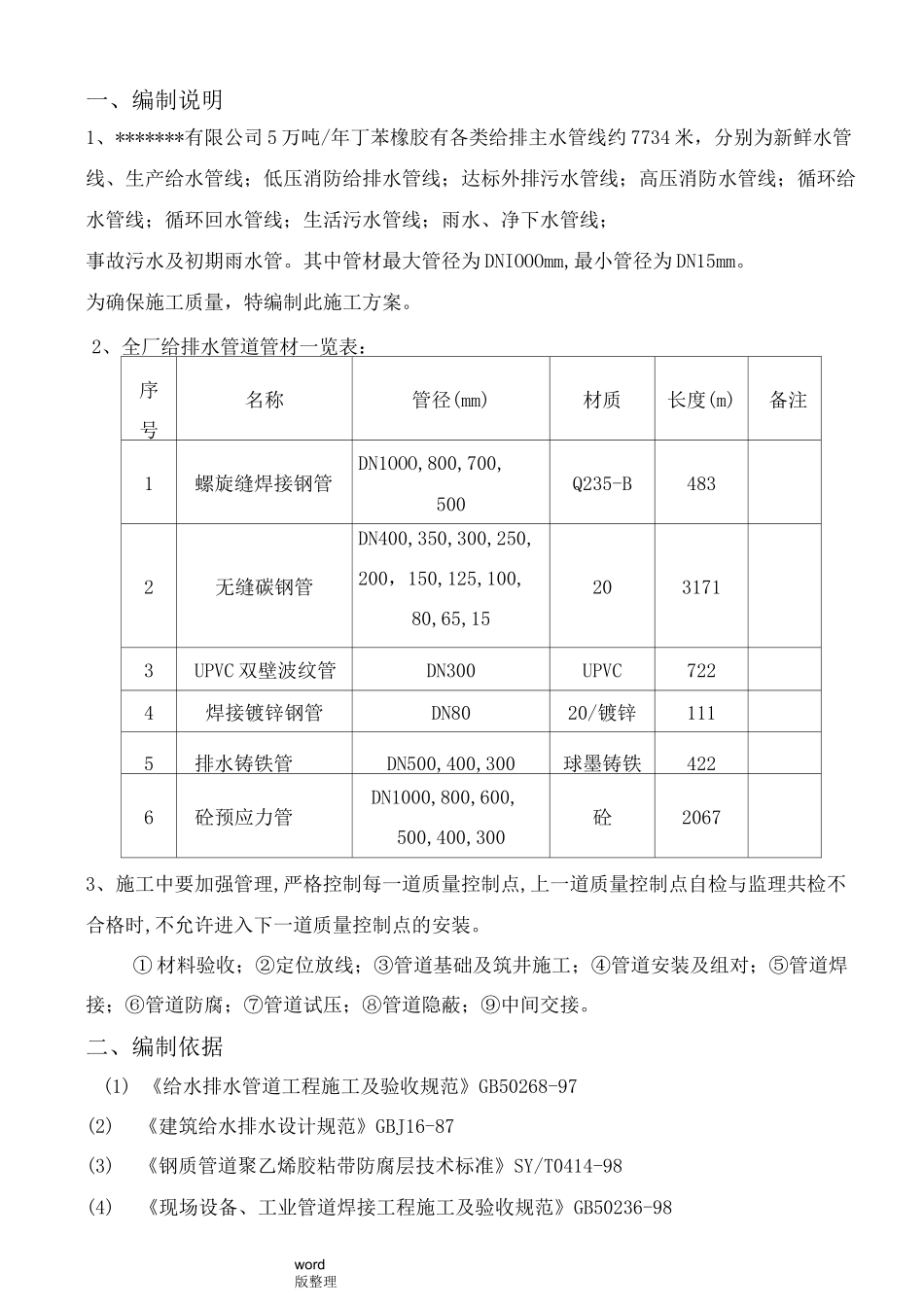

word版整理市政给排水管道施工方案施工单位：审批：审核：编制：二。一五年九月word版整理目录一、编制说明二、编制依据三、施工程序四、施工准备五、施工技术及质量要求六、安全技术措施七、劳动力配置计划八、主要工、机具计划和手段用料计划九、检验、测量器具配备表word版整理一、编制说明1、*******有限公司5万吨/年丁苯橡胶有各类给排主水管线约7734米，分别为新鲜水管线、生产给水管线；低压消防给排水管线；达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管。其中管材最大管径为DNIOOOmm,最小管径为DN15mm。为确保施工质量，特编制此施工方案。2、全厂给排水管道管材一览表：序号名称管径(mm)材质长度(m)备注1螺旋缝焊接钢管DN1OOO,800,700,500Q235-B4832无缝碳钢管DN400,350,300,250,200，150,125,100,80,65,152031713UPVC双壁波纹管DN300UPVC7224焊接镀锌钢管DN8020/镀锌1115排水铸铁管DN500,400,300球墨铸铁4226砼预应力管DN1000,800,600,500,400,300砼20673、施工中要加强管理,严格控制每一道质量控制点,上一道质量控制点自检与监理共检不合格时,不允许进入下一道质量控制点的安装。①材料验收；②定位放线；③管道基础及筑井施工；④管道安装及组对；⑤管道焊接；⑥管道防腐；⑦管道试压；⑧管道隐蔽；⑨中间交接。二、编制依据(1)《给水排水管道工程施工及验收规范》GB50268-97(2)《建筑给水排水设计规范》GBJ16-87(3)《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98(4)《现场设备、工业管道焊接工程施工及验收规范》GB50236-98word版整理(5)《*******有限公司5万吨/年丁苯橡胶工程招标文件》(6)全厂给排水施工图纸(中国天辰工程有限公司)三、施工程序1、地下管道施工程序四、施工准备1、施工技术准备1.1参加由建设单位组织的四方(设计单位，建设单位，监理单位，施工单位)图纸会审，并做好记录。1.2编制并报审施工方案，施工前对施工人员进行详细的技术交底。1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施。2、施工现场准备2.1地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点，尤其是相距交叉的管道应在交叉部位标注出高程和管径，在施工中应反复测量核实避免出现管线交叉相撞的情况。word版整理2.2按照施工总平面布置的要求堆放材料、摆放施工机具，布置管道预制场地、搭建临时设施。2.3施工机具准备齐全。2.4施工现场的水、电、气、道路具备安装条件，各种安全、防护措施齐全并到位，同时应准备好风、雨、雪等恶劣天气条件下的施工措施，要将施工中的困难充分考虑到。五、施工技术及质量要求1、施工测量1.1施工前，建设单位组织有关单位向施工单位进行现场交桩。1.2临时水准点和管道轴线控制桩设置牢固，易于观测，开槽铺设管道的沿线临时水准点，每200m设1个以上。1.3临时水准点，管道轴线控制桩，高程桩，应经过复核后方可使用并加以保护，施工过程中应经常校核，防止被破坏。1.4施工测量的允许偏差应满足下列要求表5-1序号检查项目允许偏差1水准点测量高程闭分差±20VL(mm)2导线测量方位角闭合差±40(mm)3导线测量相对分差1/30004直接量测距两次较差1/5000注：1、L为水准测量闭合路线的长度（km）。2、n为水准或导线测量的测站数。2、管道材料验收2.1管子、管件及阀门具有制造厂的合格证明书，并进行外观检查。管子上应有钢管的牌号、规格等印证或标牌，并对阀门及管道附件按设计要求核对规格型号、材质。2.2阀门检验：阀门安装前，应进行强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。阀门的壳体压力试验和密封试验必须用洁净水进行，并做好《阀门试压记录》。word版整理2.3法兰密封面应平整光滑，不得有毛刺及径向沟槽。凸凹面法兰应能自然嵌合。2.4石棉橡胶等非金属垫片应质地柔韧无老化变质或分层现象。表面不应有折损皱纹等缺陷。3、管道预制3.1管...
