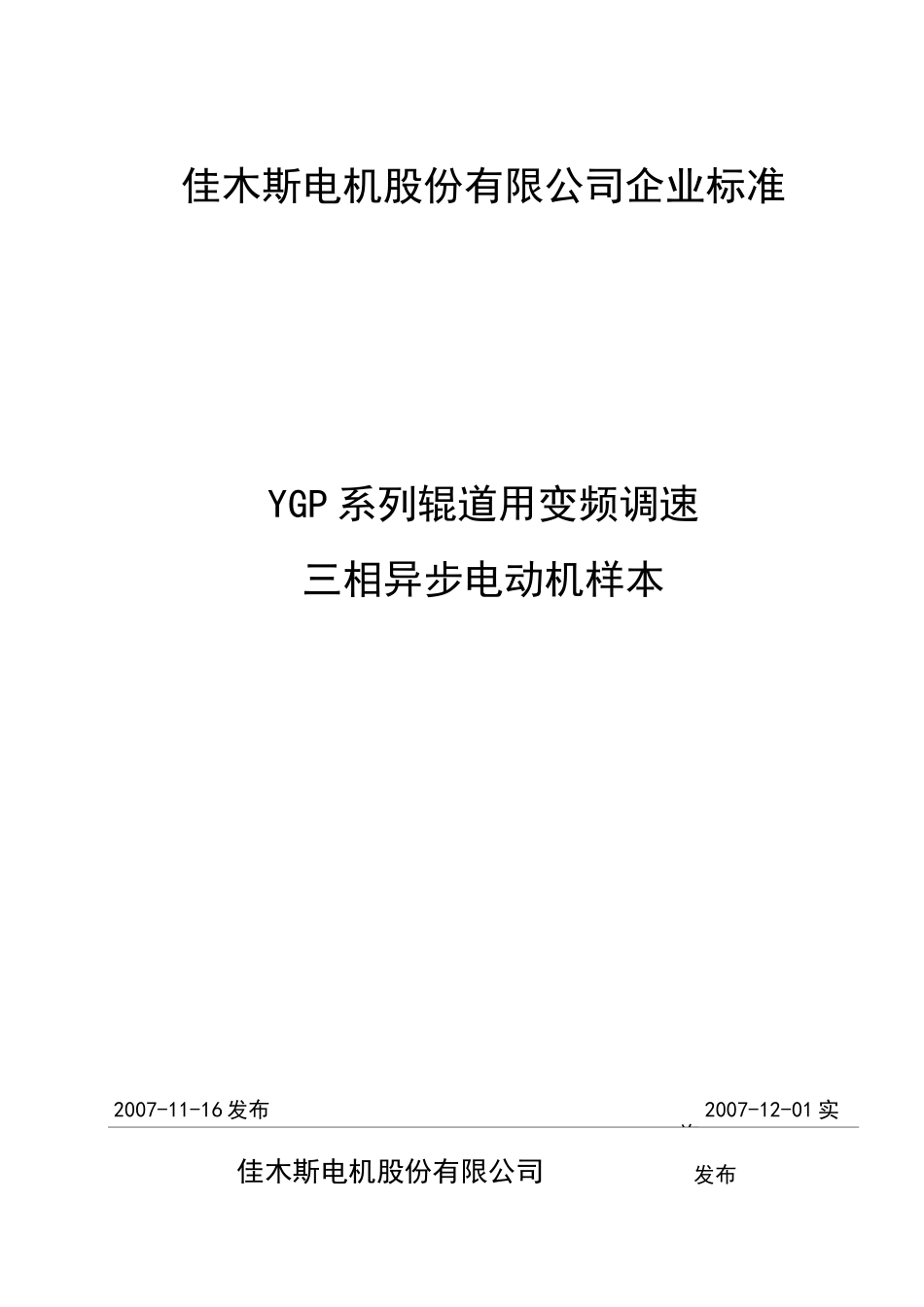

佳木斯电机股份有限公司企业标准YGP系列辊道用变频调速三相异步电动机样本2007-11-16发布2007-12-01实施佳木斯电机股份有限公司发布概述选型指南现场应用条错误!未定义书签错误!未定义书签错误!未定义错误!未定义书签错误!未定义书签错误!未定义书签结构特点技术数据表外形尺寸及安装尺寸.现场安装时的接口尺寸123456789派生产品错误!未定义书签。订货须知错误!未定义书签。YGP系列辊道用变频调速三相异步电动机样本1概述1.1该产品适用行业及所配的机械YGP系列辊道用变频调速三相异步电动机是新一代高可靠性的变频用辊道电机，具有体积小、重量轻、性能好、使用可靠和维护方便的优点，其综合技术指标达到国际同类产品先进水平。YGP系列辊道用变频调速三相异步电动机适用于频繁起制动、正反转、反接制动等恶劣条件下连续或断续工作，具有较大的调速范围、过载能力和机械强度，是冶金工业辊道传送的变频电机，也可用于其它类似机械设备上。1.2其它YGP系列辊道用变频调速三相异步电动机的额定电压为380V，可按照实际所需的转速范围确定YGP电机的额定频率的最佳值，调速范围宽、振动小、噪声低，能与国内外各种变频装置相配套。变频范围从5-100HZ；额定频率以下为恒转距调速，额定频率以上为恒功率调速，适用于V/F控制、转差角频率控制及矢量控制等控制方式。当用于矢量控制时，如用户需要如图1所示等效电路中的参数时，我公司可单独提供，本样本不再列出。根据电机和变频器的不同选择和实际需要，可按图2所示Q1、Q2、Q3、Q4曲线进行不同的电压补偿，以满足在低频时输出恒转距的要求。XIflX/F——1111—O——1111—O—图1I..UZ"i"I2选型指南3现场应用条件3.1海拔不超过1000m°（如果在海拔超过1000m使用时，应按GB755的规定处理）3.2湿度最湿月份的月平均最咼相对湿度为95%，同时该月份平均最低温度不咼于25°C。3.3环温F级绝缘适用于环境空气温度不超过40°C的一般场所,H级绝缘适用于环境空气温度不超过60°C的冶金场所，最低环境空气温度为-15°C,两种绝缘等级的电动机具有相同的技术参数。（如果电动机指定在环境温度高于或低于上述规定适用时，应按GB755的规定处理）3.4电压及频率额定电压：380V允许电压偏差±5%额定频率：30Hz、50Hz允许频率偏差±1%变频范围：（5-100）Hz,（5-额定频率为恒转距调速，额定频率-100Hz为恒功率调速）4结构特点YGP系列辊道用变频调速三相异步电动机的绝缘等级分为F级和H级两种；防护等级IP54、IP55；安装结构方式为IM1001（机座号112-400）、IM3001（机座号112-250）；冷却方式为IC410；机座号200及以上电动机带有不停机注排油结构，可以不停机进行注油和排油，加长了维护周期，提咼工作效率。5技术数据表表1、表2给出了基准工作制S5-60%300次/小时时合理选择YGP系列辊道用变频调速三相异步电动机所最常用的技术数据，表1适用于380V、50Hz、4、6、8极的辊道电机（机座号112-400）；表2适用于380V、30Hz、6、8、10、12极的辊道电机（机座号200-400）；根据用户要求可提供其它任何电压及频率下的电机数据和相应产品。表1额定电压380V、额定频率50Hz电机型号功率极数额疋转速额疋电流过载倍数功率因数效率最大电流转动惯量重量YGP112L~kW~Polesr/minA60Scoscp%Akg902414098311YGP132M1693380110341452687YGP132M2269428312044145588YGP160S36931821804146989YGP160L146943852104146589YGP160L2693685230114146690YGP180L69408630011693385YGP200L140015698591YGP200L211873390420698691112YGP225M1387349058022698692122YGP250M11587389165025698492136YGP250M287379111068030698392163YGP280L12287379113093037698793199YGP280L230874092170115045698793242YGP315S37874093209130055698593306YGP315M145873993261140075698393407YGP315M255873893313149090698593496YGP355L1758738934251700110698794588YGP355L2908742944961750132698794710YGP355L31108741945991800~160~698694853YGP400L11328741947162000~185~698994985YGP400L2~160~87443099492721502006990356941068YGP400L3~185~8744941108229022069919411852008744382941^46、、.E=*>IJv-A—rr=...
