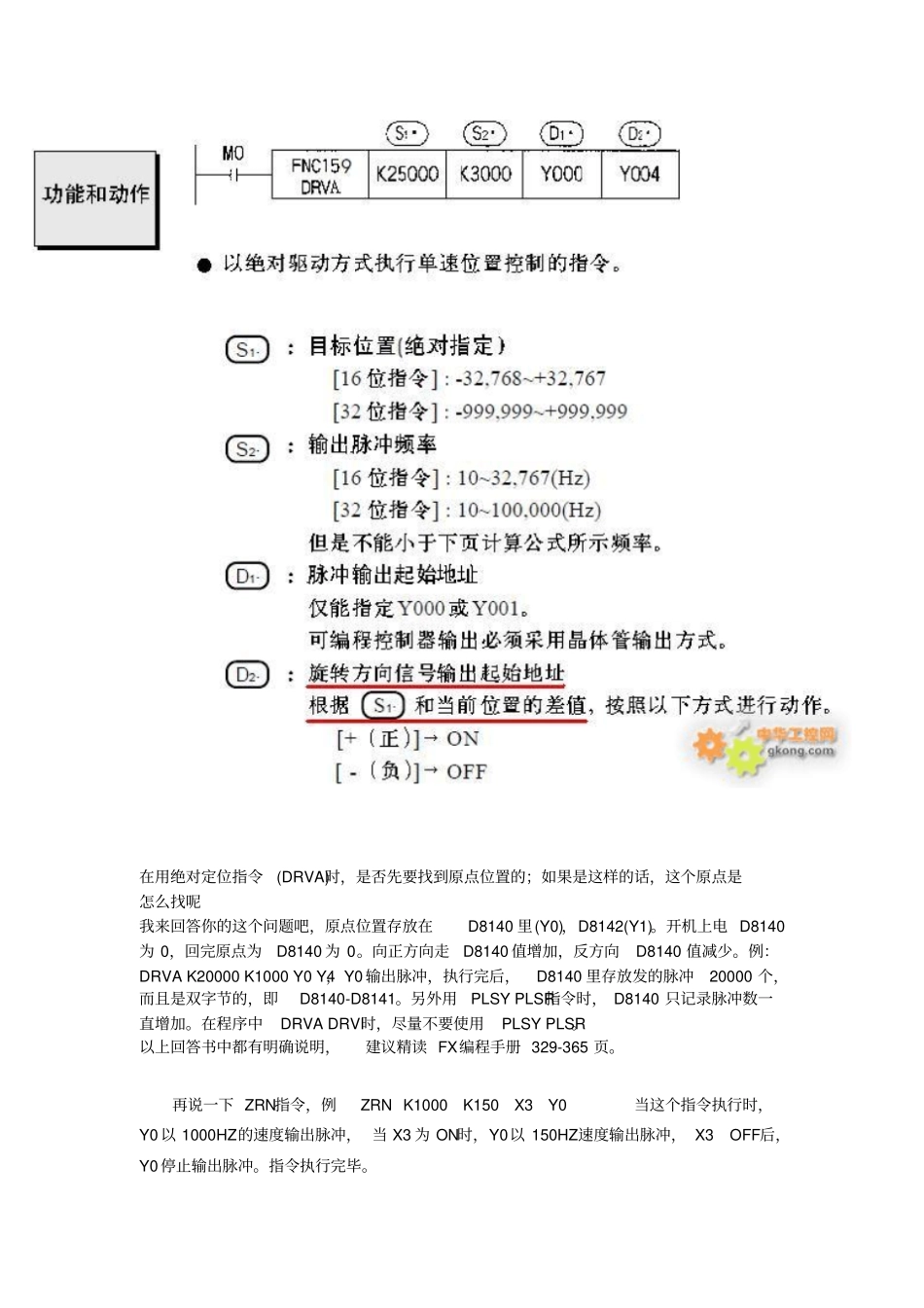

在用绝对定位指令(DRVA)时,是否先要找到原点位置的;如果是这样的话,这个原点是怎么找呢我来回答你的这个问题吧,原点位置存放在D8140里(Y0),D8142(Y1)。开机上电D8140为0,回完原点为D8140为0。向正方向走D8140值增加,反方向D8140值减少。例:DRVAK20000K1000Y0Y4,Y0输出脉冲,执行完后,D8140里存放发的脉冲20000个,而且是双字节的,即D8140-D8141。另外用PLSYPLSR指令时,D8140只记录脉冲数一直增加。在程序中DRVADRVI时,尽量不要使用PLSYPLSR。以上回答书中都有明确说明,建议精读FX编程手册329-365页。再说一下ZRN指令,例ZRNK1000K150X3Y0当这个指令执行时,Y0以1000HZ的速度输出脉冲,当X3为ON时,Y0以150HZ速度输出脉冲,X3OFF后,Y0停止输出脉冲。指令执行完毕。所以用这个指令的时候,X3这个信号一定会有一个先0N然后变OFF的过程。目的就是让步进或伺服先高速回原点,然后快到原点的时候将速度降下来慢行后停止动作,以达到高精度回原点的过程。实际的运用中还是比较麻烦的,一般是先让步进或伺服前进一段距离,然后再回原点,这样就可以防止步进或伺服在原点位置一侧,那样永远都回不到原点了。
