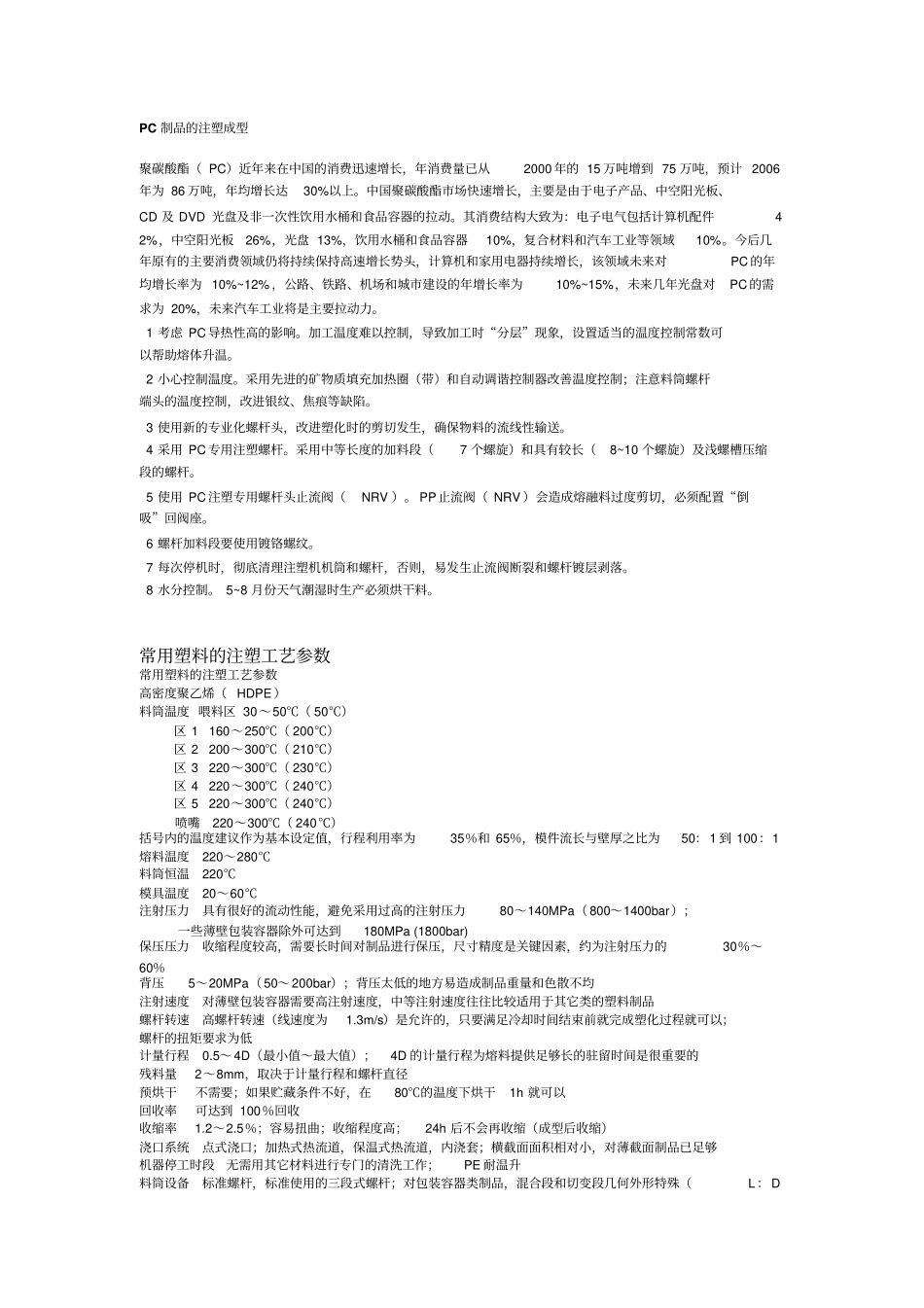

PC制品的注塑成型聚碳酸酯（PC）近年来在中国的消费迅速增长，年消费量已从2000年的15万吨增到75万吨，预计2006年为86万吨，年均增长达30%以上。中国聚碳酸酯市场快速增长，主要是由于电子产品、中空阳光板、CD及DVD光盘及非一次性饮用水桶和食品容器的拉动。其消费结构大致为：电子电气包括计算机配件42%，中空阳光板26%，光盘13%，饮用水桶和食品容器10%，复合材料和汽车工业等领域10%。今后几年原有的主要消费领域仍将持续保持高速增长势头，计算机和家用电器持续增长，该领域未来对PC的年均增长率为10%~12%，公路、铁路、机场和城市建设的年增长率为10%~15%，未来几年光盘对PC的需求为20%，未来汽车工业将是主要拉动力。1考虑PC导热性高的影响。加工温度难以控制，导致加工时“分层”现象，设置适当的温度控制常数可以帮助熔体升温。2小心控制温度。采用先进的矿物质填充加热圈（带）和自动调谐控制器改善温度控制；注意料筒螺杆端头的温度控制，改进银纹、焦痕等缺陷。3使用新的专业化螺杆头，改进塑化时的剪切发生，确保物料的流线性输送。4采用PC专用注塑螺杆。采用中等长度的加料段（7个螺旋）和具有较长（8~10个螺旋）及浅螺槽压缩段的螺杆。5使用PC注塑专用螺杆头止流阀（NRV）。PP止流阀（NRV）会造成熔融料过度剪切，必须配置“倒吸”回阀座。6螺杆加料段要使用镀铬螺纹。7每次停机时，彻底清理注塑机机筒和螺杆，否则，易发生止流阀断裂和螺杆镀层剥落。8水分控制。5~8月份天气潮湿时生产必须烘干料。常用塑料的注塑工艺参数常用塑料的注塑工艺参数高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1160～250℃（200℃）区2200～300℃（210℃）区3220～300℃（230℃）区4220～300℃（240℃）区5220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa(1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1160～250℃（200℃）区2200～300℃（220℃）区3220～300℃（240℃）区4220～300℃（240℃）区5220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa(1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0....
