K型往复式给煤机使用说明书VIP免费

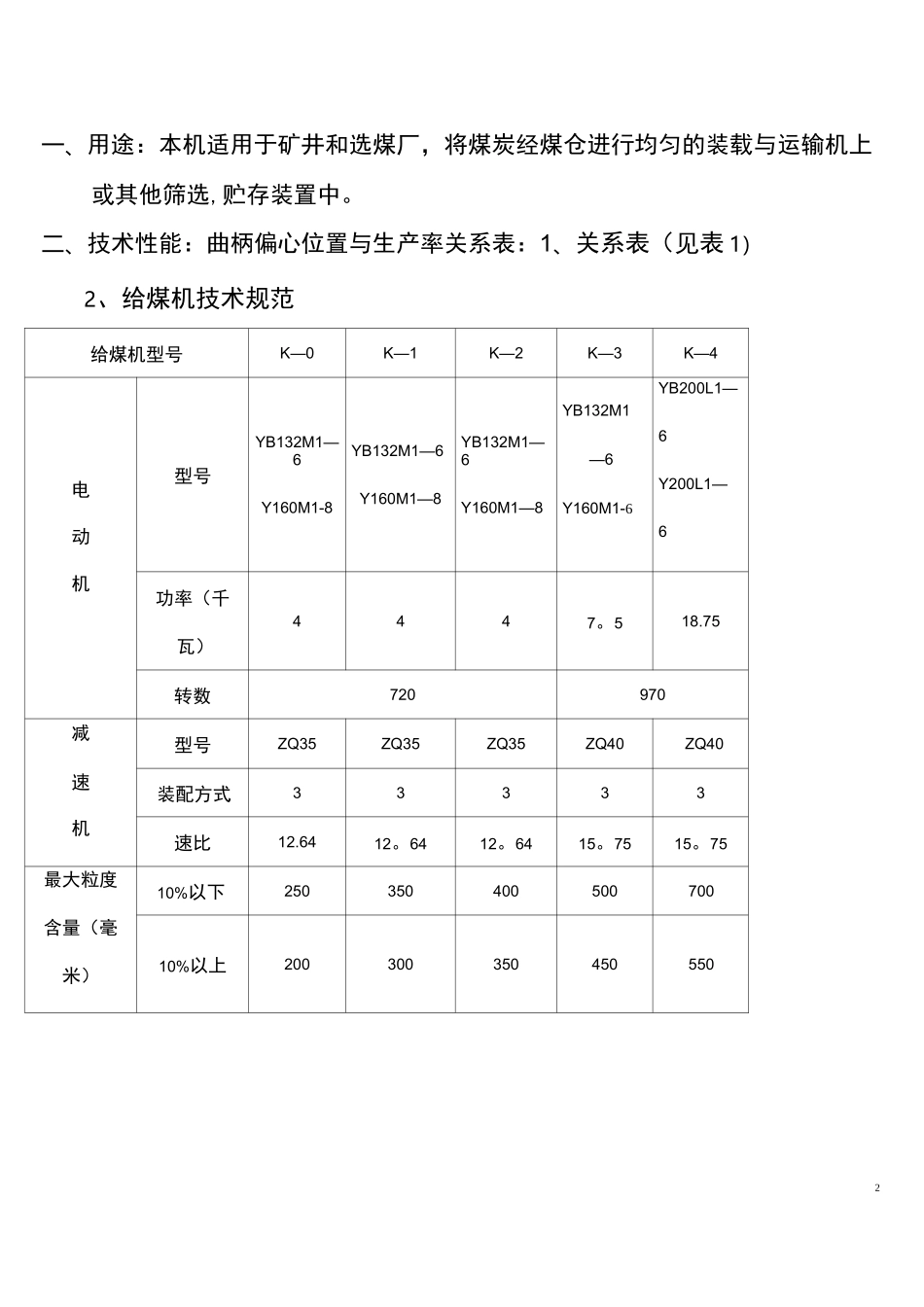

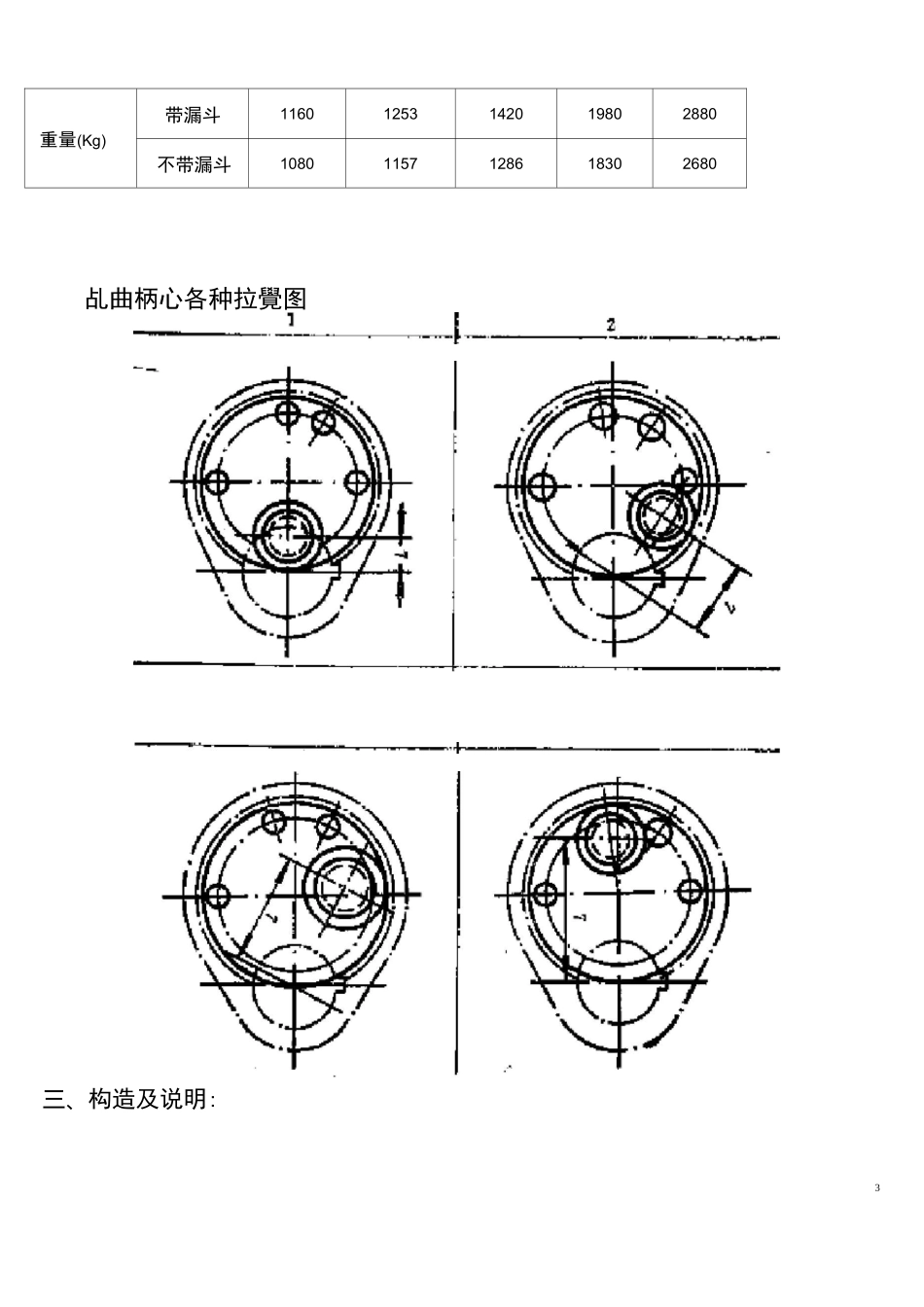

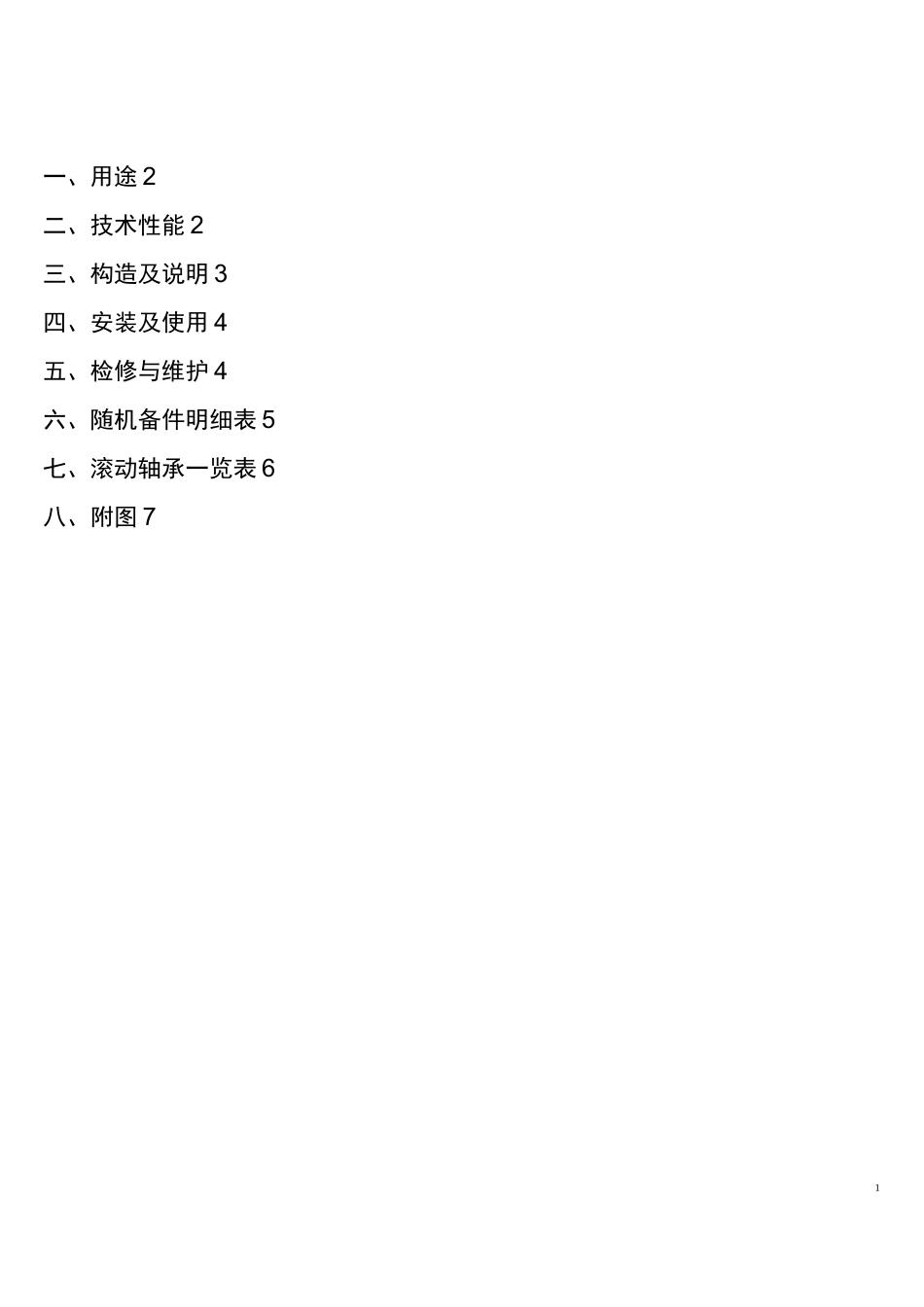

1一、用途2二、技术性能2三、构造及说明3四、安装及使用4五、检修与维护4六、随机备件明细表5七、滚动轴承一览表6八、附图72一、用途：本机适用于矿井和选煤厂，将煤炭经煤仓进行均匀的装载与运输机上或其他筛选,贮存装置中。二、技术性能：曲柄偏心位置与生产率关系表：1、关系表（见表1）2、给煤机技术规范给煤机型号K—0K—1K—2K—3K—4电动机型号YB132M1—6Y160M1-8YB132M1—6Y160M1—8YB132M1—6Y160M1—8YB132M1—6Y160M1-6YB200L1—6Y200L1—6功率（千瓦）4447。518.75转数720970减速机型号ZQ35ZQ35ZQ35ZQ40ZQ40装配方式33333速比12.6412。6412。6415。7515。75最大粒度含量（毫米）10%以下25035040050070010%以上2003003504505503重量(Kg)带漏斗11601253142019802880不带漏斗10801157128618302680乩曲柄心各种拉覺图三、构造及说明:4K型往复式给煤机使用说明书给煤机系由机架，底板（给煤槽），传动平台等组成，漏斗闸门，托滚组成.传动原理：当电动机开动后经弹性联轴器，减速机，曲柄连杆机构托动倾斜5°的底板在托滚上作直线往复式运动，将煤均匀的卸载到运输机或其他筛选设备上。给煤机可根据需要设有带漏斗，不带漏斗良种，依据订货而定。给煤机并设有两种结构形式:1、带调节闸门：2、不带调节闸门：其生产率由调节闸门来达到，上表所列之生产率为调节闸门调节到最大位置（相当不带调节闸门）时的生产率.四、安装及使用:1、给煤机体（或漏斗）是固定在贮料仓口下，在安装前需要找平，将机架与仓口用螺钉紧固，然后再将传动平台找正，H型架与机架，传动平台焊牢。减速机,电动机找平、找正、调节适当，螺钉紧固后,用手试运转，查无故障即可给电动机试车。2、安装后需进行空负载试车,在运转当中，检查各部件工作是否正常，滚动轴承最高温升不可大于60°C3、依据卸载要求调节生产率时，将曲柄部位销轴拔出，松动螺母，转动曲柄，按曲柄壳的位置“1、2、3、4”选择固定，将销轴插入，联接曲柄与曲柄壳，紧固销轴和螺母，调节完毕后再开车。五、检修与维护：1、给煤机在使用时,煤仓内应贮有足够的煤量，以避免装煤入仓K型往复式给煤机使用说明书5K型往复式给煤机使用说明书6126A51-4胶质密封环①60/①85X123K-4用7A51-4胶质密封环①65/①90X118K—4、K—3用七、滚珠轴承一览表给煤机型号滚珠轴承名称K0K1K2K3K4型号数日量型号数日量型号数量型号数量型号数日量双列向心球面滚子轴承3609236112单列向心推力球轴承362098362098362098362128362128双列向心球面球轴承160821608216082单列向心球轴承40844084408440824102单列向心球轴承41224122412241223174单列向心球轴承3172八、附图：1、滚轮：K型往复式给煤机使用说明书7K型往复式给煤机使用说明书8
