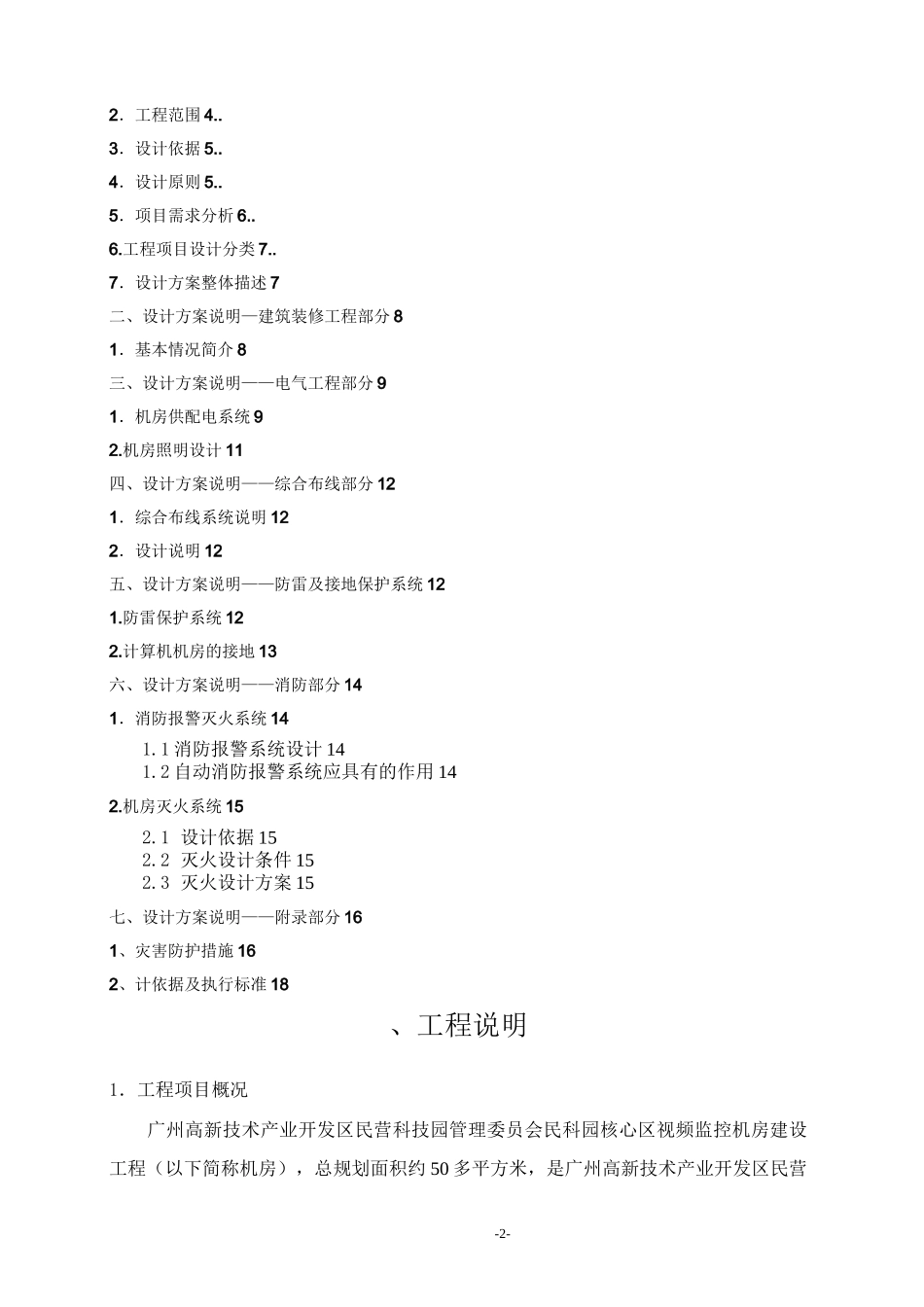

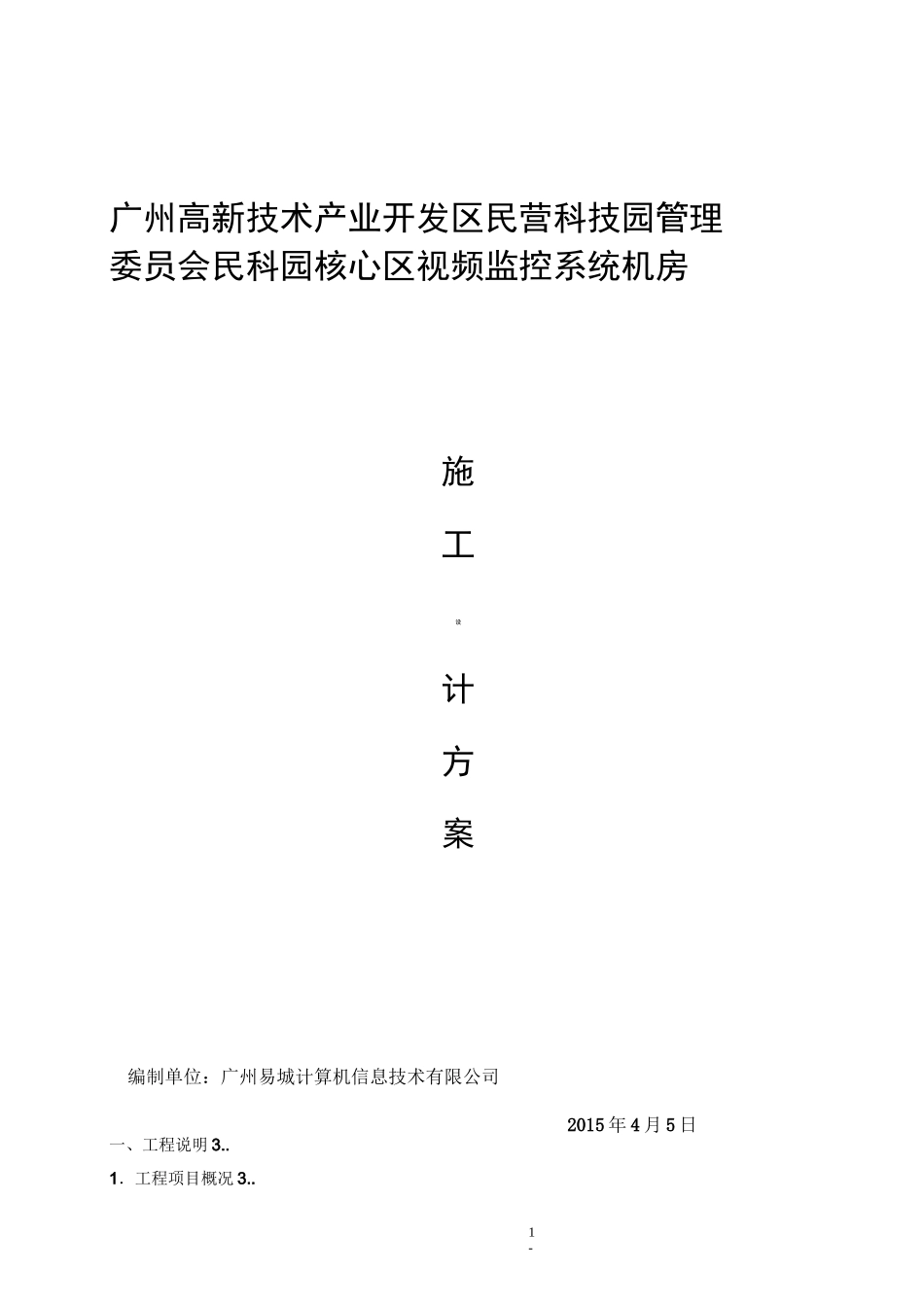

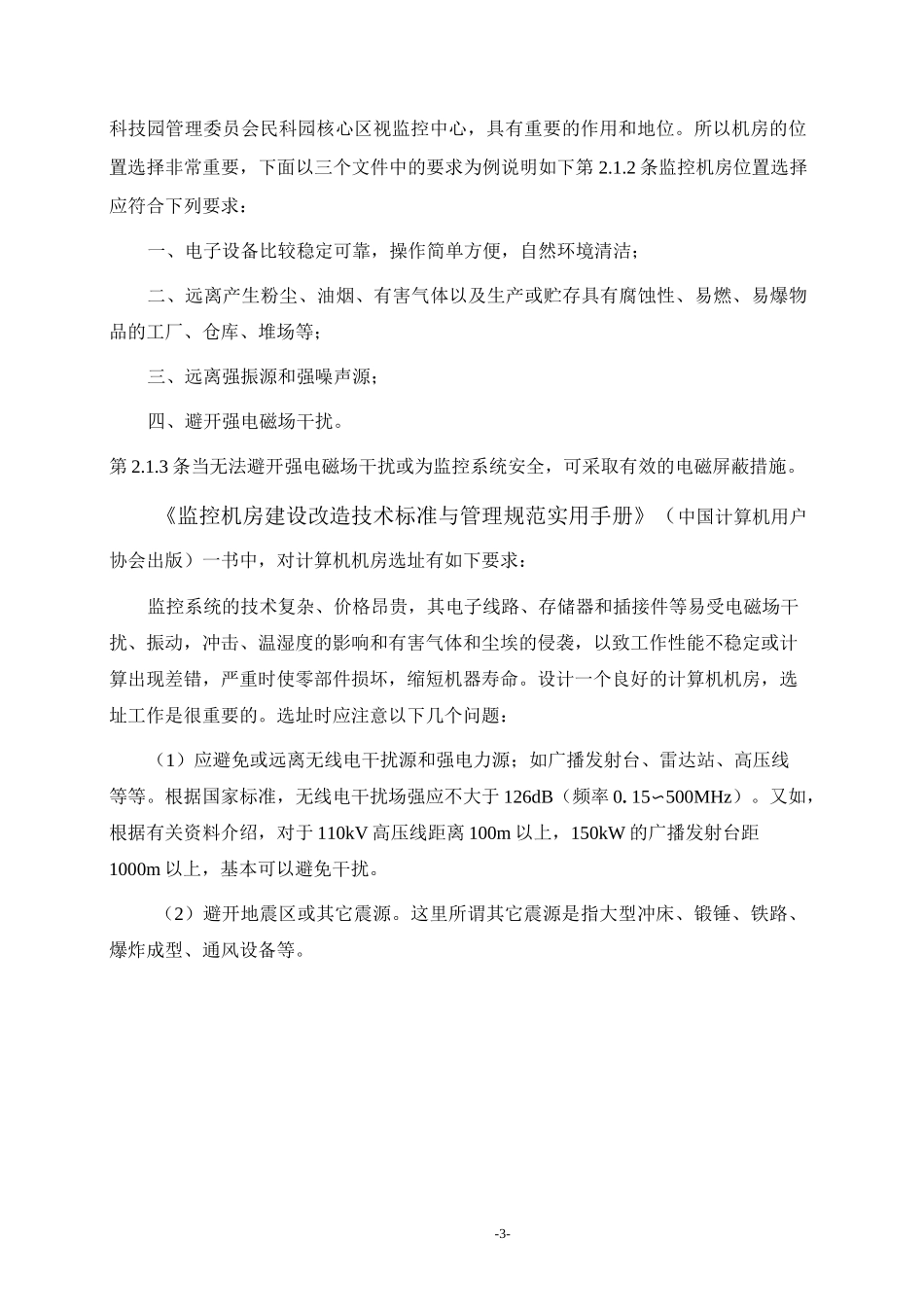

1-广州高新技术产业开发区民营科技园管理委员会民科园核心区视频监控系统机房施工设计方案编制单位：广州易城计算机信息技术有限公司2015年4月5日一、工程说明3..1．工程项目概况3..-2-2．工程范围4..3．设计依据5..4．设计原则5..5．项目需求分析6..6.工程项目设计分类7..7．设计方案整体描述7二、设计方案说明—建筑装修工程部分81．基本情况简介8三、设计方案说明——电气工程部分91．机房供配电系统92.机房照明设计11四、设计方案说明——综合布线部分121．综合布线系统说明122．设计说明12五、设计方案说明——防雷及接地保护系统121.防雷保护系统122.计算机机房的接地13六、设计方案说明——消防部分141．消防报警灭火系统141.1消防报警系统设计141.2自动消防报警系统应具有的作用142.机房灭火系统152.1设计依据152.2灭火设计条件152.3灭火设计方案15七、设计方案说明——附录部分161、灾害防护措施162、计依据及执行标准18、工程说明1．工程项目概况广州高新技术产业开发区民营科技园管理委员会民科园核心区视频监控机房建设工程（以下简称机房），总规划面积约50多平方米，是广州高新技术产业开发区民营-3-科技园管理委员会民科园核心区视监控中心，具有重要的作用和地位。所以机房的位置选择非常重要，下面以三个文件中的要求为例说明如下第2.1.2条监控机房位置选择应符合下列要求：一、电子设备比较稳定可靠，操作简单方便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；三、远离强振源和强噪声源；四、避开强电磁场干扰。第2.1.3条当无法避开强电磁场干扰或为监控系统安全，可采取有效的电磁屏蔽措施。《监控机房建设改造技术标准与管理规范实用手册》（中国计算机用户协会出版）一书中，对计算机机房选址有如下要求：监控系统的技术复杂、价格昂贵，其电子线路、存储器和插接件等易受电磁场干扰、振动，冲击、温湿度的影响和有害气体和尘埃的侵袭，以致工作性能不稳定或计算出现差错，严重时使零部件损坏，缩短机器寿命。设计一个良好的计算机机房，选址工作是很重要的。选址时应注意以下几个问题：（1）应避免或远离无线电干扰源和强电力源；如广播发射台、雷达站、高压线等等。根据国家标准，无线电干扰场强应不大于126dB（频率0.15〜500MHz）。又如，根据有关资料介绍，对于110kV高压线距离100m以上，150kW的广播发射台距1000m以上，基本可以避免干扰。（2）避开地震区或其它震源。这里所谓其它震源是指大型冲床、锻锤、铁路、爆炸成型、通风设备等。-4-（3）避开环境污染区。如化工污染区、盐雾区、灰尘较多的工矿区或风沙区等。（4）远离容易发生燃烧、爆炸、洪水和低凹地区。如化工库、油料库及其他易燃物堆料场。（5）应选择电力、环境清洁、交通运输方便的地方。以上条件若某些确不可避免，而计算机机房场地又不能大范围移动时，应针对具体情况，采取适当的人为措施。当然，这样做会增加建设投资或施工困难。所以，在选择机房地址时，凡是能避开不利因素的尽可能避开，其中多数条件不能满足要求时应考虑另选机房地址，若某一项不能满足要求，又不可避免的，再考虑采取人为措施。参考规范数据中心建设要遵循国家有关机房建设和管理的规定,达到国家有关防震、防磁、防火、防雷，的安全标准;要落实分区制度，运行、开发、维护、培训、生活和业务操作区域要严格分离。监控中心要建立安全控制制度;空调、消防系统既要满足运行要求，也要充分考虑工作人员健康和安全撤离的需要;监控和报警系统要达到公安部有关标准。要保障数据处理中心周边环境安全，远离加油站、化工厂等各类危险建筑和重要军事目标。要做好数据中心的主机系统、操作系统、数据库系统的安全设计,充分考虑系统备份或系统冗余。2.工程范围本工程机房建设的主要项目：丄机房装修丄低压配电系统-k机房内综合布线系统丄防雷及接地保护系统也消防系统3．设计✓《建筑设计防火规范》(GBJ16-87)✓《监控机房施工和验收规范》-5-✓《建筑内部装修设计防火规范》(GB50222-95)✓《IS09001质量体系标准》(GB/T19001-1994)✓《计算机机房用活...
