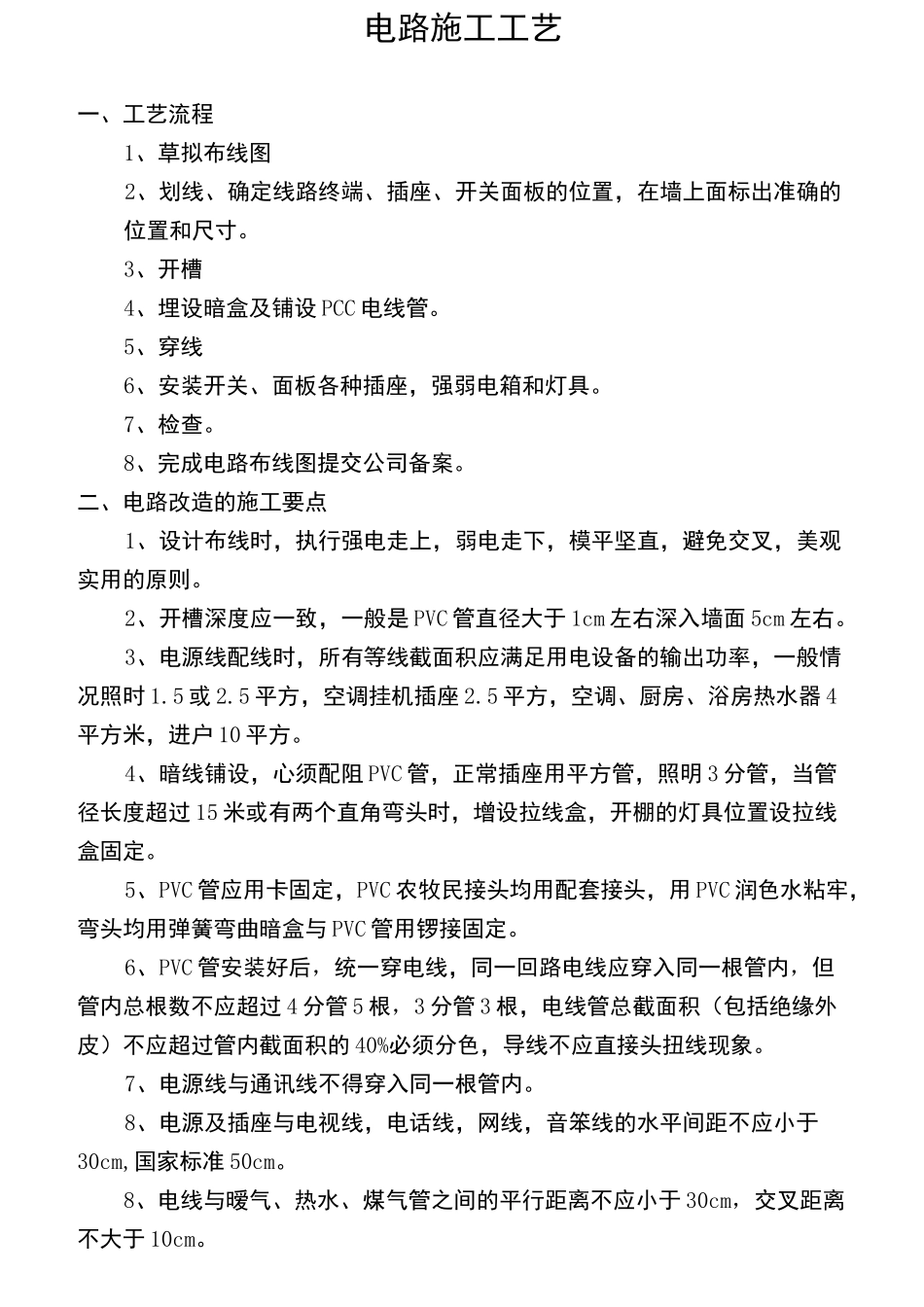

电路施工工艺一、工艺流程1、草拟布线图2、划线、确定线路终端、插座、开关面板的位置，在墙上面标出准确的位置和尺寸。3、开槽4、埋设暗盒及铺设PCC电线管。5、穿线6、安装开关、面板各种插座，强弱电箱和灯具。7、检查。8、完成电路布线图提交公司备案。二、电路改造的施工要点1、设计布线时，执行强电走上，弱电走下，模平坚直，避免交叉，美观实用的原则。2、开槽深度应一致，一般是PVC管直径大于1cm左右深入墙面5cm左右。3、电源线配线时，所有等线截面积应满足用电设备的输出功率，一般情况照时1.5或2.5平方，空调挂机插座2.5平方，空调、厨房、浴房热水器4平方米，进户10平方。4、暗线铺设，心须配阻PVC管，正常插座用平方管，照明3分管，当管径长度超过15米或有两个直角弯头时，增设拉线盒，开棚的灯具位置设拉线盒固定。5、PVC管应用卡固定，PVC农牧民接头均用配套接头，用PVC润色水粘牢，弯头均用弹簧弯曲暗盒与PVC管用锣接固定。6、PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过4分管5根，3分管3根，电线管总截面积（包括绝缘外皮）不应超过管内截面积的40%必须分色，导线不应直接头扭线现象。7、电源线与通讯线不得穿入同一根管内。8、电源及插座与电视线，电话线，网线，音笨线的水平间距不应小于30cm,国家标准50cm。8、电线与暧气、热水、煤气管之间的平行距离不应小于30cm，交叉距离不大于10cm。10、穿入配管导线的接头应设在线盒内，线头要留有余量15cm，接头搭接应缠绕均匀紧密。11、安装电源插座时，面向插座的左侧应接零线（V）右侧应接相线（L）,中间上方应接保护地线（PE）保护地线为2.5双色线。12、当吊灯自重在3分公以上时，应在顶板上安装后置埋件，然后装灯具安装在后置埋件上，严禁安装在木方或细木工板上。13、连接开关，螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。14、导线和导线对地线间电阻必须大于0.5欧姆。15、电源插座的边距地定为30cm，开关面板距府宜为130cm，挂壁空调插座为190cm,脱排插座宜为210cm,厨房插座高定为95cm,挂式消毒柜宜为190cm，洗衣机宜为210cm，壁挂电视宜为110cm，双控床头定为80cm。16、同一室内的电源，电话电视网线插座面板应在同一水平标高上，高差应小于5mm。17、每户应设置强弱电箱、配电箱应设动作电流30mm的漏电保护器，分数路径经过控开后，分别控制照明、空调、插座等控开的工作电流应与终端电器的最大工作电流相匹配，一般情况下，照明10A,插座16A,杨式空调20A,进户40-60A。18、安装开关面板插座及灯具时应注意清楚，宜安装在乳胶漆涂刷完毕后。19、音箱线应预埋到位，电视台外墙外部分预留2m以上环纸线位置为沙发后背离地2m外位置对称。20、开顶式佼梁处应用蜡管穿一并固定。21、红，兰色多为相线色标，绿色、白色多为零线色标，黑色双色为地线色标。水路施工工艺1.根据业主要求及设计要求，水管布置应合格，实用美观为目扔，各种管道出墙位置应严格按照规范执行。2、浴盒上的混合龙头的左位置一定要安在浴盆中间（先确定浴缸尺寸）高度为浴缸上口150-200mm。3、左热右冷，冷水管在墙里需有10mm沙桨保护层，热管是15mm。4、座便器的进水口尽量安装在能使坐便器挡住视线的地方，角阀距地250mm。5、立柱盆的冷热水进水龙头离地高度550-500mm，下水管一定安装在立柱内，台盆下水管应在墙内，厨房洗菜盆进水口离地450mm.6、洗衣机的上水高度为1000mm，下水在洗衣机的侧后面，要事先确定左排水还是右排水或是墙排水，拖布池上水高度为700mm。7、热水器冷热水高度为1750mm，淋浴温水器高度为1200mm，间距150mm。8、PPR热熔管热时要测量好长度，控制好时间及温度接阔大应端正，安全熔接牢固。9、要求主给水管6分，支水管4分，热水2.0mp，冷水1.6mp内径6分2.0cm4分，1.6cm。10、给水管必须进行打压实验，试验打压0.6mp,试验合格后才允许封闭。11、如遇到地面管路交叉时，次路管必须装过桥在主管道下面。12、管道分布到位后，必须用管卡固定间距工为50mm走棚水管必须涨柱固定。13、埋前考虑磁砖的贴厚度，以便算好离头出墙多不和，...
