超声波发生器使用说明VIP免费

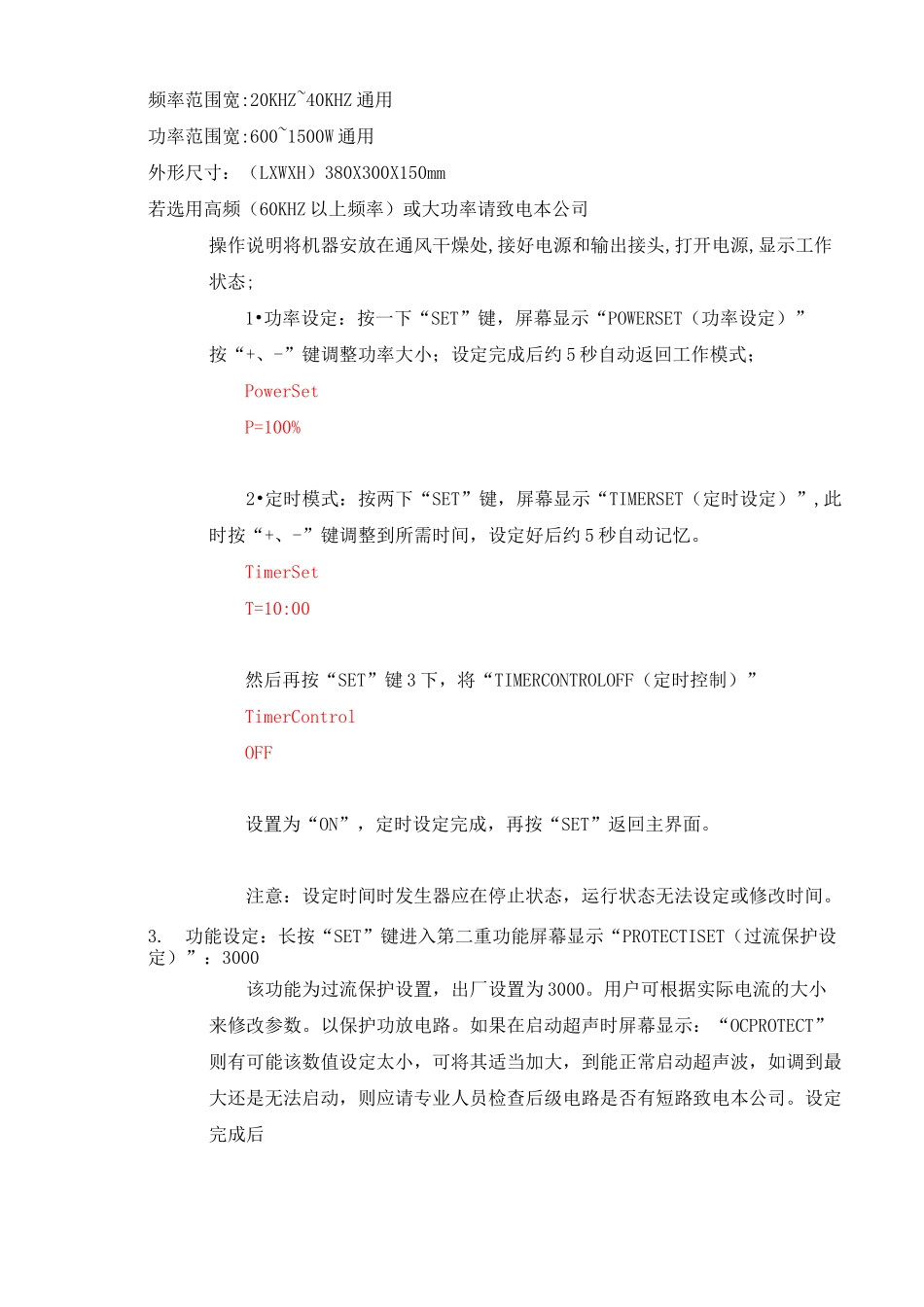

65C超声波发生器使用说明．发生器概述：发生器控制箱电路采用微电脑控制下的它激式线路，频率自动跟踪及扫频工作方式等先进技术。与传统控制箱相比，具有工作稳定可靠、超声功率连续可调，能最大限度地发挥换能器的潜能。工作频率自动跟踪，使输出匹配更佳，功率更加强劲，效率更高。独特的扫频工作方式，使清洗液在扫频的作用下形成一股细小的回流，及时把超声剥离下来的污垢带离工件表面，从而达到更快速、更彻底的清洗效果，超声清洗效率更高。同时，具有完善的保护功能：过热保护和过流保护，工作更加可靠。还设有四位定时器，使时间控制精确到秒。配合数码功率调整可适应各种不同的清洗要求。开机工作状态随意更改，使用更自由。整机采用模块化设计，配合电脑故障定位及显示系统，使其使用与维护变得更加方便。结构上采用防腐的控制面板及电器隔绝保护方式，使之能够在恶劣的环境中工作。．主要技术指标：工作电压：220V10%工作电流：额定功率600W900W1200W1500W1800W2100W2400W最大工作电流3.0A4.0A5.0A6.0A7.0A8.0A9.0A请注意，设备不能在长时间在大于额定电流的状态下运行环境温度：0-40C。相对湿度：40%--90%工作频率：28KHz(40KHz,80KHz,135KHz等)5%时间控制：0--59分59秒功率控制范围：0-100%每10%为调节跨度机内过热保护电源开苏州纳羌洁洗设齧有限喘司0512-695726^3减少功率定时减增加功率定时加频率三•面板功能说明:分体式机型面板四.使用说明：（以分体式机型为例，整体式机型功能相同）面板功能介绍：LCD显示屏幕:用于显示定时，功率大小,频率，电流等正常工作状态0N/0FF键:用于控制发生器的工作或暂停；SET键:设定键,用于选择所要调整的功能；+键:在设置参数时增加数值；-键:在设置参数时减少数值6•详细参数：采用他激式电路，先进的单片机控制，高亮度液晶（LCD）屏幕显示，结构小巧,外形美观大方定性高，通用性好，能量转换效率高。菜单式操作，调整、使用方便简单可显示：功率、清洗时间、频率、电流。数字式功率调节：10%~100%自由调节频率自动跟踪、扫频数字调频功能清洗定时功能低电流报警功能过电流保护功能自动开关机功能功能显示设超声波发生器LMErasonicGeneratorPow频率范围宽:20KHZ~40KHZ通用功率范围宽:600~1500W通用外形尺寸：（LXWXH）380X300X150mm若选用高频（60KHZ以上频率）或大功率请致电本公司操作说明将机器安放在通风干燥处,接好电源和输出接头,打开电源,显示工作状态;1•功率设定：按一下“SET”键，屏幕显示“POWERSET（功率设定）”按“+、-”键调整功率大小；设定完成后约5秒自动返回工作模式；PowerSetP=100%2•定时模式：按两下“SET”键，屏幕显示“TIMERSET（定时设定）”,此时按“+、-”键调整到所需时间，设定好后约5秒自动记忆。TimerSetT=10:00然后再按“SET”键3下，将“TIMERCONTROLOFF（定时控制）”TimerControlOFF设置为“ON”，定时设定完成，再按“SET”返回主界面。注意：设定时间时发生器应在停止状态，运行状态无法设定或修改时间。3.功能设定：长按“SET”键进入第二重功能屏幕显示“PROTECTISET（过流保护设定）”：3000该功能为过流保护设置，出厂设置为3000。用户可根据实际电流的大小来修改参数。以保护功放电路。如果在启动超声时屏幕显示：“OCPROTECT”则有可能该数值设定太小，可将其适当加大，到能正常启动超声波，如调到最大还是无法启动，则应请专业人员检查后级电路是否有短路致电本公司。设定完成后再按一下“SET”键显示“AUTOSTART（自动开启）”OFF该功能为自动启动功能。按“+”将OFF改为ON,在下次重新开启电源时机器将自动启动超声波输出。设定完成后再按“SET”键显示“ISCALESET（电流显示修正）”45该功能为电流修正功能,按“+,-”修改参数使显示电流与实测电流一致。出厂设定为“45”,增大该数据则显示电流变小,反之则大。设定完成后再按“SET”键显示“FREQUENCYSET（频率设定）”28.1K该功能用于频率设定,按“+,-”键将频率调整到与换能器频率接近,出厂参数均按28KHZ负载配接，需要调试40KHZ负载时，请先将负载的正极接到匹配电感的中心抽头上,将频率调整至40KHZ左右再开启超声波。根据...
