柴油发电机调试VIP免费

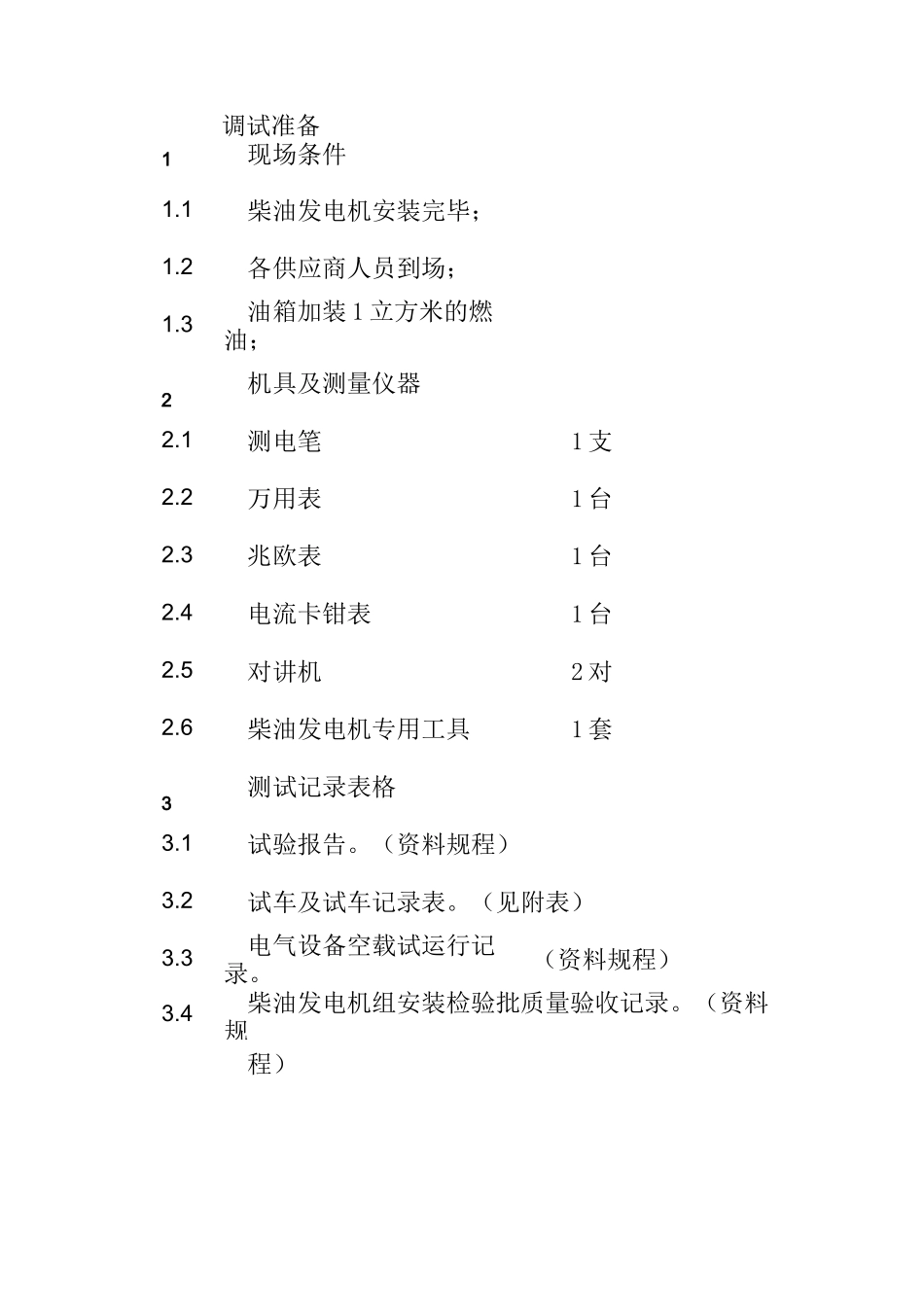

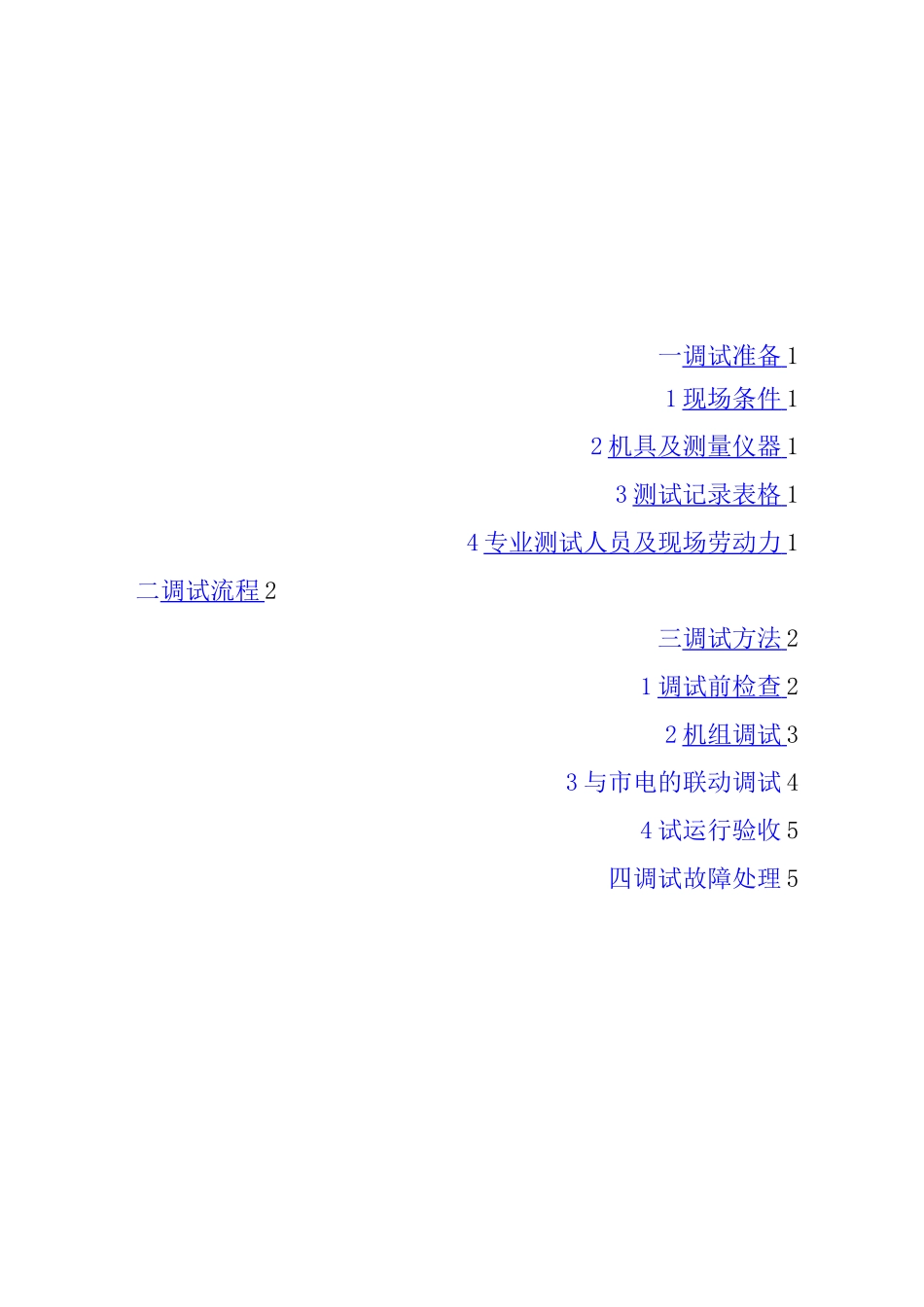

一调试准备11现场条件12机具及测量仪器13测试记录表格14专业测试人员及现场劳动力1二调试流程2三调试方法21调试前检查22机组调试33与市电的联动调试44试运行验收5四调试故障处理5调试准备1现场条件1.1柴油发电机安装完毕；1.2各供应商人员到场；1.3油箱加装1立方米的燃油；2机具及测量仪器2.1测电笔1支2.2万用表1台2.3兆欧表1台2.4电流卡钳表1台2.5对讲机2对2.6柴油发电机专用工具1套3测试记录表格3.1试验报告。（资料规程）3.2试车及试车记录表。（见附表）3.3电气设备空载试运行记录。（资料规程）3.4柴油发电机组安装检验批质量验收记录。（资料规程）4专业测试人员及现场劳动力4.1调试组长一名；4.2柴油发电机供应商调试技术人员2名4.3高低压配电柜供应商技术人员2名；4.4电工5名调试流程调试方法调试前检查安装施工结束后，应根据国家有关专业技术标准，以及泰豪科技发电机组安装技术要求，对发电机组进行试车前检查。注意：在试车前检查完成并确认无误之前，禁止任何人员擅自启动发电机组，以防造成意外事故。试车前检查包括：1.1发电机组各系统的安装情况(1)机组定位是否准确，减振器按装紧固件是否紧固可靠。(2)通风，燃油，冷却，排烟，润滑油系统所有管道是否安装正确，紧固可靠，油无不允许的刚性连接，有无泄漏。(3)启动，电气系统布线/接线是否正确，各接点连接是否可靠，绝缘是否良好。(4)电池电解液，冷却水，燃油，润滑油加注是否正确，管道上除放水阀以外的所有阀门是否已经打开。(5)机组外露部件有无损坏。(6)机组表面，转动位置有无杂物。(7)机组本体，附件，周边设备及施工现场是否清洁。(8)发动机空气滤清器滤芯外的保护膜是否已拆除。周边设备运行情况电池充电器输入输出是否正常。缸套水加热器工作是否正常。ATS静态检查，加电检查是否正常。配套开关柜工作状态是否正常。电池电压是否正常。发电机组及配套设备所有开关是否已经置于正确位置。上述项目经检查确认无误后，方可由供应商相应工程师进行发电机组开机调试。机组调试将所有的接线端子螺丝再检查一次；用兆欧表测试发电机至配电柜的馈电线路以及相间、相对地间的绝缘电阻，其绝缘电阻值必须大于0・5MQ。对lkV及以上的馈电线路直流耐压试验为2.4kV,时间15min,泄漏电流稳定，无击穿现象。用机组的启动装置手动启动柴油发电机无负荷试车lh,检查机组的转向和机械转动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求；如发现问题，及时解决。1.2(1)(2)(3)(4)(5)(6)22.12.22.2.2.2.2.33.1柴油发电机无负荷试车合格后,再进行2h空载试验,检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。检测自动化机组的冷却水、机油加热系统,接通电源，如水温低于15°C，加热器应启动自动加热，当温度达到30C时加热器应自动停止加热。对机油加热器的要求与冷却水加热器的要求一致。检测机组的保护性能：采用仪器分别发出机油压力低、冷却水温高、过电压、缺相、过载、短路等信号,机组应立即启动保护功能,并进行报警。检测自动补给装置：将装置的手/自动开关切换到自动位置,人为放水/油至低液位,系统自动补给；当液面上升至高液位时,补给应自动停止。采用相序表对市电与发电机电源进行核相,相序应一致。与市电的联动调试人为切断市电电源,主用机组应能在设计要求的时间内自动启动并向负载供电；人为设置故障使主用机组停机,备用机组应能自动启动向负载供电。恢复市电,备用机组自动停机。发电机的静态试验和运转试验按符合下表的规定实施。发电机交接试验容内验试静态试验定子电路绕阻子电定缘比量绝收测的収5母收O云3吸于卷1.缘大烘于绝值及大母殂胶比云6电浸收粉L缘青吸氧于绝^沥缘环天r色匕M经上，度差围直下温度范项温面温°C各常表气3量阻在组空土测电绕与在内流互值度Rn、a皿,值最同2阻亍在于流仆厂不直彳出值项值与差各差厶比间沙下耐频in工5流验交试压为击额络机压闪电无发电，为00W佥51，On+象压试5U现电L穿定转子电欧绝兆子kv转1量阻用测电表缘幺/QM\内容、部位'、、试验内容试验结果路在常温下，绕组表面温度与空气温度差在±3°C范围内测量绕组直流电...
