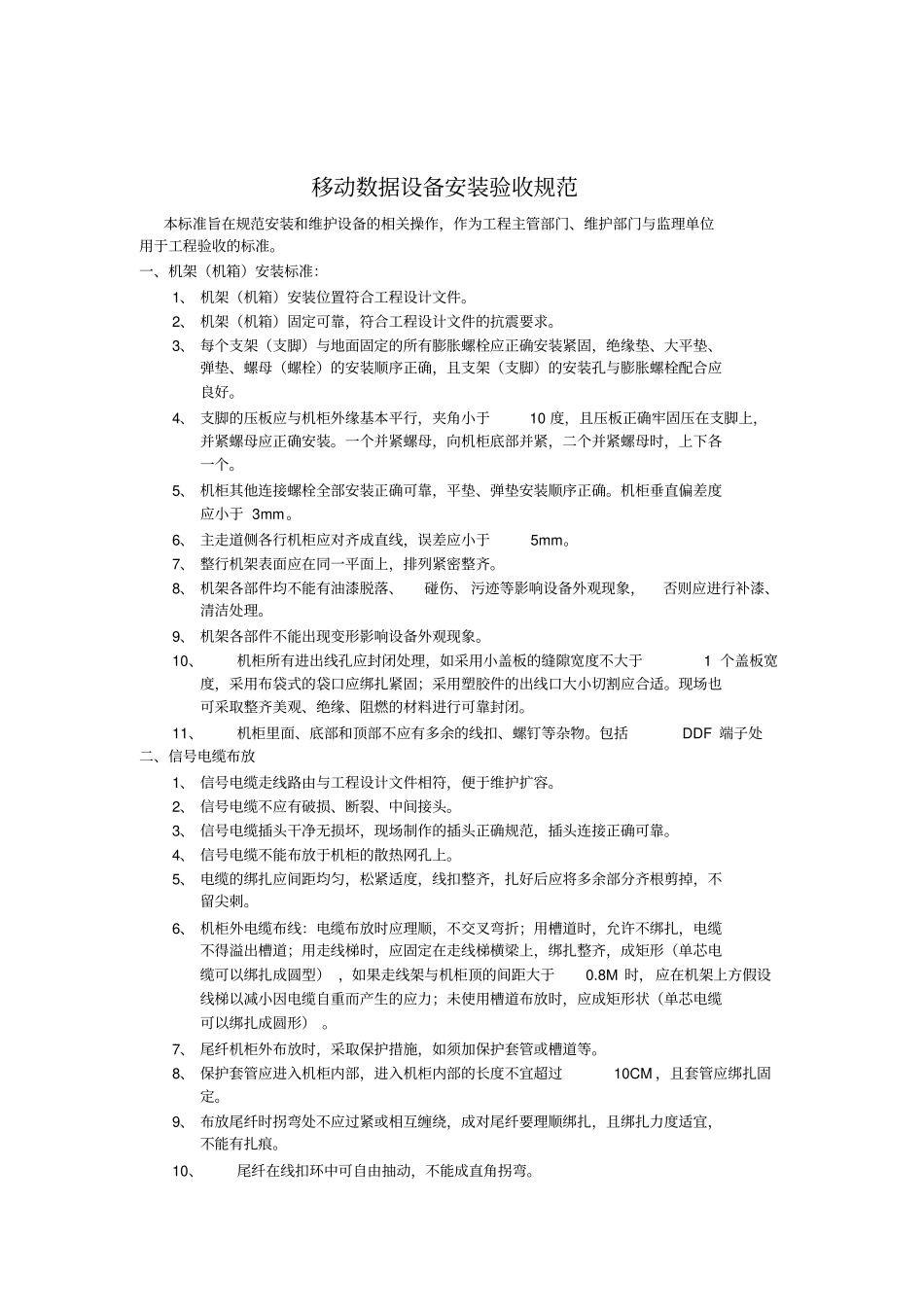

移动数据设备安装验收规范本标准旨在规范安装和维护设备的相关操作，作为工程主管部门、维护部门与监理单位用于工程验收的标准。一、机架（机箱）安装标准：1、机架（机箱）安装位置符合工程设计文件。2、机架（机箱）固定可靠，符合工程设计文件的抗震要求。3、每个支架（支脚）与地面固定的所有膨胀螺栓应正确安装紧固，绝缘垫、大平垫、弹垫、螺母（螺栓）的安装顺序正确，且支架（支脚）的安装孔与膨胀螺栓配合应良好。4、支脚的压板应与机柜外缘基本平行，夹角小于10度，且压板正确牢固压在支脚上，并紧螺母应正确安装。一个并紧螺母，向机柜底部并紧，二个并紧螺母时，上下各一个。5、机柜其他连接螺栓全部安装正确可靠，平垫、弹垫安装顺序正确。机柜垂直偏差度应小于3mm。6、主走道侧各行机柜应对齐成直线，误差应小于5mm。7、整行机架表面应在同一平面上，排列紧密整齐。8、机架各部件均不能有油漆脱落、碰伤、污迹等影响设备外观现象，否则应进行补漆、清洁处理。9、机架各部件不能出现变形影响设备外观现象。10、机柜所有进出线孔应封闭处理，如采用小盖板的缝隙宽度不大于1个盖板宽度，采用布袋式的袋口应绑扎紧固；采用塑胶件的出线口大小切割应合适。现场也可采取整齐美观、绝缘、阻燃的材料进行可靠封闭。11、机柜里面、底部和顶部不应有多余的线扣、螺钉等杂物。包括DDF端子处二、信号电缆布放1、信号电缆走线路由与工程设计文件相符，便于维护扩容。2、信号电缆不应有破损、断裂、中间接头。3、信号电缆插头干净无损坏，现场制作的插头正确规范，插头连接正确可靠。4、信号电缆不能布放于机柜的散热网孔上。5、电缆的绑扎应间距均匀，松紧适度，线扣整齐，扎好后应将多余部分齐根剪掉，不留尖刺。6、机柜外电缆布线：电缆布放时应理顺，不交叉弯折；用槽道时，允许不绑扎，电缆不得溢出槽道；用走线梯时，应固定在走线梯横梁上，绑扎整齐，成矩形（单芯电缆可以绑扎成圆型），如果走线架与机柜顶的间距大于0.8M时，应在机架上方假设线梯以减小因电缆自重而产生的应力；未使用槽道布放时，应成矩形状（单芯电缆可以绑扎成圆形）。7、尾纤机柜外布放时，采取保护措施，如须加保护套管或槽道等。8、保护套管应进入机柜内部，进入机柜内部的长度不宜超过10CM，且套管应绑扎固定。9、布放尾纤时拐弯处不应过紧或相互缠绕，成对尾纤要理顺绑扎，且绑扎力度适宜，不能有扎痕。10、尾纤在线扣环中可自由抽动，不能成直角拐弯。11、布放后不应有其它电缆或物品压在上面。12、机柜内的过长尾纤应整齐盘绕于盘纤盒内或绕成直径大于8cm的圈后固定。13、信号电缆在走线转弯处应圆滑，与有棱角结构件有固定时，建议采取必要的保护措施。14、尾纤连接点应干净，无灰尘，未使用的光纤头和单板光口应用保护帽（塞）做好保护，若需清洁时应严格按公司要求规范处理。15、信号线缆标签填写正确、粘贴可靠，标签位置整齐、朝向一致，建议标签粘贴在距插头2cm处。三、设备等安装1、设备所安装位置符合工程设计文件，连接正确可靠。2、设备配套电缆应理顺绑扎、应将线扣多余部分齐根剪掉，不留尖刺。3、设备按规范粘贴标签，便于维护，必须写明路由地点。4、设备按要求必须接地。(一)机架（机箱）安装1、设备（机箱）安装位置符合工程设计文件；2、机架（机箱）固定可靠，符合工程设计文件的抗震要求；3、支架（支脚压板）与地面、地板托与导轨间等处应按规范安装绝缘配件，保证绝缘。4、每个支架（支脚）与地面固定的所有膨胀螺栓正确安装紧固，绝缘垫、大平垫、弹垫、螺母（螺栓）的安装顺序正确，且支架（支脚）的安装孔与膨胀螺栓配合应良好。5、支脚的压板应与机柜外缘基本平行，夹角小于10度，且压板正确牢固压在支脚上，并紧螺母应正确安装。6、机柜的结构附件安装正确可靠。7、机柜的活动附件动作正常。8、机柜其他连接螺栓全部安装正确可靠，平垫、弹垫安装顺序正确。9、机柜垂直偏差度应小于3mm。10、主走道侧各行机柜应对齐成直线，误差应小于5mm。11、整行机架表面应在同一平面上，排列紧密整齐。12、机架各部件不能有油漆脱落、碰伤、污迹等影响设备外观现象，否则应进行补...
