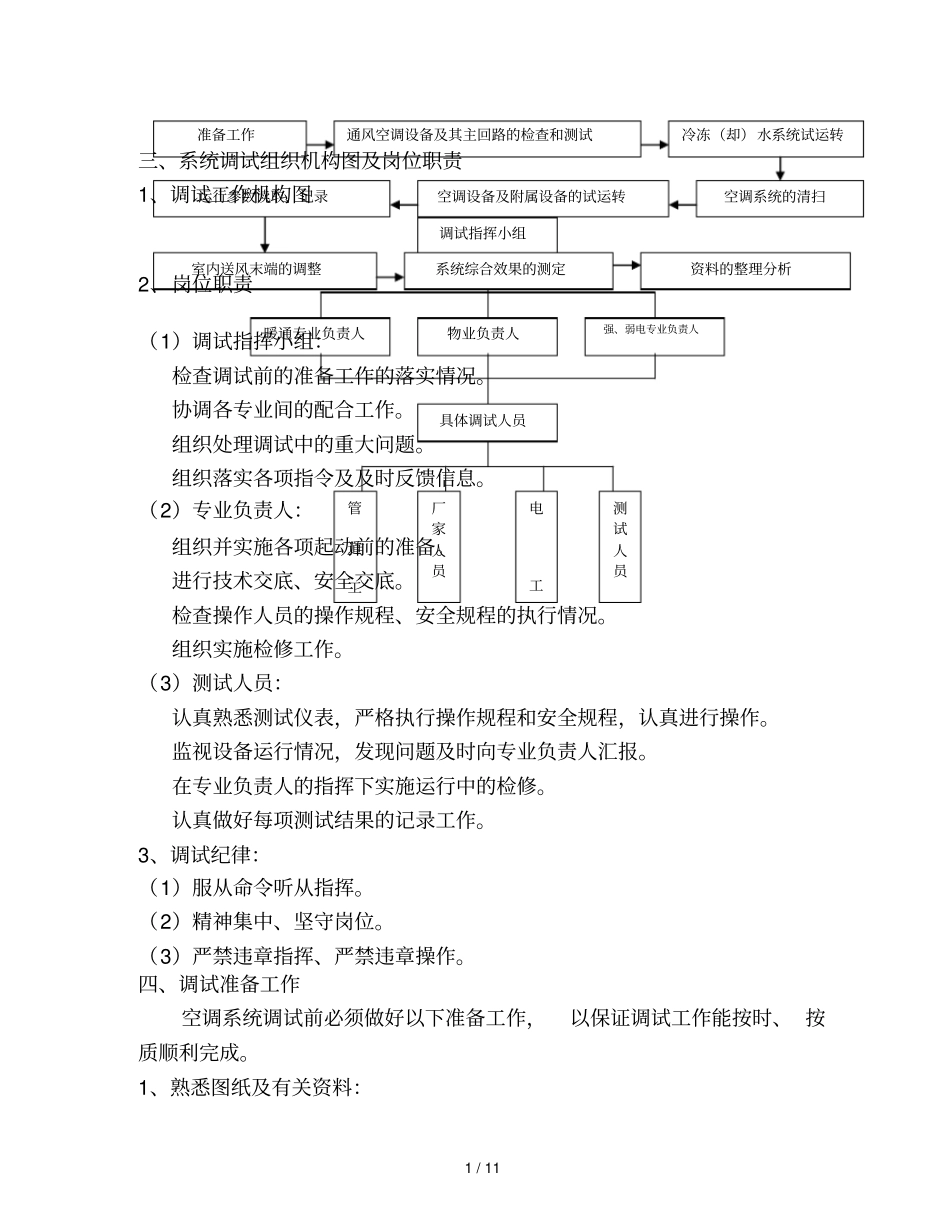

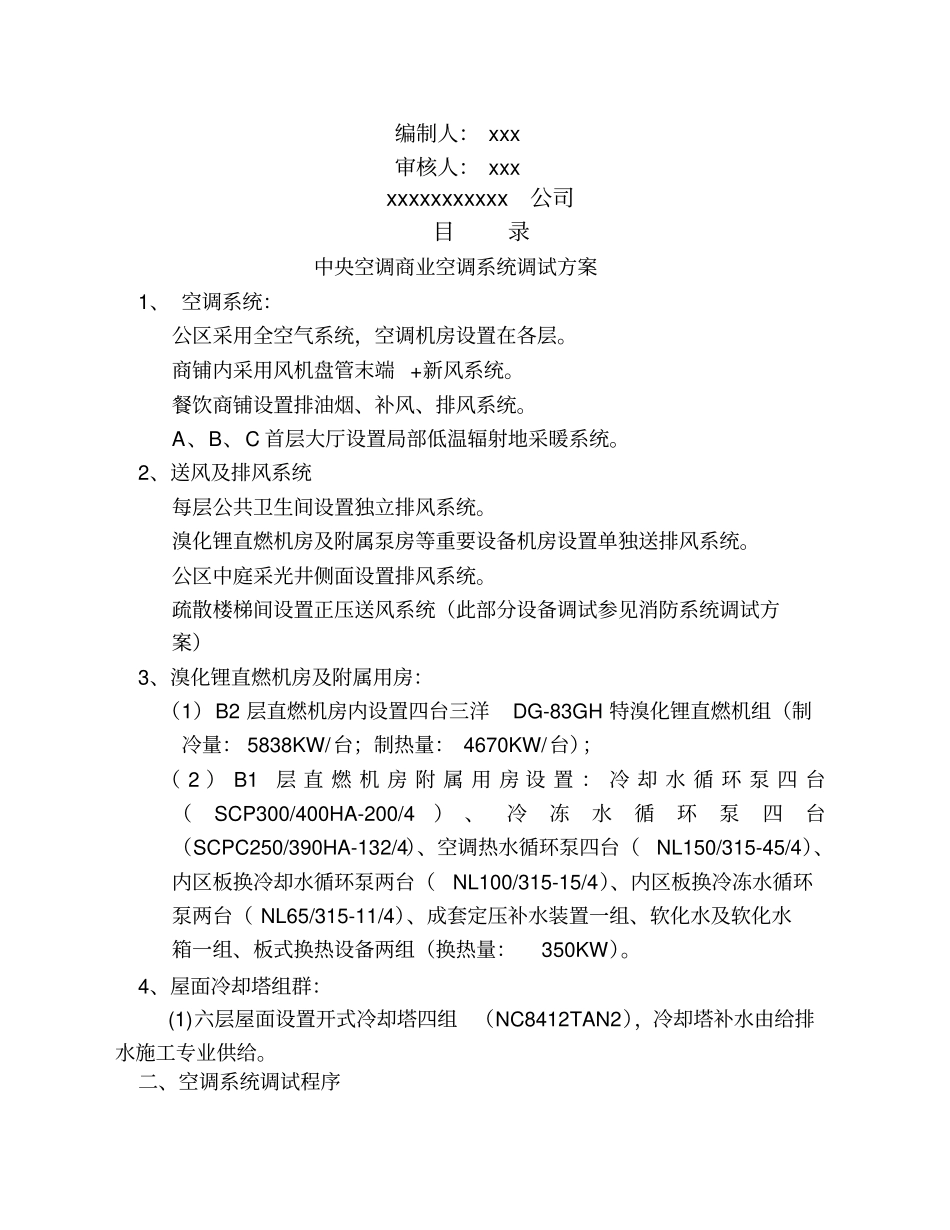

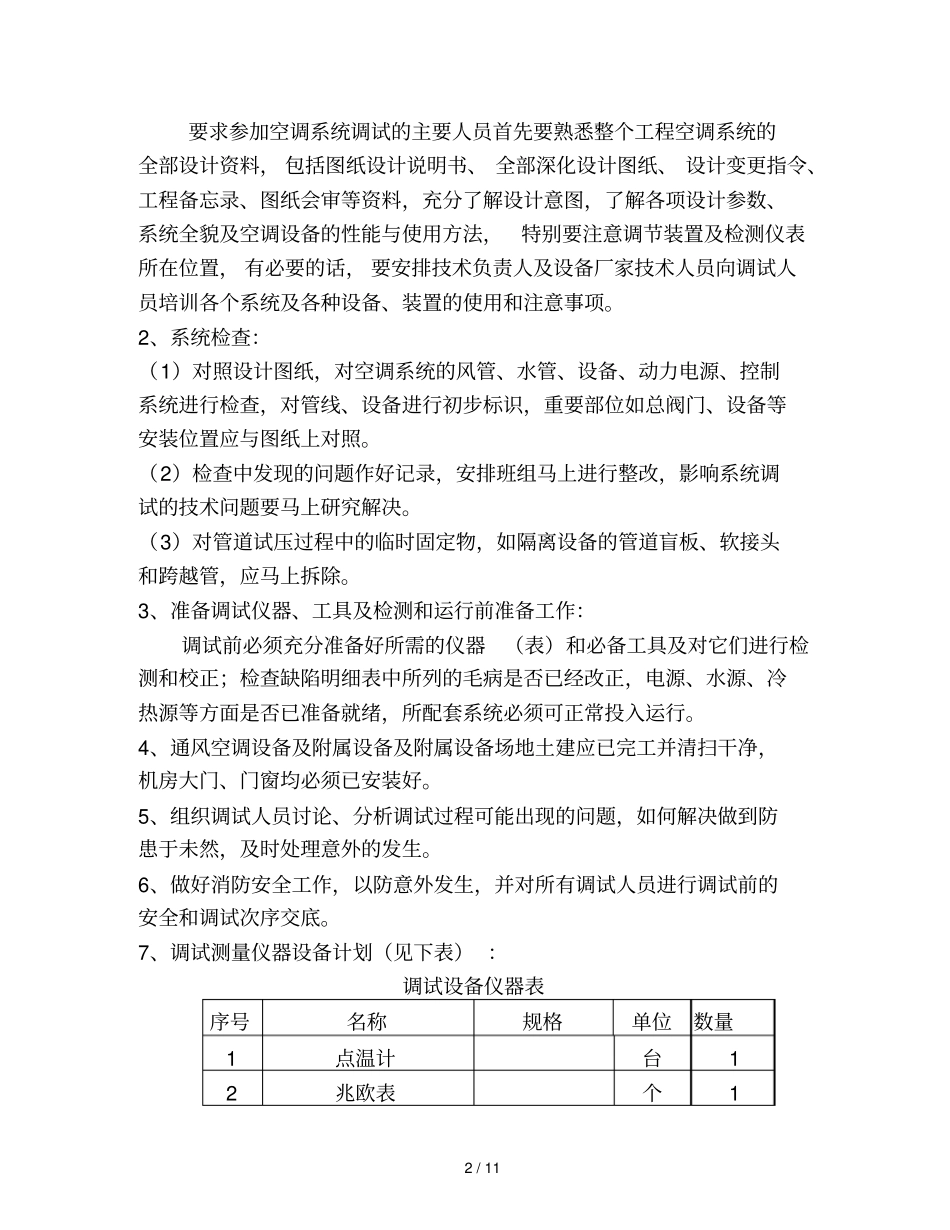

编制人：xxx审核人：xxxxxxxxxxxxxx公司目录中央空调商业空调系统调试方案1、空调系统：公区采用全空气系统，空调机房设置在各层。商铺内采用风机盘管末端+新风系统。餐饮商铺设置排油烟、补风、排风系统。A、B、C首层大厅设置局部低温辐射地采暖系统。2、送风及排风系统每层公共卫生间设置独立排风系统。溴化锂直燃机房及附属泵房等重要设备机房设置单独送排风系统。公区中庭采光井侧面设置排风系统。疏散楼梯间设置正压送风系统（此部分设备调试参见消防系统调试方案）3、溴化锂直燃机房及附属用房：（1）B2层直燃机房内设置四台三洋DG-83GH特溴化锂直燃机组（制冷量：5838KW/台；制热量：4670KW/台）；（2）B1层直燃机房附属用房设置：冷却水循环泵四台（SCP300/400HA-200/4）、冷冻水循环泵四台（SCPC250/390HA-132/4）、空调热水循环泵四台（NL150/315-45/4）、内区板换冷却水循环泵两台（NL100/315-15/4）、内区板换冷冻水循环泵两台（NL65/315-11/4）、成套定压补水装置一组、软化水及软化水箱一组、板式换热设备两组（换热量：350KW）。4、屋面冷却塔组群：(1)六层屋面设置开式冷却塔四组（NC8412TAN2），冷却塔补水由给排水施工专业供给。二、空调系统调试程序1/11三、系统调试组织机构图及岗位职责1、调试工作机构图2、岗位职责（1）调试指挥小组：检查调试前的准备工作的落实情况。协调各专业间的配合工作。组织处理调试中的重大问题。组织落实各项指令及及时反馈信息。（2）专业负责人：组织并实施各项起动前的准备。进行技术交底、安全交底。检查操作人员的操作规程、安全规程的执行情况。组织实施检修工作。（3）测试人员：认真熟悉测试仪表，严格执行操作规程和安全规程，认真进行操作。监视设备运行情况，发现问题及时向专业负责人汇报。在专业负责人的指挥下实施运行中的检修。认真做好每项测试结果的记录工作。3、调试纪律：（1）服从命令听从指挥。（2）精神集中、坚守岗位。（3）严禁违章指挥、严禁违章操作。四、调试准备工作空调系统调试前必须做好以下准备工作，以保证调试工作能按时、按质顺利完成。1、熟悉图纸及有关资料：调试指挥小组物业负责人暖通专业负责人强、弱电专业负责人具体调试人员管道工厂家人员电工测试人员准备工作冷冻（却）水系统试运转通风空调设备及其主回路的检查和测试空调系统的清扫空调设备及附属设备的试运转运行参数读取、记录室内送风末端的调整系统综合效果的测定资料的整理分析2/11要求参加空调系统调试的主要人员首先要熟悉整个工程空调系统的全部设计资料，包括图纸设计说明书、全部深化设计图纸、设计变更指令、工程备忘录、图纸会审等资料，充分了解设计意图，了解各项设计参数、系统全貌及空调设备的性能与使用方法，特别要注意调节装置及检测仪表所在位置，有必要的话，要安排技术负责人及设备厂家技术人员向调试人员培训各个系统及各种设备、装置的使用和注意事项。2、系统检查：（1）对照设计图纸，对空调系统的风管、水管、设备、动力电源、控制系统进行检查，对管线、设备进行初步标识，重要部位如总阀门、设备等安装位置应与图纸上对照。（2）检查中发现的问题作好记录，安排班组马上进行整改，影响系统调试的技术问题要马上研究解决。（3）对管道试压过程中的临时固定物，如隔离设备的管道盲板、软接头和跨越管，应马上拆除。3、准备调试仪器、工具及检测和运行前准备工作：调试前必须充分准备好所需的仪器（表）和必备工具及对它们进行检测和校正；检查缺陷明细表中所列的毛病是否已经改正，电源、水源、冷热源等方面是否已准备就绪，所配套系统必须可正常投入运行。4、通风空调设备及附属设备及附属设备场地土建应已完工并清扫干净，机房大门、门窗均必须已安装好。5、组织调试人员讨论、分析调试过程可能出现的问题，如何解决做到防患于未然，及时处理意外的发生。6、做好消防安全工作，以防意外发生，并对所有调试人员进行调试前的安全和调试次序交底。7、调试测量仪器设备计划（见下表）：调试设备仪器表序号名称规格单位数量1点温计台12兆欧表个13/113钳形电流表个14温湿仪台15手电筒支47梯子把28扳手把39...
