中级电工实训指导书10年综述VIP免费

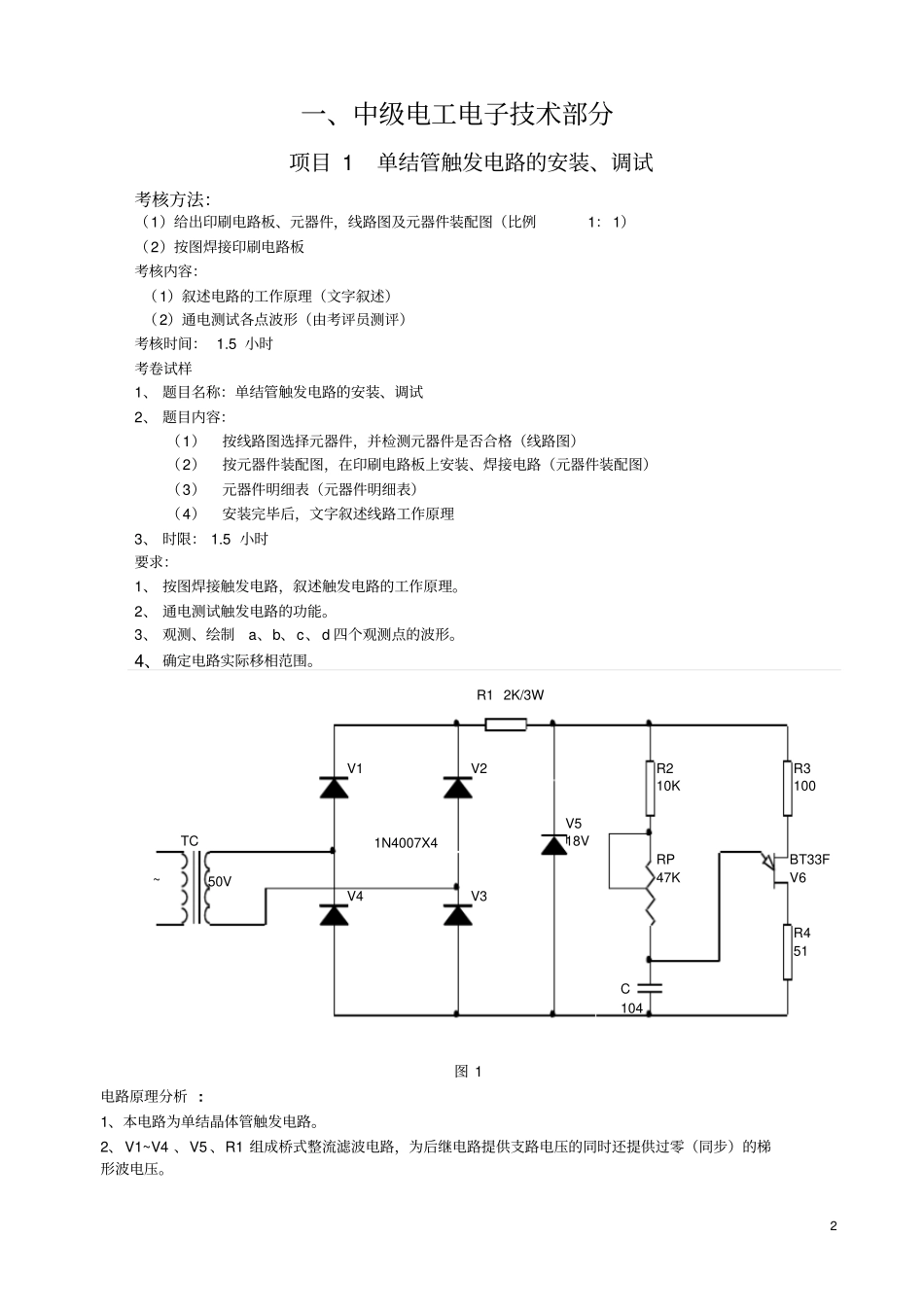

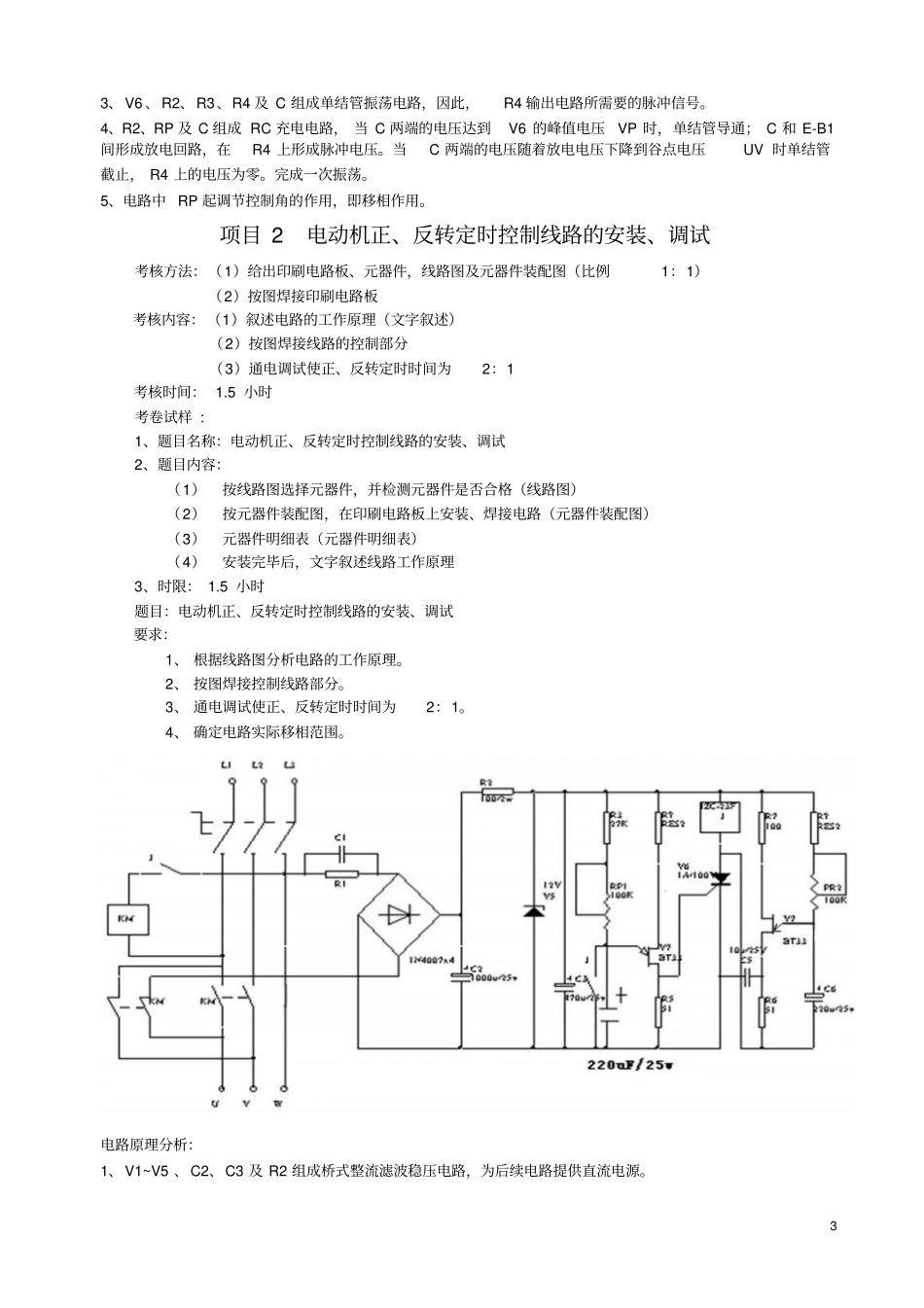

1广州市番禺工贸职业技术学校电子组编2010年3月2一、中级电工电子技术部分项目1单结管触发电路的安装、调试考核方法：（1）给出印刷电路板、元器件，线路图及元器件装配图（比例1：1）（2）按图焊接印刷电路板考核内容：（1）叙述电路的工作原理（文字叙述）（2）通电测试各点波形（由考评员测评）考核时间：1.5小时考卷试样1、题目名称：单结管触发电路的安装、调试2、题目内容：（1）按线路图选择元器件，并检测元器件是否合格（线路图）（2）按元器件装配图，在印刷电路板上安装、焊接电路（元器件装配图）（3）元器件明细表（元器件明细表）（4）安装完毕后，文字叙述线路工作原理3、时限：1.5小时要求：1、按图焊接触发电路，叙述触发电路的工作原理。2、通电测试触发电路的功能。3、观测、绘制a、b、c、d四个观测点的波形。4、确定电路实际移相范围。图1电路原理分析:1、本电路为单结晶体管触发电路。2、V1~V4、V5、R1组成桥式整流滤波电路，为后继电路提供支路电压的同时还提供过零（同步）的梯形波电压。TC50VV1V4V2V3R12K/3WV518VR210KRP47KC104BT33FV6R3100R4511N4007X4~33、V6、R2、R3、R4及C组成单结管振荡电路，因此，R4输出电路所需要的脉冲信号。4、R2、RP及C组成RC充电电路，当C两端的电压达到V6的峰值电压VP时，单结管导通；C和E-B1间形成放电回路，在R4上形成脉冲电压。当C两端的电压随着放电电压下降到谷点电压UV时单结管截止，R4上的电压为零。完成一次振荡。5、电路中RP起调节控制角的作用，即移相作用。项目2电动机正、反转定时控制线路的安装、调试考核方法：（1）给出印刷电路板、元器件，线路图及元器件装配图（比例1：1）（2）按图焊接印刷电路板考核内容：（1）叙述电路的工作原理（文字叙述）（2）按图焊接线路的控制部分（3）通电调试使正、反转定时时间为2：1考核时间：1.5小时考卷试样:1、题目名称：电动机正、反转定时控制线路的安装、调试2、题目内容：（1）按线路图选择元器件，并检测元器件是否合格（线路图）（2）按元器件装配图，在印刷电路板上安装、焊接电路（元器件装配图）（3）元器件明细表（元器件明细表）（4）安装完毕后，文字叙述线路工作原理3、时限：1.5小时题目：电动机正、反转定时控制线路的安装、调试要求：1、根据线路图分析电路的工作原理。2、按图焊接控制线路部分。3、通电调试使正、反转定时时间为2：1。4、确定电路实际移相范围。电路原理分析：1、V1~V5、C2、C3及R2组成桥式整流滤波稳压电路，为后续电路提供直流电源。42、V7、V8及周边元件组成正反转控制电路。其中RP1调节反转定时时间，RP2调节正转定时时间。3、当电源接通时，R3、RP、C4组成的充电电路充电，当C4两端电压达到V7的峰值电压时，R5输出脉冲。触发V6导通，继电器J线圈得电、J触头闭合使交流接触器KM线圈得电。其常开触头闭合，电机正转。J闭合并使C4残存电荷泄放，保证C4的充电时间一致。4、当V6截止时，由于R8、RP2、C6组成的充放电回路未能构成回路。V6导通后R8、RP2、C6组成的充电回路才开始充电，C6两端电压达到V7的峰值电压时，R6通过C5输出脉冲，强迫V6截止，继电器J失电，J触头断使交流接触器KM线圈失电，其常开触头分断电机反转。项目3镉电池充电电路的安装、调试考核方法：（1）给出印刷电路板、元器件，线路图及元器件装配图（比例1：1）（2）按图焊接印刷电路板考核内容：(1)叙述电路的工作原理（文字叙述）(2)通电测试电路功能（由考评员测评）考卷试样1、题目名称：镉电池充电电路的安装、调试2、题目内容：（1）按线路图选择元器件，并检测元器件是否合格（线路图）。（2）按元器件装配图，在印刷电路板上安装、焊接电路（元器件装配图）。（3）元器件明细表（元器件明细表）。元器件名称型号数量变压器220V/6V25VA整流二极管V1~V41N40074三极管V590151三极管V680501电阻R11K1电阻R25101电阻R32201电阻R4101电容器C11000uF1电容器C2330uF1发光二极管LED1、LED22（4）安装完毕后，文字叙述线路工作原理。3、时限：1.5小时题目：镉电池充电电路的安装、调试要求：1、按图装配、焊接电子线路。2、通电调试：调试中可用电位器代替待充电池。...
