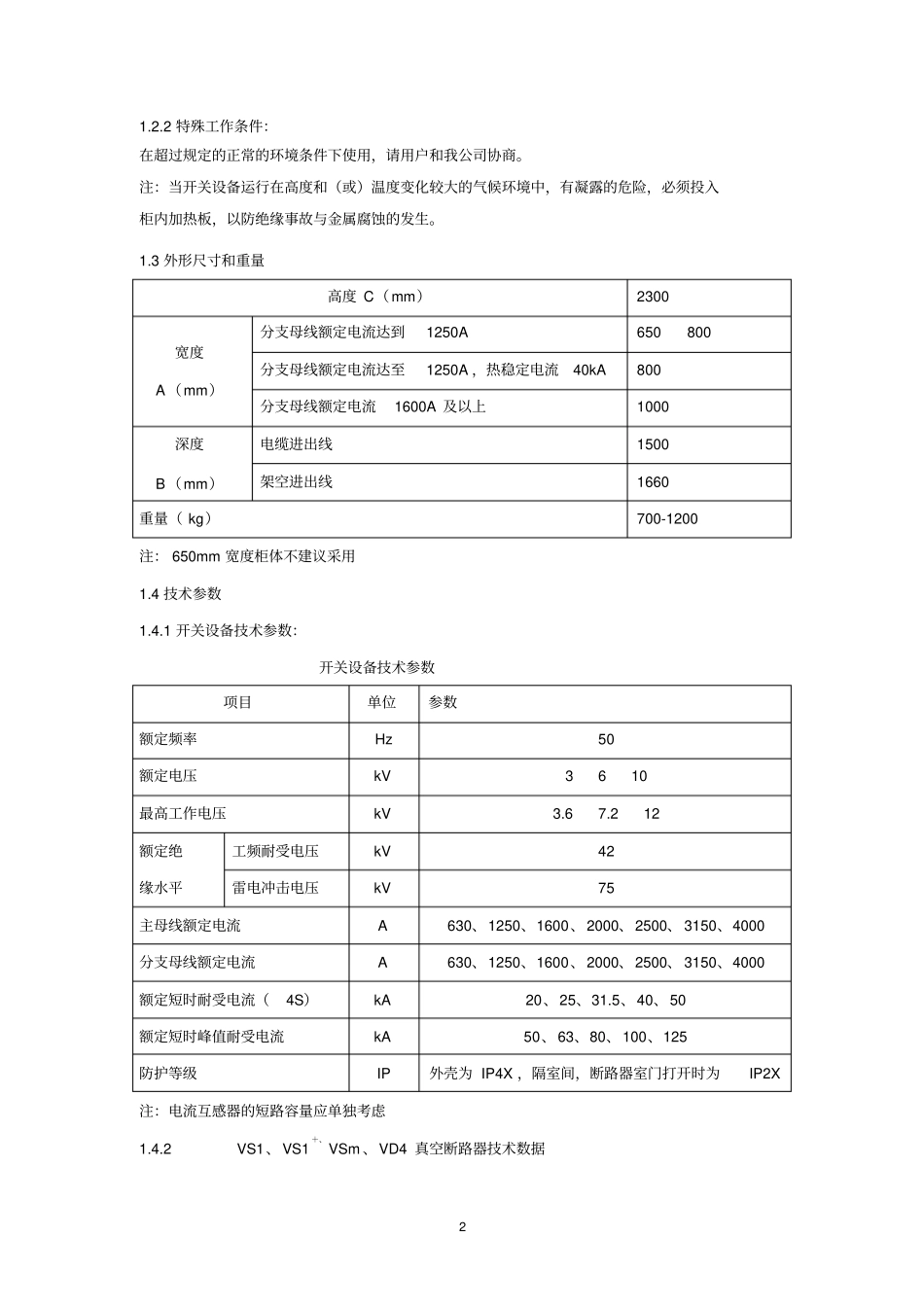

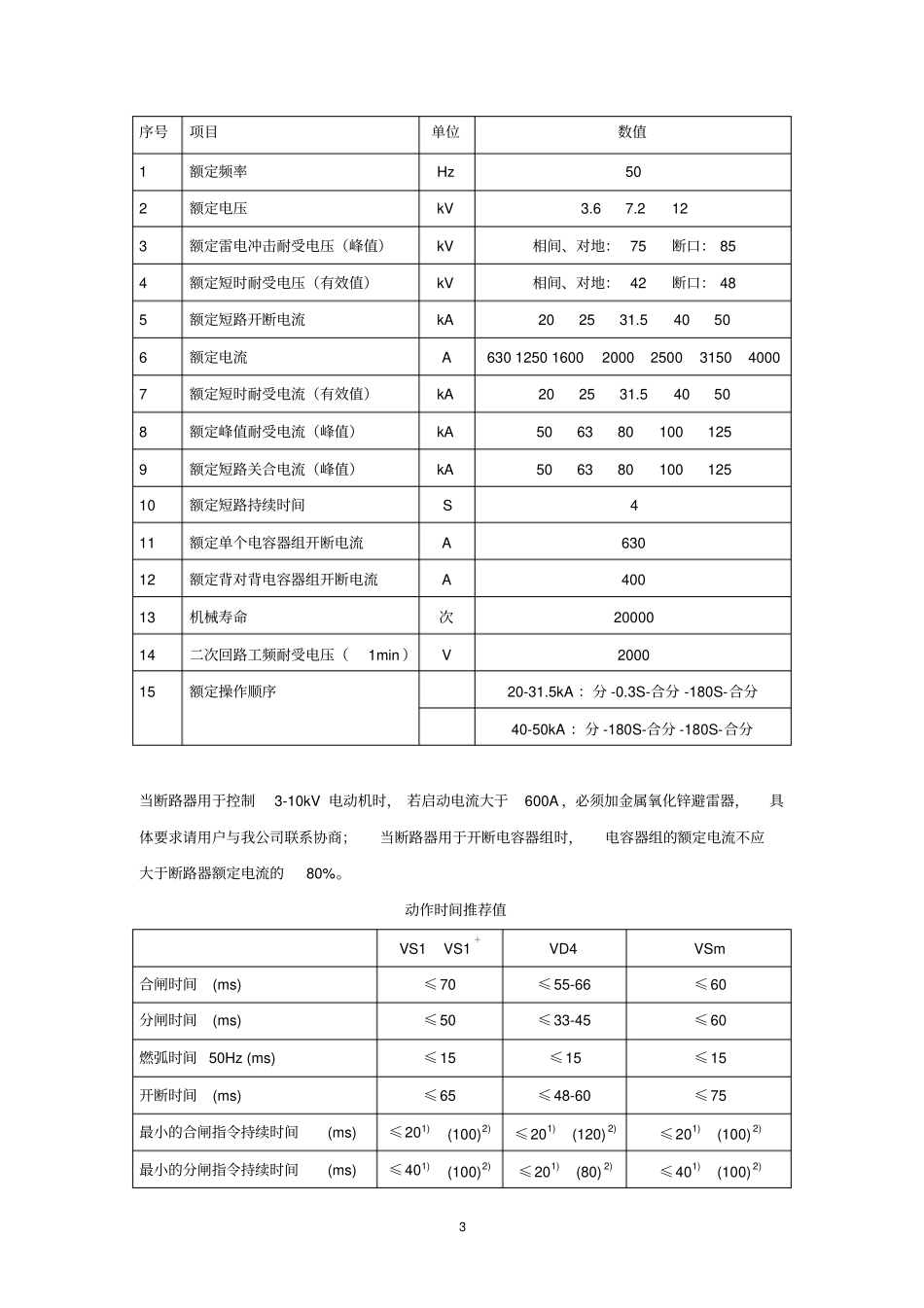

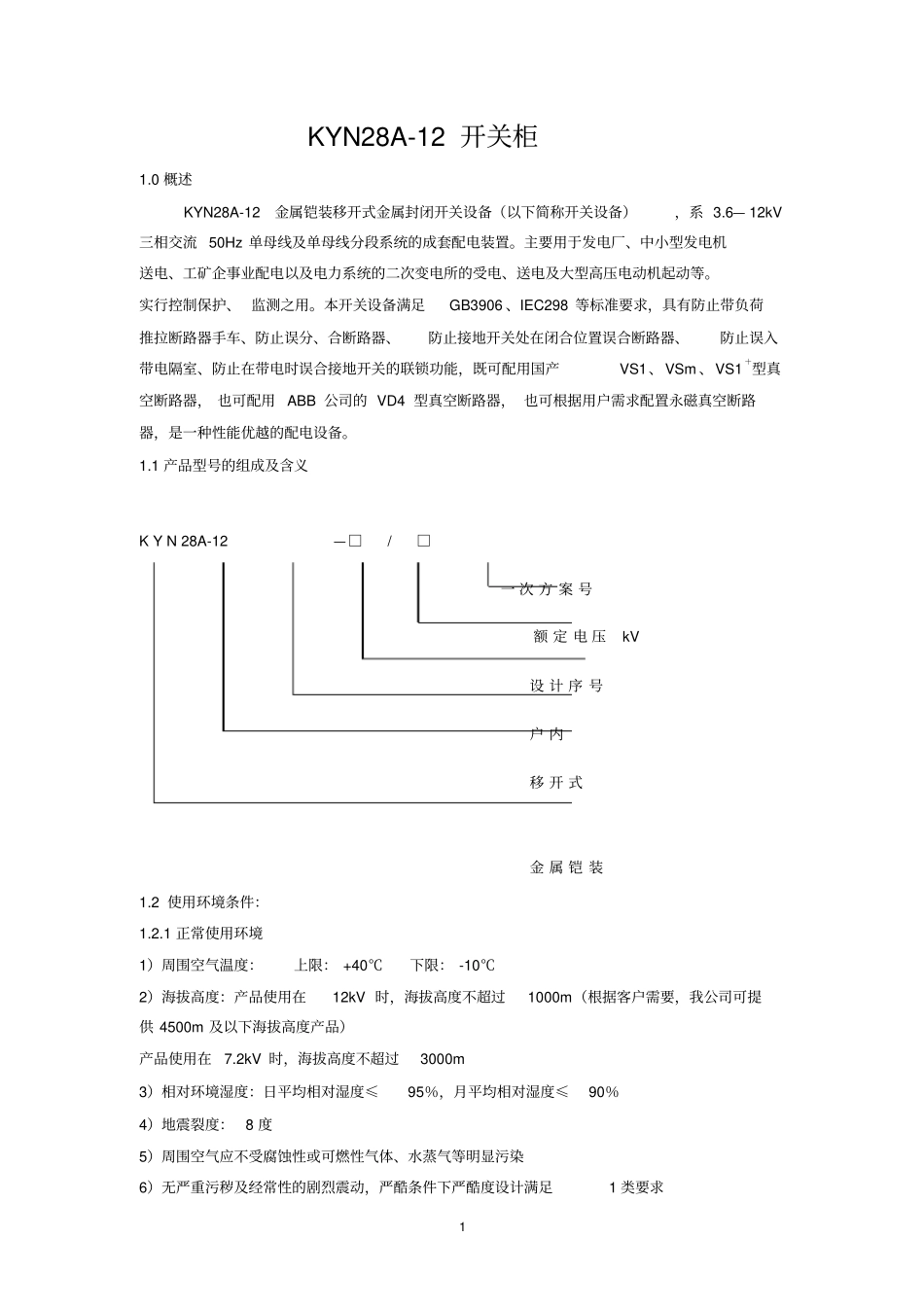

1KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用。本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。1.1产品型号的组成及含义KYN28A-12—□/□一次方案号额定电压kV设计序号户内移开式金属铠装1.2使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求21.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。1.3外形尺寸和重量高度C（mm）2300宽度A（mm）分支母线额定电流达到1250A650800分支母线额定电流达至1250A，热稳定电流40kA800分支母线额定电流1600A及以上1000深度B（mm）电缆进出线1500架空进出线1660重量（kg）700-1200注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数项目单位参数额定频率Hz50额定电压kV3610最高工作电压kV3.67.212额定绝缘水平工频耐受电压kV42雷电冲击电压kV75主母线额定电流A630、1250、1600、2000、2500、3150、4000分支母线额定电流A630、1250、1600、2000、2500、3150、4000额定短时耐受电流（4S）kA20、25、31.5、40、50额定短时峰值耐受电流kA50、63、80、100、125防护等级IP外壳为IP4X，隔室间，断路器室门打开时为IP2X注：电流互感器的短路容量应单独考虑1.4.2VS1、VS1＋、VSm、VD4真空断路器技术数据3序号项目单位数值1额定频率Hz502额定电压kV3.67.2123额定雷电冲击耐受电压（峰值）kV相间、对地：75断口：854额定短时耐受电压（有效值）kV相间、对地：42断口：485额定短路开断电流kA202531.540506额定电流A6301250160020002500315040007额定短时耐受电流（有效值）kA202531.540508额定峰值耐受电流（峰值）kA5063801001259额定短路关合电流（峰值）kA50638010012510额定短路持续时间S411额定单个电容器组开断电流A63012额定背对背电容器组开断电流A40013机械寿命次2000014二次回路工频耐受电压（1min）V200015额定操作顺序20-31.5kA：分-0.3S-合分-180S-合分40-50kA：分-180S-合分-180S-合分当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。动作时间推荐值VS1VS1＋VD4VSm合闸时间(ms)≤70≤55-66≤60分闸时间(ms)≤50≤33-45≤60燃弧时间50Hz(ms)≤15≤15≤15开断时间(ms)≤65≤48-60≤75最小的合闸指令持续时间(ms)≤201)(100)2)≤201)(120)2)≤201)(100)2)最小的分闸指令持续时间(ms)≤401)(100)2)≤201)(80)2)≤401)(100)2)4注：1）在辅助回路额定电压下；2）若继电器接点启动，但未能开断脱扣线圈电流；VS1、VS1＋、VSm、VD4真空断路器弹簧操动机构技术参数额定电压V消耗功率VA/W储能时间（最大）SVS1VS1＋VD4VS1VS1＋VD4交流11070901501510152207090150151015直流11070901401510152207090140151015VS1、VS1＋、VSm、VD4真空断路器分合闸线圈的电流额定电压V分闸线圈电流A合闸线圈电...
