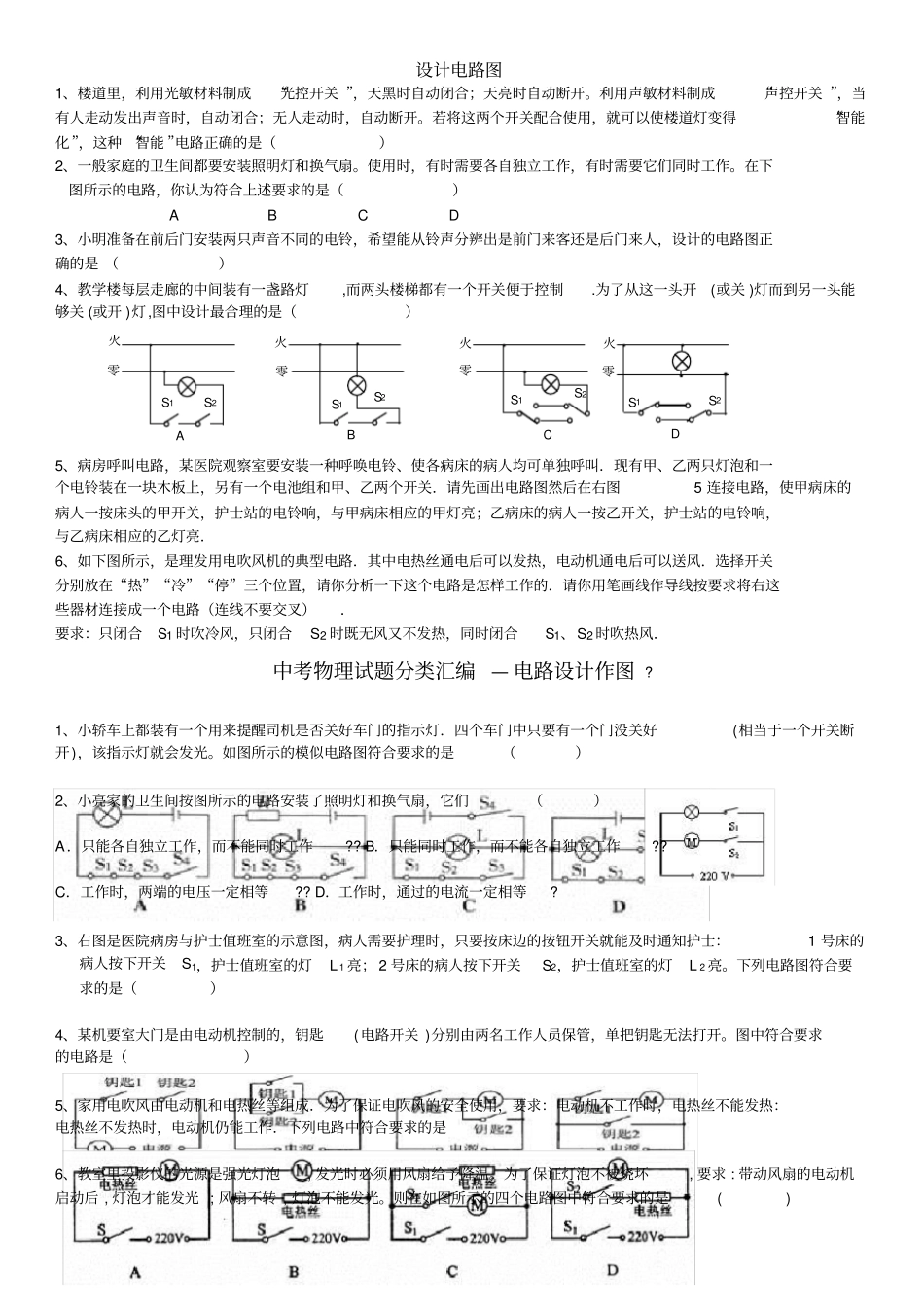

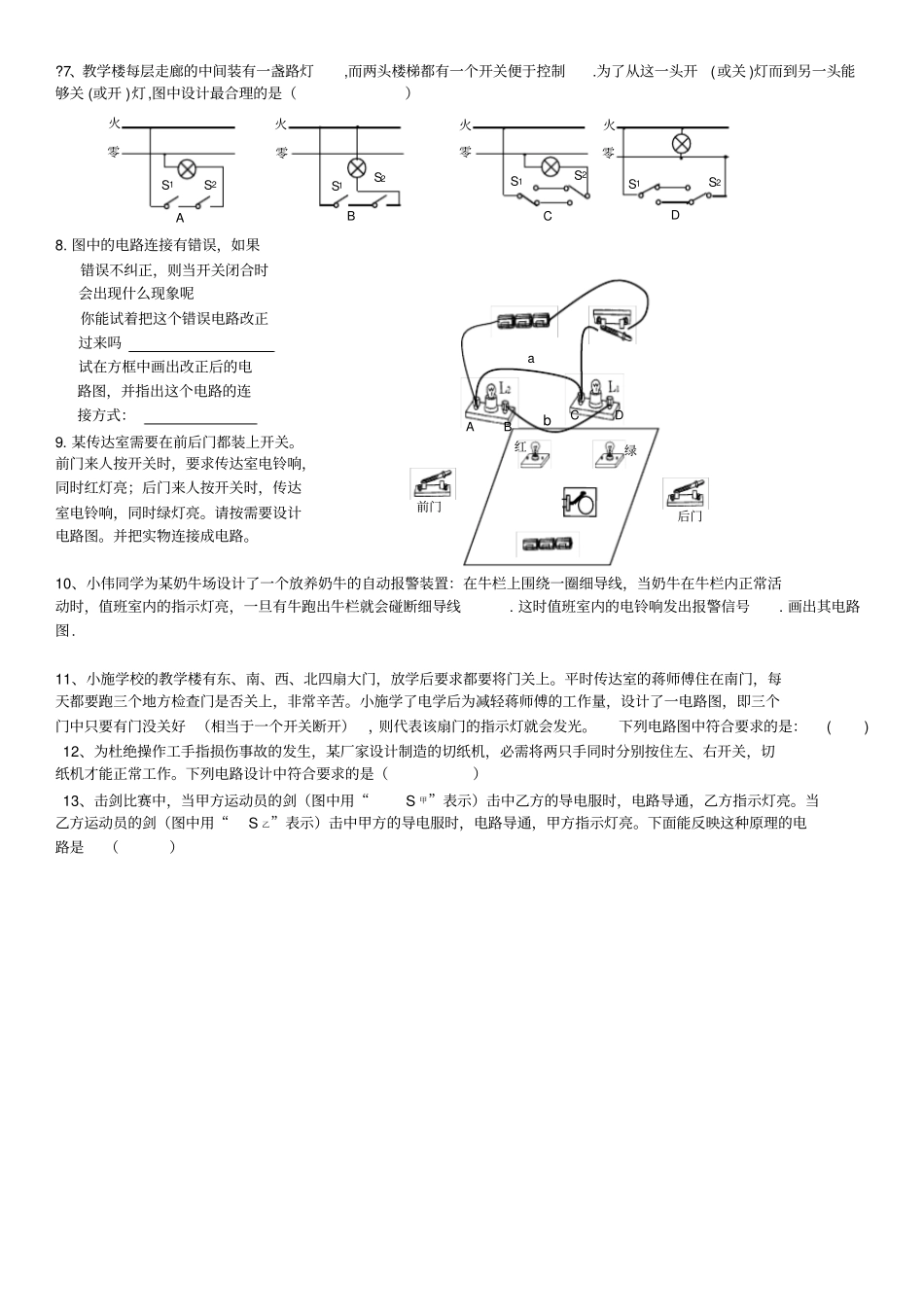

设计电路图1、楼道里，利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）2、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是（）ABCD3、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（）4、教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制.为了从这一头开(或关)灯而到另一头能够关(或开)灯,图中设计最合理的是（）5、病房呼叫电路，某医院观察室要安装一种呼唤电铃、使各病床的病人均可单独呼叫．现有甲、乙两只灯泡和一个电铃装在一块木板上，另有一个电池组和甲、乙两个开关．请先画出电路图然后在右图5连接电路，使甲病床的病人一按床头的甲开关，护士站的电铃响，与甲病床相应的甲灯亮；乙病床的病人一按乙开关，护士站的电铃响，与乙病床相应的乙灯亮．6、如下图所示，是理发用电吹风机的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风．选择开关分别放在“热”“冷”“停”三个位置，请你分析一下这个电路是怎样工作的．请你用笔画线作导线按要求将右这些器材连接成一个电路（连线不要交叉）．要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风．中考物理试题分类汇编—电路设计作图?1、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。如图所示的模似电路图符合要求的是（）2、小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们（）A．只能各自独立工作，而不能同时工作??B．只能同时工作，而不能各自独立工作??C．工作时，两端的电压一定相等??D．工作时，通过的电流一定相等?3、右图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是（）4、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是（）5、家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热：电热丝不发热时，电动机仍能工作．下列电路中符合要求的是6、教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。为了保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光。则在如图所示的四个电路图中符合要求的是()零火火零火零火零S1S1S1S1S2S2S2S2ABCD?7、教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制.为了从这一头开(或关)灯而到另一头能够关(或开)灯,图中设计最合理的是（）8.图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢你能试着把这个错误电路改正过来吗试在方框中画出改正后的电路图，并指出这个电路的连接方式：9.某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图。并把实物连接成电路。10、小伟同学为某奶牛场设计了一个放养奶牛的自动报警装置：在牛栏上围绕一圈细导线，当奶牛在牛栏内正常活动时，值班室内的指示灯亮，一旦有牛跑出牛栏就会碰断细导线.这时值班室内的电铃响发出报警信号.画出其电路图.11、小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：()12、为杜绝操作工...
