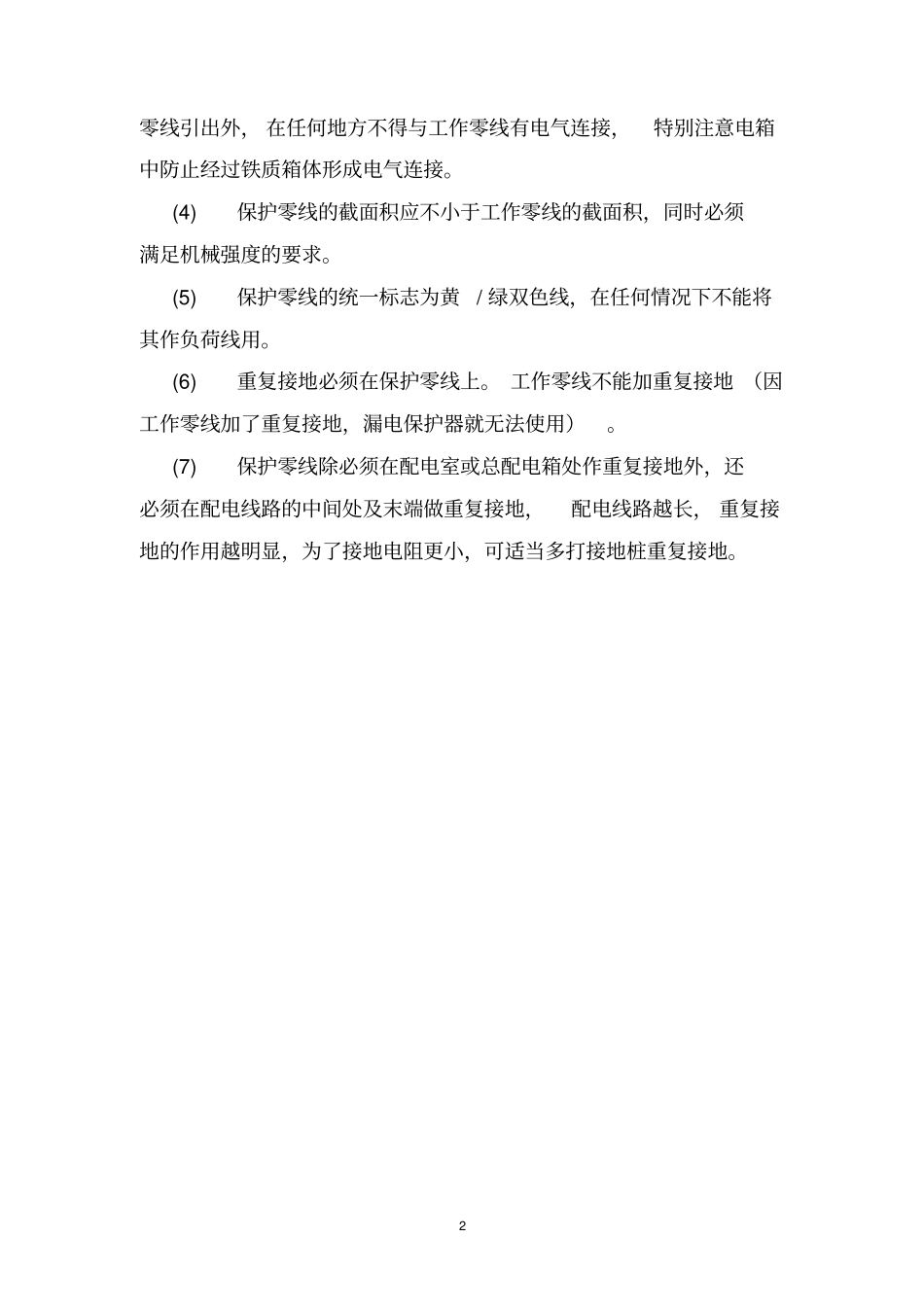

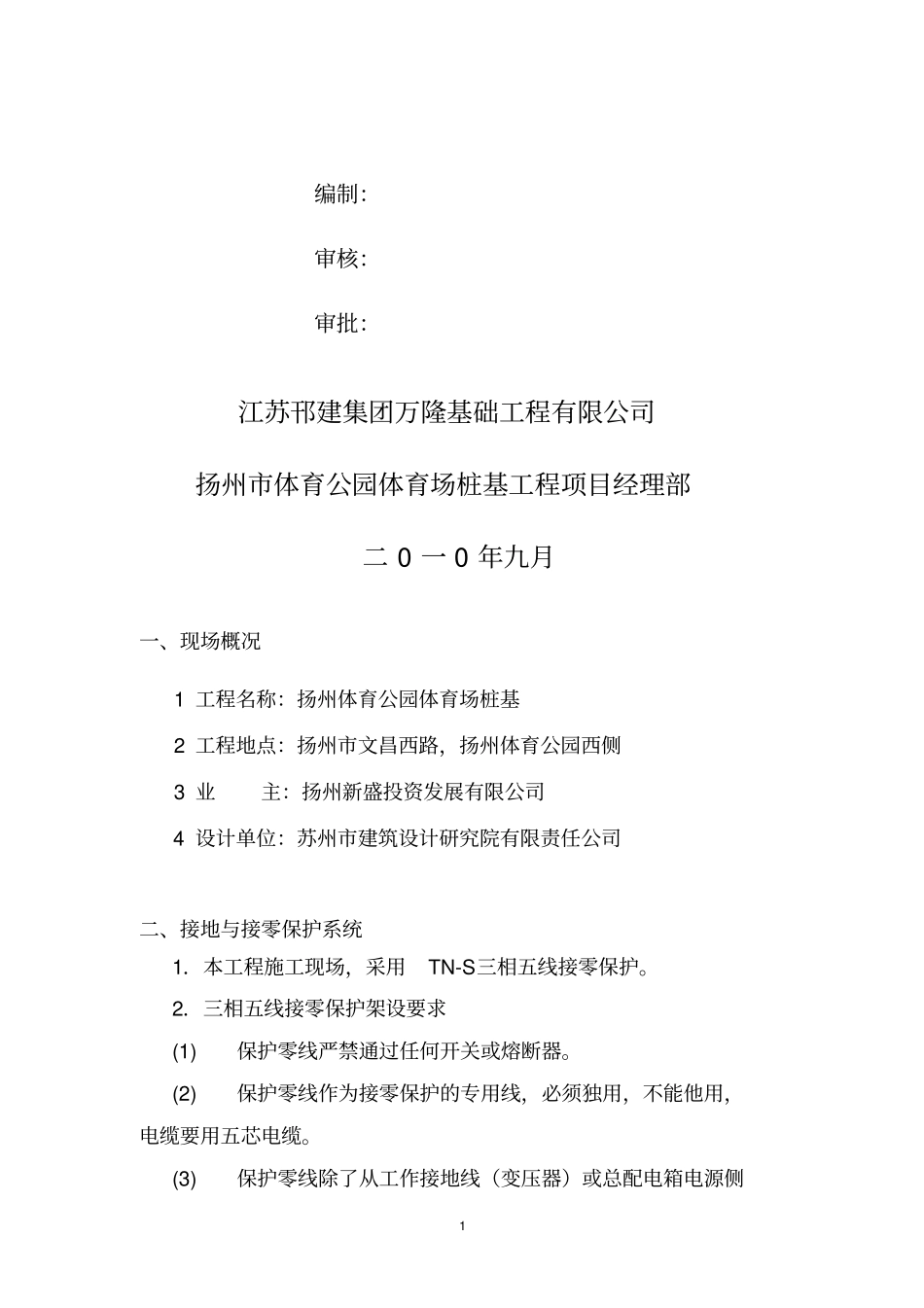

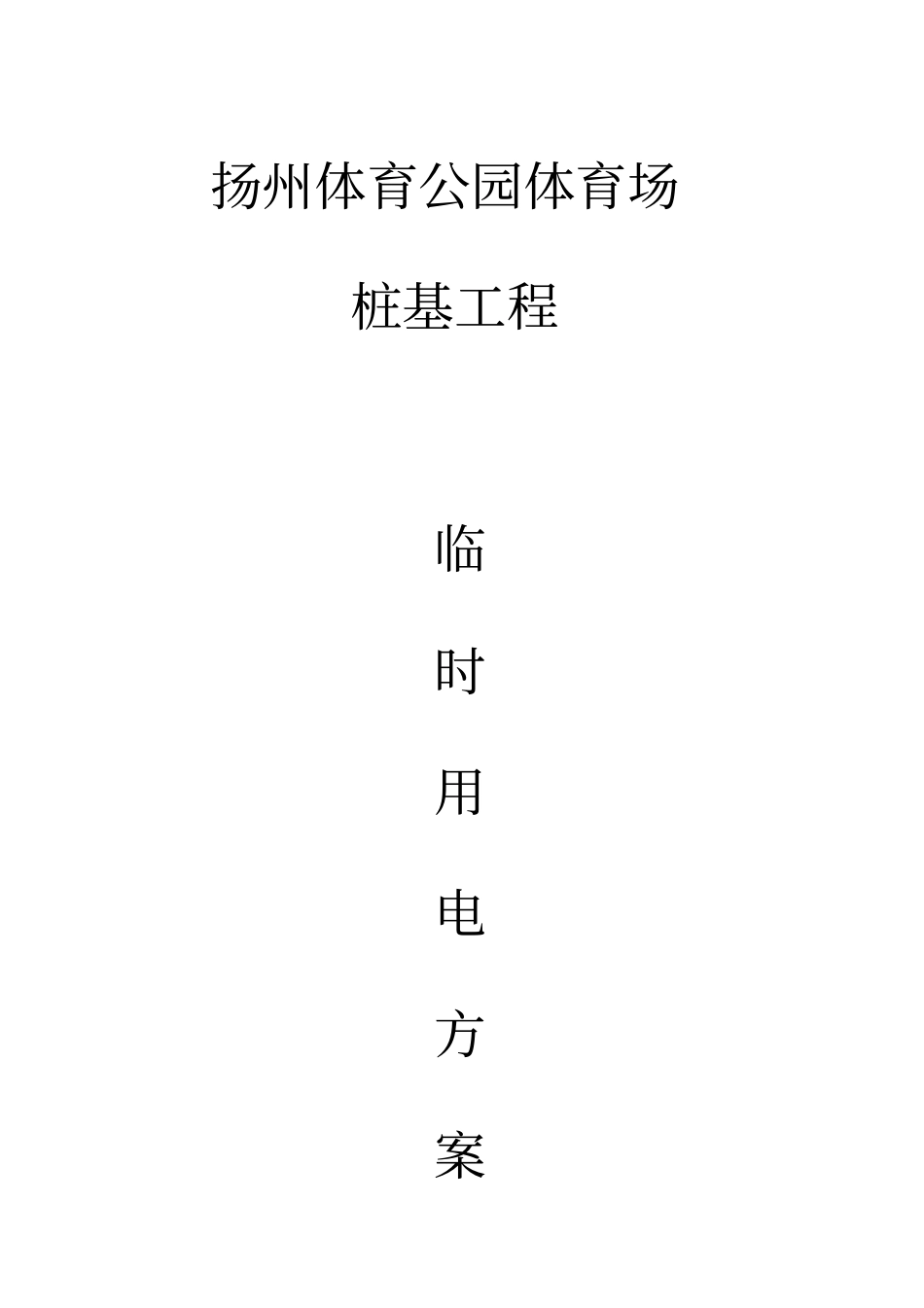

扬州体育公园体育场桩基工程临时用电方案1编制：审核：审批：江苏邗建集团万隆基础工程有限公司扬州市体育公园体育场桩基工程项目经理部二0一0年九月一、现场概况1工程名称：扬州体育公园体育场桩基2工程地点：扬州市文昌西路，扬州体育公园西侧3业主：扬州新盛投资发展有限公司4设计单位：苏州市建筑设计研究院有限责任公司二、接地与接零保护系统1．本工程施工现场，采用TN-S三相五线接零保护。2．三相五线接零保护架设要求(1)保护零线严禁通过任何开关或熔断器。(2)保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。(3)保护零线除了从工作接地线（变压器）或总配电箱电源侧2零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。(4)保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。(5)保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。(6)重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。(7)保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。3三、施工现场配电线路布置及走向根据施工现场总平面布置情况，安装临时用电总配电柜控制施工现场的配送电。其中两回路埋地填砂供应现场各种施工机械的临时用电和临时照明用电，具体位置根据现场情况定。这样有既利于工程的安全施工，且不阻碍施工通行，在电房处及电箱处用醒目标志标注。（一）回路一：施工机械用具的用电。（二）回路二：照明用电专用线路。四、配电系统及配电房配电箱结构型式根据《施工现场临时用电安全技术规范》的规定，在施工现场专用的中性点直接接地的用电线路中必须采用SNT接零保护系统。鉴于施工现场的实际情况，本工程临时用电配电系统采用电源中性点直接接地，工作零线与保护零线分开，保护零线作重复接地的三相五线制线路进行配送电，详见附图，并实行从总配电箱→分配电箱→开关箱分级配电操作系统。为确保施工临时用电的安全，配电箱采用与SNT保护接零系统相适应的装有具有短路和过载保护功能的自动开关及漏电保护器的标准配电箱，同时，要求各级配电箱内工作零线和保护零线单独敷设，并各设专用接线端子，各标上“零排”和“地排”字样。1、配电房的要求（1）配电房的配电柜两端应与重复接地线及保护零线电气连接。（2）配电房自然通风，并防止雨雪和动物进入。（3）配电柜后面的维护通道不小于m8.0，侧面的维护通道不小于m1，天棚距地面不小于m3。（4）配电房门向外开，并配锁，由专门电工保管。4（5）配电装置上端距天棚不小于m5.0。（6）配电房的耐火等级不低于3级，室内配置砂箱和绝缘灭火器。（7）配电房应装设短路，过负荷保护装置和漏电保护器。（8）配电柜上的各配电线路应编号，并标明用途标记。（9）配电柜或配电线路维修时，应悬挂停电标志牌，停送电必须专门电工负责。2、配电箱的制作要求：详见图二（1）配电箱、开关箱采用优质玻璃钢材制作。（2）配电箱内的电器首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，不得歪斜和晃动，电器亦应紧固在安装板上，不得歪斜和松动。（3）配电箱内的金属箱体、金属电器的安装板以及箱体的电器不应带电的金属底座、外壳等都必须作保护接零，保护零线应通过接线端子板连接。（4）配电箱必须防雨、防尘。（5）配电箱内动力与照明不宜混置，如必须合置在同一配电箱内时，动力与照明应分路设置。（6）配电箱采用固定式放置，应安装在干燥、通风及能够防雨的场所。（7）配电箱安装应端正、牢固，箱门必须安装铁锁。配电箱安装时下底与地面距离保持在m4.1左右。（8）所有电源进出线均从配电箱下底穿入，入口处应安装橡皮护套并做好防水弯，防止电缆磨损。（9）配电箱内的电器开关应标明所控制的电器名称，实行帐目式5管理。（10）配电箱内严禁用同一开关电器直接控制二台及二台以上用电设备（包括插座），必须实行“一机、一闸、一...
