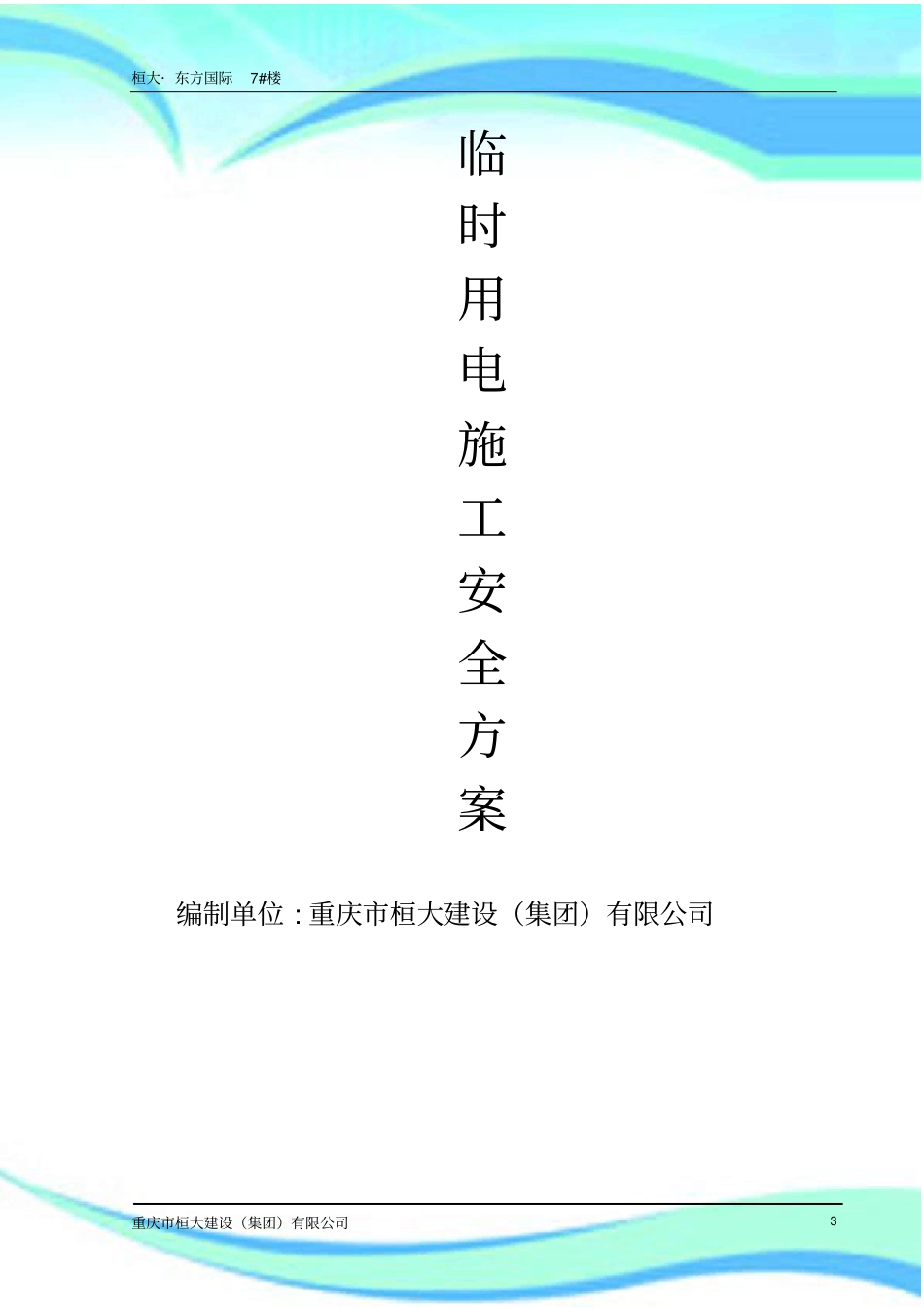

临时用电安全方案2————————————————————————————————作者：————————————————————————————————日期：桓大·东方国际7#楼重庆市桓大建设（集团）有限公司3临时用电施工安全方案编制单位:重庆市桓大建设（集团）有限公司桓大·东方国际7#楼重庆市桓大建设（集团）有限公司4目录1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12、电源选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.33、工地总用电计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.44、确定配电箱⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.45、总开关（包括漏电保护器）、总熔体、导线面积的选择⋯⋯..56、干线导线截面选择参照总干线方法选取⋯⋯⋯⋯⋯⋯⋯⋯⋯.67、配电装置设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.68、配电线路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79、安全及电器防火措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.710、事故应急预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.811、临时线路施工技术措施及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.912、施工现场安全用电技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111、工程概况`桓大·东方国际7#楼位于璧山区青杠街道。本建筑为33层居住建筑，建筑高度99.0m。7#楼地上33层地下0层建筑面积为24565.61平方米。，抗震设防烈度为六度，结构形式为框支剪力墙，结构安全等级为二级，设计使用年限50年。本工程为一类高层层居住建筑，建筑工程设计等级一级，耐火等级为一级。2、电源选择施工电源由建设方配电室处提供，在施工现场安装两台低压配电屏，桓大·东方国际7#楼重庆市桓大建设（集团）有限公司5低压屏采用YC-3×95+2×35mm2铜芯电缆连接。从甲方配电室到现场配电房，电缆走向为电缆沟敷设，现场照明用电为一个回路，引至办公室、食堂、机具房、职工宿舍、库房和保卫室等一切照明，为单相供电，采用铜芯线BV-3×6.0mm2供电；动力用电分为六个回路，现场配置六台二级配电箱，分别引至40型塔吊、提升机和钢筋房各处：引至塔吊的动力电缆采用橡套电缆YC-3×35+2×10mm2，沿围墙或地沟敷设，附带楼层移动配电箱用电(振动棒、电焊机)。引至钢筋房的二级配电箱动力电缆分别采用橡套电缆YC-3×35+2×10mm2，沿墙敷设；引至提升机和临设照明的二级配电箱电缆为YC-3×16+2×6，沿墙敷设。室内照明及插座采用2.5mm2铜芯线瓷夹明装，二级配电箱接地线与系统接地连接，形成TN-S接零保护系统。3、工地总用电计算主要机械设备总负荷见下表序号机械或设备名称规格型号数量(台)国别产地额定功率合计功率1塔吊QTZ404庆江29.7kW29.7kW2砂浆拌合机HJ3252重建机厂5.5kW11kW3交流焊机B×6-3002重建机厂30kW60kW4圆盘锯φ4002内江建机厂3.2kW6.4kW5潜水泵φ504八一厂2kW8kW6软轴抽水机QWDLφ322八一厂2kW4kW7对焊机UN1001内江建机厂100kW100kW8施工升降机SCD200/2001重庆19kW38kW桓大·东方国际7#楼重庆市桓大建设（集团）有限公司6序号机械或设备名称规格型号数量(台)国别产地额定功率合计功率9钢筋弯曲机GJ7—401重建机厂3kW3kW10钢筋切断机Ф401重建机厂3kW3kW合计：Σpe=293.1kW考虑到建筑施工流水作业，用电设备不会同时使用，故取用电设备的同时需要系数Kx为0.42。则总的有功计算功率Pjs=Kx×Σpe=0.42×293.1=123.1（kW）总干线电力负荷计算：Sjs=1.25×Pjs=1.25×123.1=153.9（kVA）4、确定配电箱根据JGJ46-2005《施工现场临时用电安全技术规范》及JG59-99《建筑施工检查评分标准》的要求，配电箱采用专业成套铁质配电箱，配备铜排接地、接零端子，根据三级配电二级保护，由配电屏引出的2个动力回路至现场，编号为1#—2#，这2个配电箱为二级配电箱，电缆分别沿墙瓷瓶和电力缆明敷，各二级配电箱均作接地保护。二级配电箱内各设置总隔离开关和漏电保护器，各用电回路由隔离开关和漏电保护器形成三级配电箱（末端开关箱），形成可靠的两级保护。按照规范要求，实行“一机一闸，一漏一箱”，箱内保护器选用其额定漏电动作时间小于0.1秒、漏电动作电流不大于30mA、在潮湿环境漏电动作...
