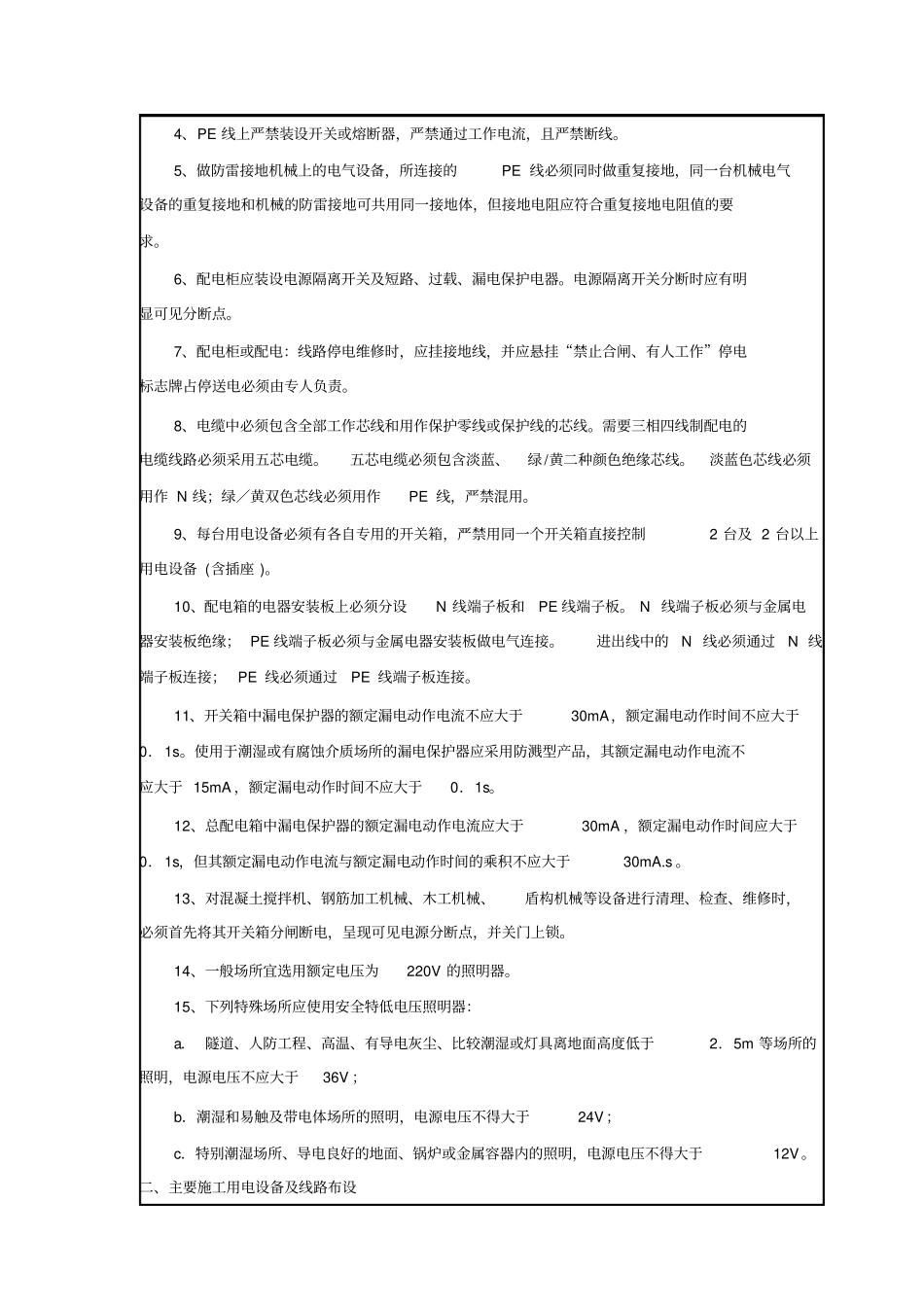

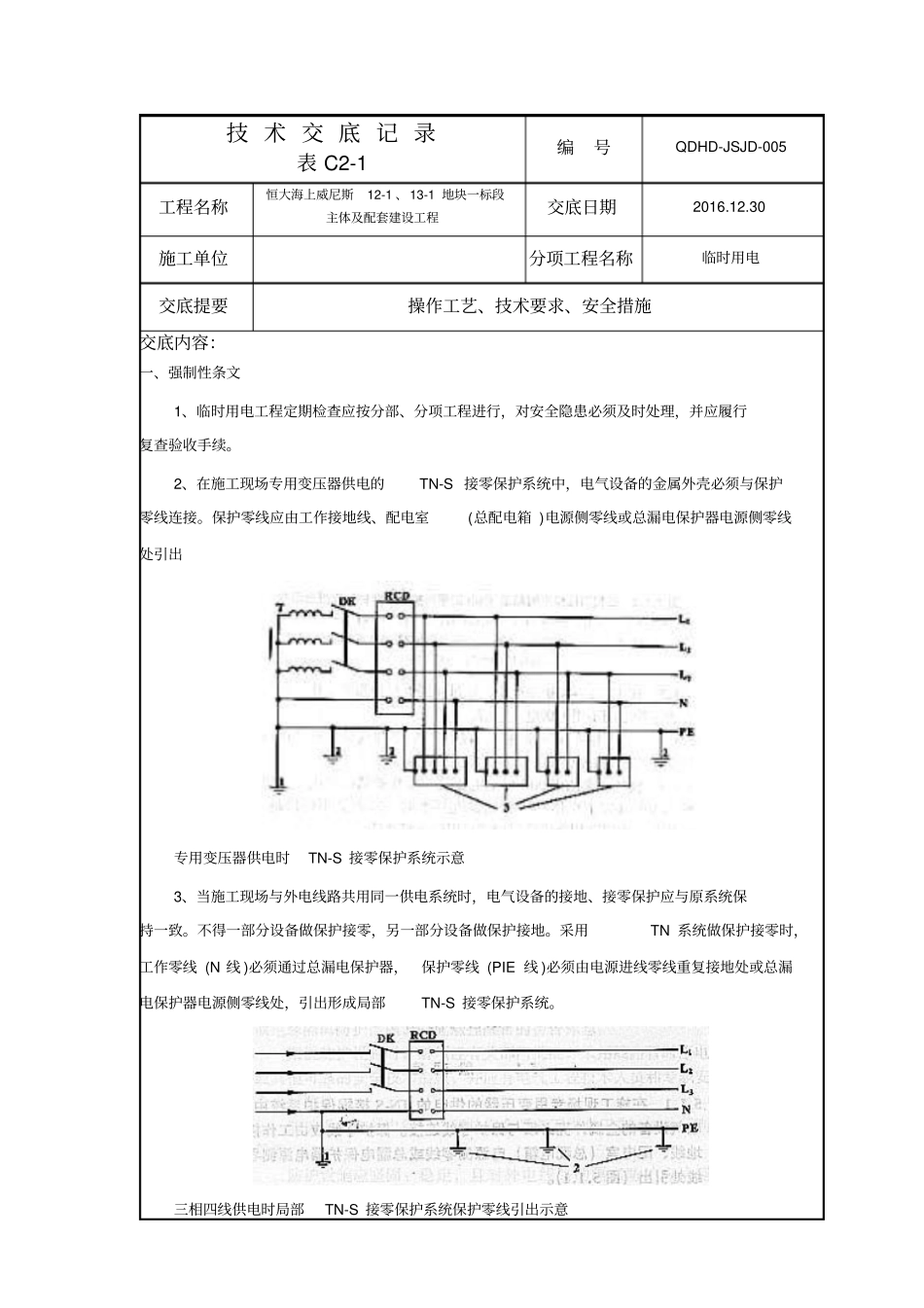

技术交底记录表C2-1编号QDHD-JSJD-005工程名称恒大海上威尼斯12-1、13-1地块一标段主体及配套建设工程交底日期2016.12.30施工单位分项工程名称临时用电交底提要操作工艺、技术要求、安全措施交底内容：一、强制性条文1、临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。2、在施工现场专用变压器供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出专用变压器供电时TN-S接零保护系统示意3、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。采用TN系统做保护接零时，工作零线(N线)必须通过总漏电保护器，保护零线(PIE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。三相四线供电时局部TN-S接零保护系统保护零线引出示意4、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。5、做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。6、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。7、配电柜或配电：线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌占停送电必须由专人负责。8、电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。9、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。10、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。11、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0．1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0．1s。12、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0．1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。13、对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时，必须首先将其开关箱分闸断电，呈现可见电源分断点，并关门上锁。14、一般场所宜选用额定电压为220V的照明器。15、下列特殊场所应使用安全特低电压照明器：a．隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2．5m等场所的照明，电源电压不应大于36V；b．潮湿和易触及带电体场所的照明，电源电压不得大于24V；c．特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。二、主要施工用电设备及线路布设1、主要施工用电设备：根据工程所需要的机械设备及电源控制情况，主要施工用电设备归纳为下表：表-1电动设备表序号类型设备名称规格型号功率（KW）数量容量（KW）1垂直运输塔吊QTZ63A34.717589.92物料提升机22235063钢筋加工切断机GJ—507.56454弯曲机GW4036185钢筋调直机GT16/14111116木工机械圆盘锯MJ1045321607泥工机械砂浆搅拌机350L56308其它振动机ZW101.110119潜水泵JQB-4-193.55017510手动工具5011混凝土地泵12高压水泵合计1595.9KW表-2焊接设备序号设备名称规格型号功率（KVA）数量容量（KW）1交流电焊机BX500型7564502电渣压力焊750型316186合计636表-3照明、办公及生活用电序号灯具名称规格型号功率数量容量（KW）1镝灯56302办公室153碘钨灯0.530156热水器18118合计782、线路布设根据整个施工现场用电情况，由1#总配电箱分四个支线路向各分配电箱供电，2#总配电...
