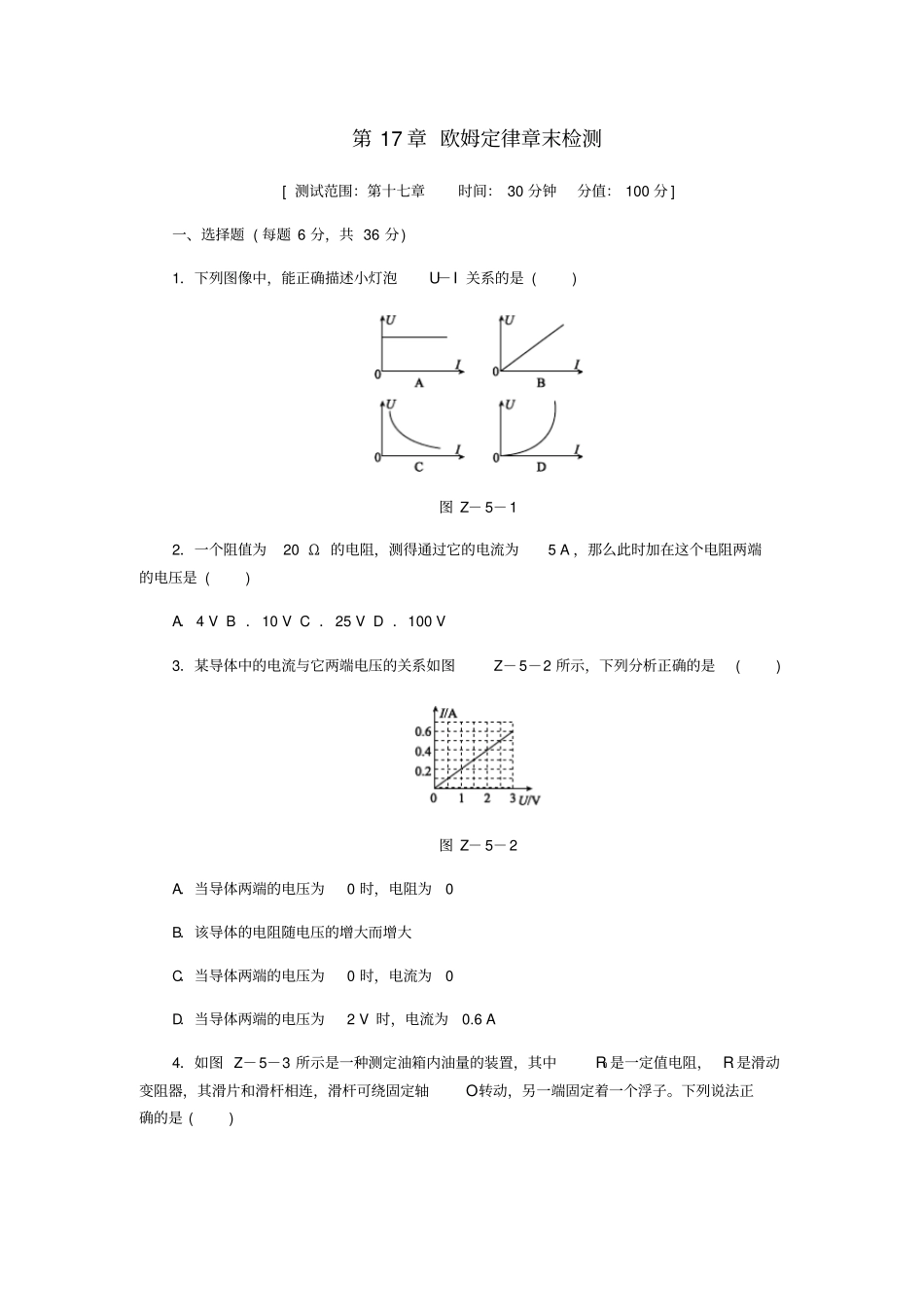

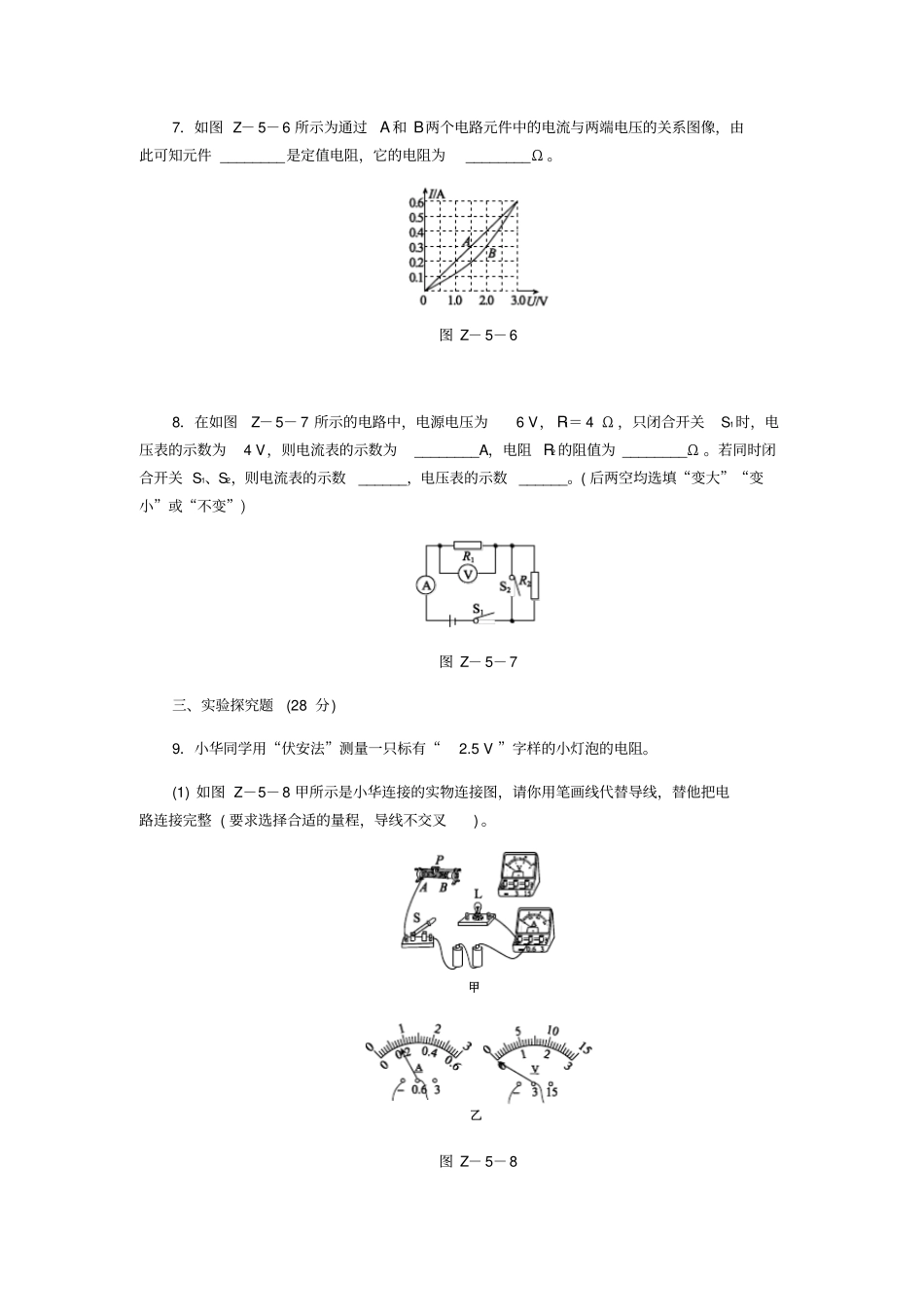

第17章欧姆定律章末检测[测试范围：第十七章时间：30分钟分值：100分]一、选择题(每题6分，共36分)1．下列图像中，能正确描述小灯泡U－I关系的是()图Z－5－12．一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是()A．4VB．10VC．25VD．100V3．某导体中的电流与它两端电压的关系如图Z－5－2所示，下列分析正确的是()图Z－5－2A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而增大C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A4．如图Z－5－3所示是一种测定油箱内油量的装置，其中R0是一定值电阻，R是滑动变阻器，其滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是()图Z－5－3A．油量变少，电流表示数不变B．油量越少，电流表示数越大C．油量越多，电流表示数越小D．油量越多，电流表示数越大5．(多选)如图Z－5－4所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻Rx阻值的电路是()图Z－5－46．如图Z－5－5所示的电路中，电源电压不变，定值电阻R的阻值为R0，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数为U0。断开开关S，把定值电阻R换成阻值为2R0的另一定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为()图Z－5－5A．5ΩB．10ΩC．15ΩD．20Ω二、填空题(每空4分，共24分)7．如图Z－5－6所示为通过A和B两个电路元件中的电流与两端电压的关系图像，由此可知元件________是定值电阻，它的电阻为________Ω。图Z－5－68．在如图Z－5－7所示的电路中，电源电压为6V，R1＝4Ω，只闭合开关S1时，电压表的示数为4V，则电流表的示数为________A，电阻R2的阻值为________Ω。若同时闭合开关S1、S2，则电流表的示数______，电压表的示数______。(后两空均选填“变大”“变小”或“不变”)图Z－5－7三、实验探究题(28分)9．小华同学用“伏安法”测量一只标有“2.5V”字样的小灯泡的电阻。(1)如图Z－5－8甲所示是小华连接的实物连接图，请你用笔画线代替导线，替他把电路连接完整(要求选择合适的量程，导线不交叉)。图Z－5－8(2)电路连接完成后，小华闭合开关S，发现小灯泡L不发光，电流表、电压表的示数如图乙所示。电路中出现的故障可能是_________________________________________。(3)排除电路故障后，小华继续进行实验，并将测得的实验数据记录在下表中。小华发现三次测量的灯丝电阻相差较大，通过交流，其他同学也都有类似的发现。经讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释。因为，如果是误差，那么三次测得的电阻值应该相差________(选填“较大”或“较小”)，并具有____________(选填“逐次增大”“逐次减小”或“时大时小”)的特点。实验序号123电压U/V2.02.53.0电流I/A0.180.200.23灯丝电阻R/Ω11.112.513.0(4)通过回忆实验时小灯泡________的变化，小华推断灯丝的电阻可能与温度有关。经过查阅资料他了解到：灯丝的温度越高，其电阻越大，且大多数金属的电阻都具有此特点。据此，他设计了一个简易的测温装置。用一段具有这种性质的金属丝代替小灯泡接入如图甲所示的电路中，若要满足温度升高时温度显示表的示数变大，温度显示表应由图甲中的________表改装而成。四、计算题(12分)10．如图Z－5－9甲所示，某工厂要研发一种新型材料，要求对该材料能够承受的撞击力进行测试。在测试时将材料样品(不计质量)平放在压力传感器上，闭合开关S，由静止自由释放重物，经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。电源电压U＝24V，定值电阻R0＝10Ω。求：(1)在重物下落的过程中，压力传感器的电阻是多少。(2)在撞击过程中，样品受到的最大撞击力是多少。图Z－5－9详解详析1．D[解析]小灯泡的电阻是变化的，当灯泡两端的电压增大时，灯丝的温度升高，其电阻增大，因此，电流随电压的变化量越来越小，故D项正确。...
