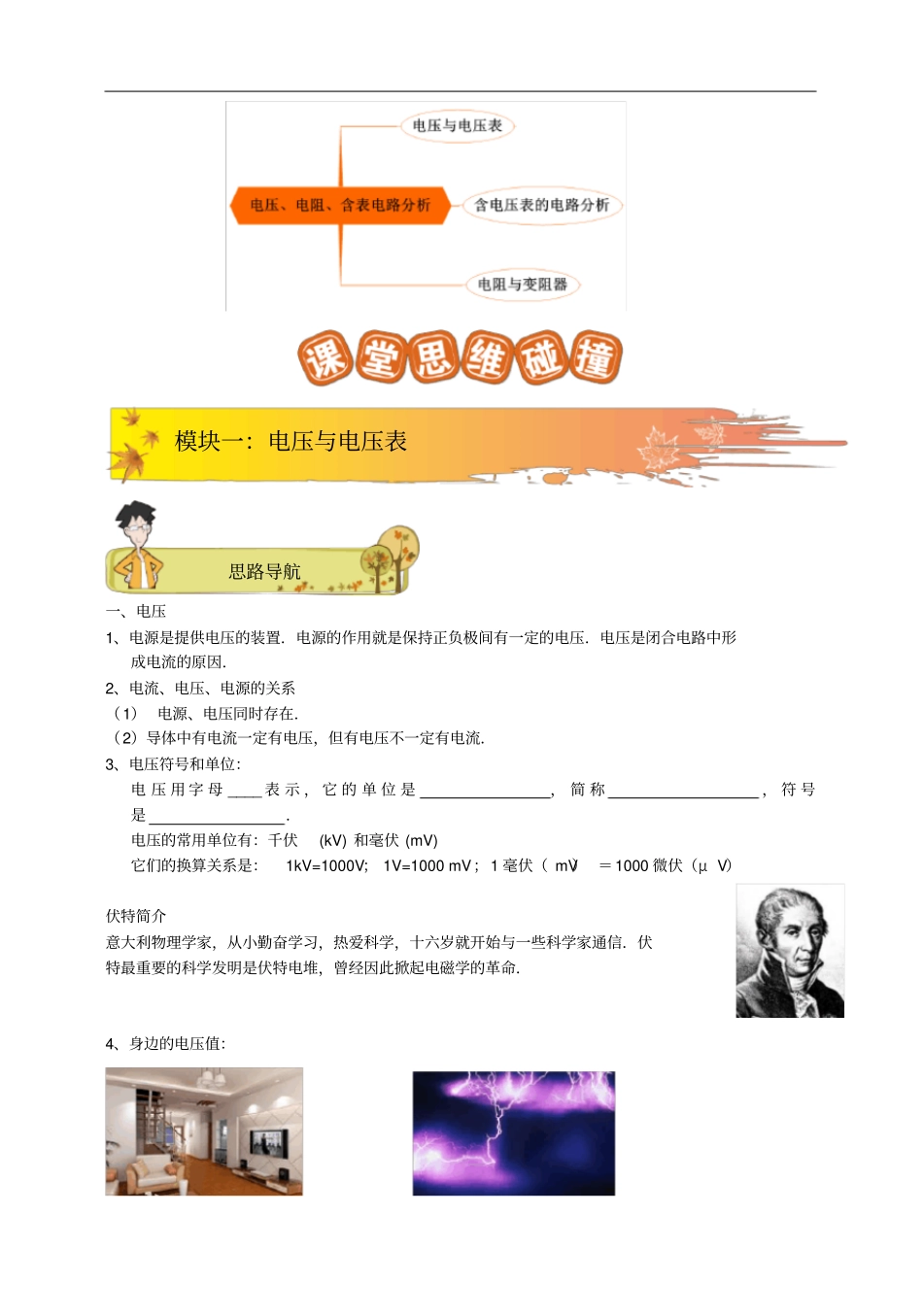

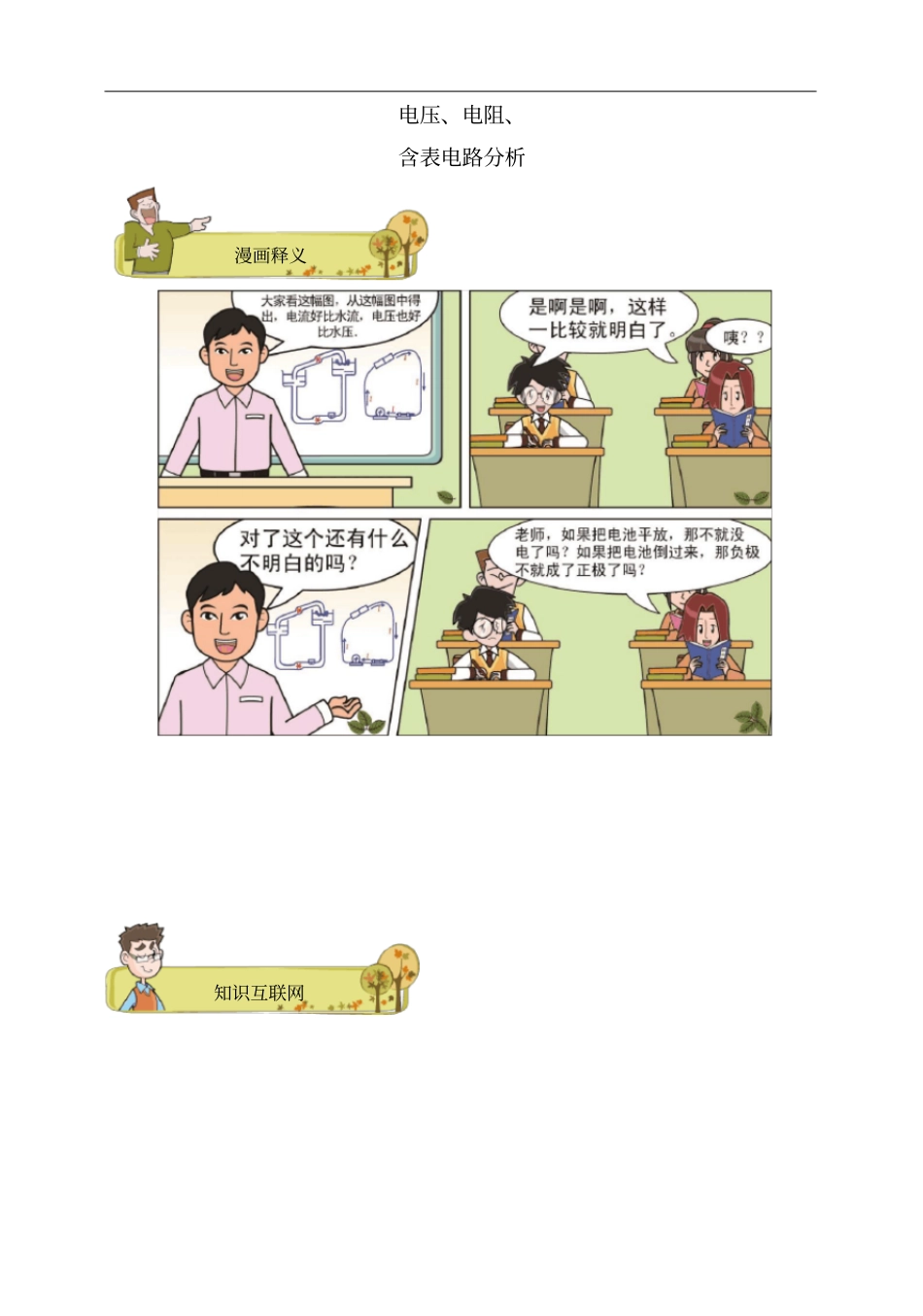

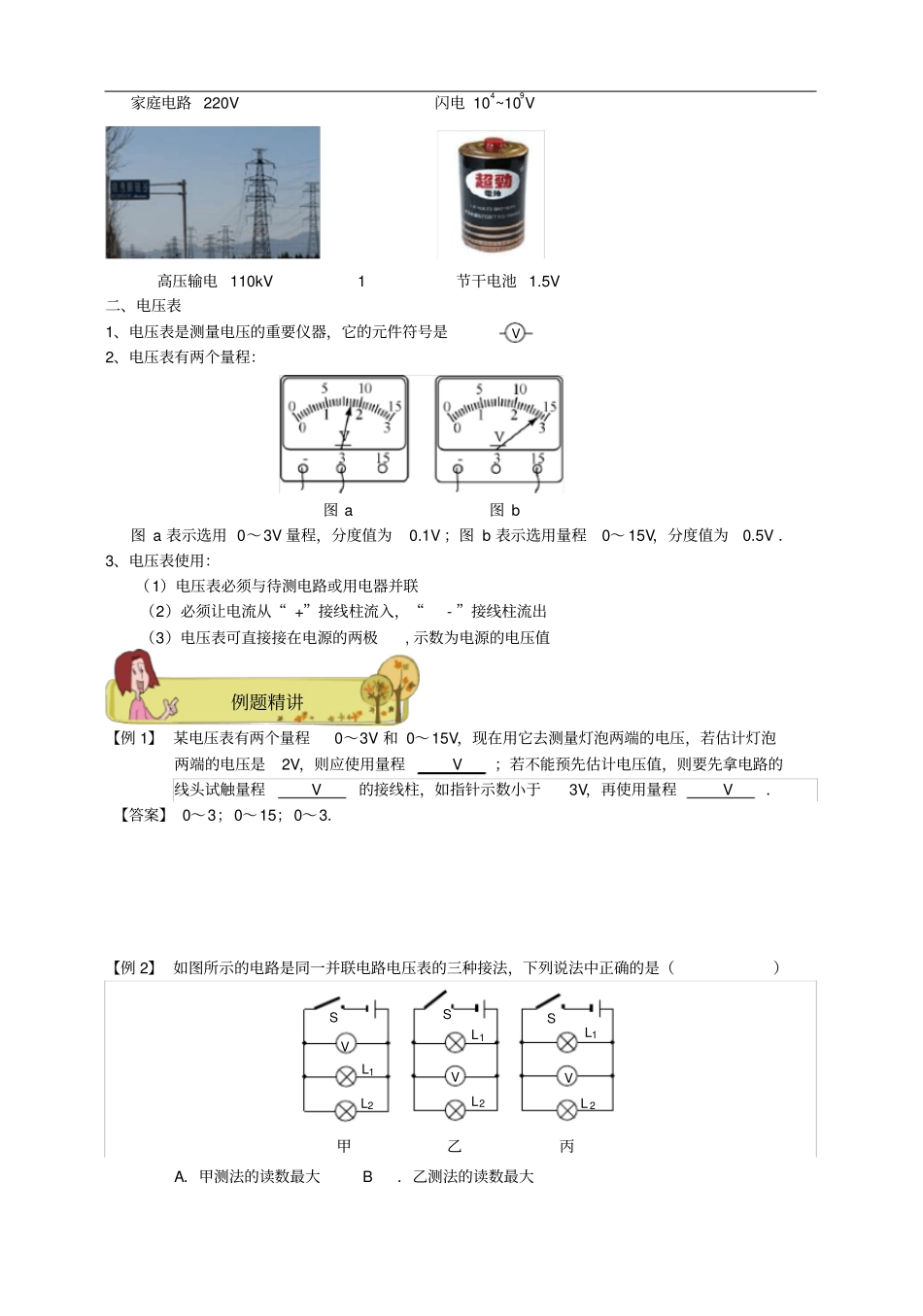

电压、电阻、含表电路分析知识互联网漫画释义一、电压1、电源是提供电压的装置.电源的作用就是保持正负极间有一定的电压.电压是闭合电路中形成电流的原因.2、电流、电压、电源的关系(1)电源、电压同时存在.(2)导体中有电流一定有电压,但有电压不一定有电流.3、电压符号和单位:电压用字母____表示,它的单位是,简称,符号是.电压的常用单位有:千伏(kV)和毫伏(mV)它们的换算关系是:1kV=1000V;1V=1000mV;1毫伏(mV)=1000微伏(μV)伏特简介意大利物理学家,从小勤奋学习,热爱科学,十六岁就开始与一些科学家通信.伏特最重要的科学发明是伏特电堆,曾经因此掀起电磁学的革命.4、身边的电压值:思路导航模块一:电压与电压表家庭电路220V闪电104~109V高压输电110kV1节干电池1.5V二、电压表1、电压表是测量电压的重要仪器,它的元件符号是2、电压表有两个量程:图a图b图a表示选用0~3V量程,分度值为0.1V;图b表示选用量程0~15V,分度值为0.5V.3、电压表使用:(1)电压表必须与待测电路或用电器并联(2)必须让电流从“+”接线柱流入,“-”接线柱流出(3)电压表可直接接在电源的两极,示数为电源的电压值【例1】某电压表有两个量程0~3V和0~15V,现在用它去测量灯泡两端的电压,若估计灯泡两端的电压是2V,则应使用量程V;若不能预先估计电压值,则要先拿电路的线头试触量程V的接线柱,如指针示数小于3V,再使用量程V.【答案】0~3;0~15;0~3.【例2】如图所示的电路是同一并联电路电压表的三种接法,下列说法中正确的是()SL1L2VSL1L2VSL2L1V甲乙丙A.甲测法的读数最大B.乙测法的读数最大例题精讲VC.丙测法的读数最大D.三种测法的读数一样大【答案】D【例3】如图1、2所示,电流表、电压表的指针对应的读数是()A.0.4A、2.6VB.0.08A、13VC.0.08A、2.6VD.0.4A、13V【答案】B【例4】下图是四个用电压表测量灯L1两端电压的实物连接图,其中正确的是()【答案】B1、含电压表的电路分析:(1)将电压表视为断路,判断电路中用电器的连接状态.(2)(跨界法判断电压表的测量范围)先沿着电压表两端的连线,找到两个与其他用电器连接的点;再顺着电流的流向,看电流从哪个连接点开始分流(这个点可称为“分流点”),思路导航模块二:含电压表的电路分析分别通过电压表和用电器,然后汇合到另一个点(这个点可称为“汇合点”),那么分流后与汇合前的电流流过的这二部份(电压表与相应的用电器)就是并联关系,这个电压表测量的就是这二个点之间的所有用电器的电压.2、串并联电路中的电压规律:(1)串联电路:电路总电压等于各部分用电器电压之和.即U=U1+U2+⋯⋯+Un(2)并联电路:电路总电压与各支路部分电压均相等.U=U1=U2=⋯⋯=Un【例5】说出下列电压表测的是什么电压?ABCD【答案】L2;L2;电源;电源.【例6】图中二个电压表分别测量哪部分电路两端电压?R1R2V1V2A【答案】V1测的是R1,R2串联部份两端的电压.V2测的就是R1两端电压.【例7】如图(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为()SR1R2V2V1(a)(b)A.1.7V;6.8VB.6.8V;1.7VC.1.7V;8.5VD.8.5V;1.7V【答案】B【例8】如图所示,已知电源电压为10V.闭合开关后,电压表V1示数是8V,电压表V2示数为7V,则L1、L2、L3两端电压依次为()例题精讲A.2V、5V、3VB.1V、6V、2VC.3V、5V、2VD.3V、2V、5V【答案】C1、电阻:导体对电流阻碍作用的大小.用R表示.(1)不同的导体,电阻一般不同.电阻是导体本身的一种性质,与电压,电流无关.(2)利用电压和电流的大小虽然可以对电阻值进行计算,但是它们并不能决定电阻值的大小.2.决定电阻大小的因素:导体的长度,材料,横截面积,温度.(1)大多数金属都是温度升高时电阻变大,但一般导体的电阻随温度的变化而改变很小;所以在研究一般问题时,往往忽略这个变化,而认为其电阻不随温度而改变.(2)电阻定律(电阻决定式):LRS3、电阻单位及其换算:(1)国际单位:欧姆()(2)常用单位:兆欧(MΩ)、千欧(kΩ)(2)换算:631MΩ=10Ω=10kΩ(教师版)练习:128k...
