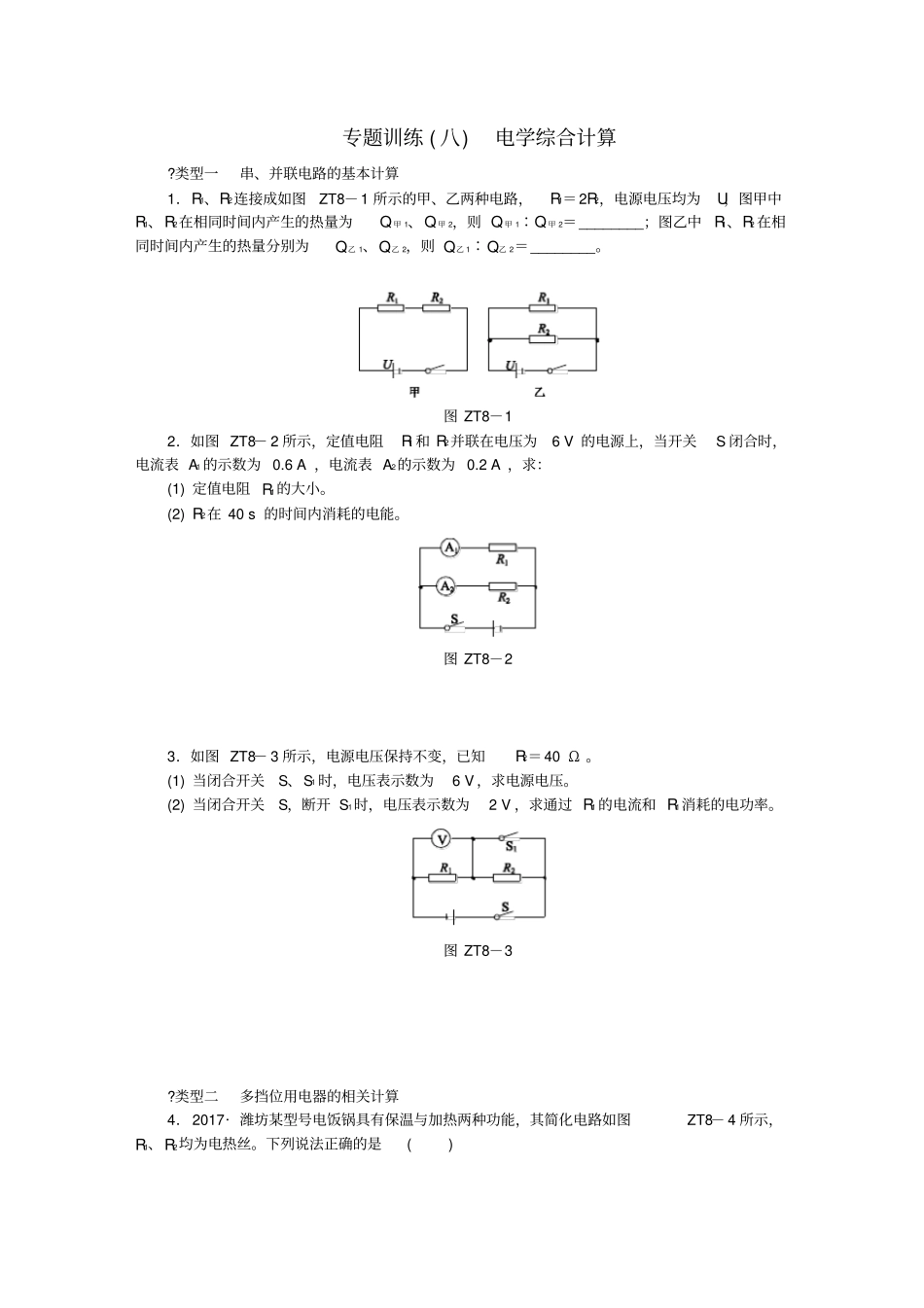

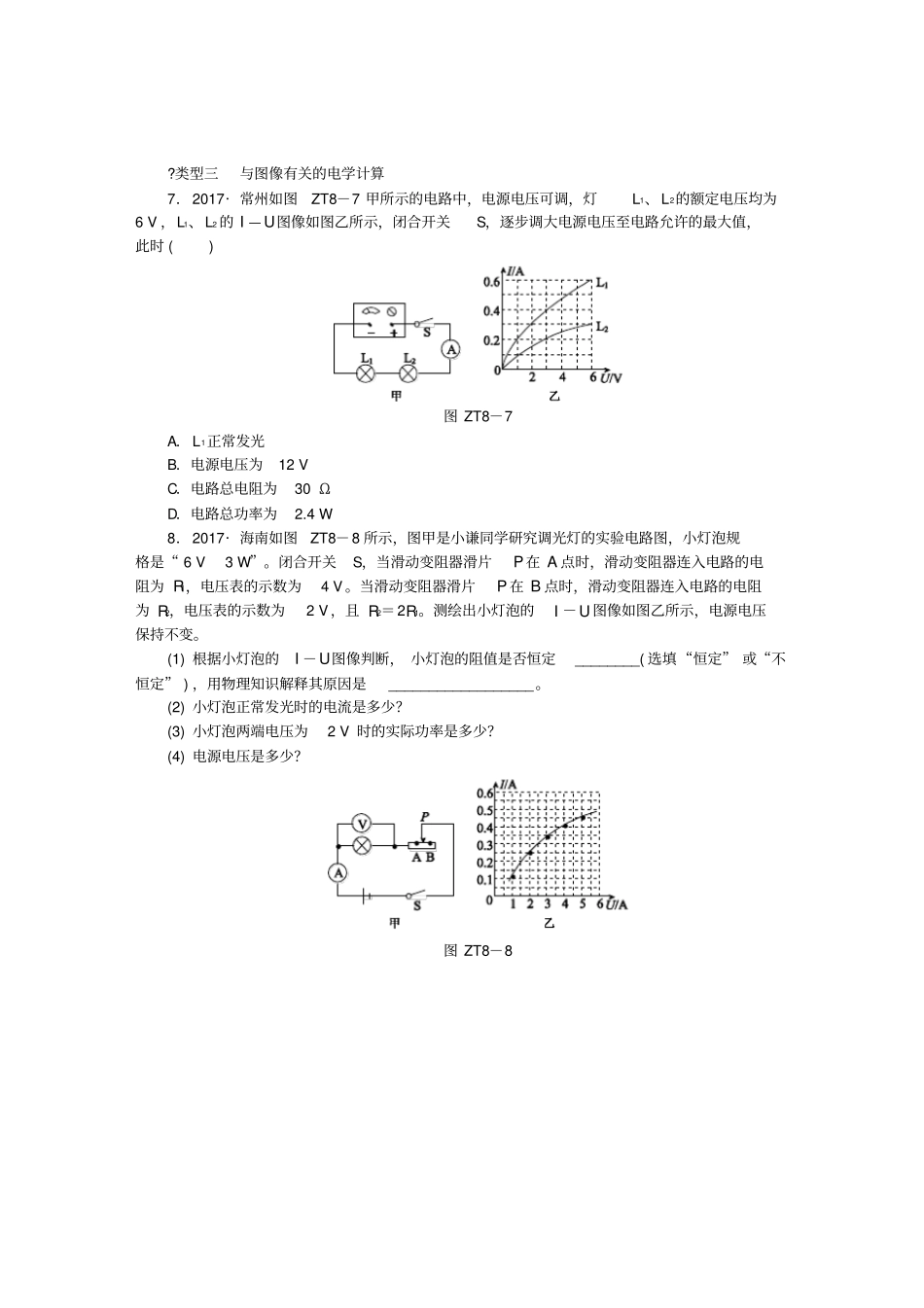

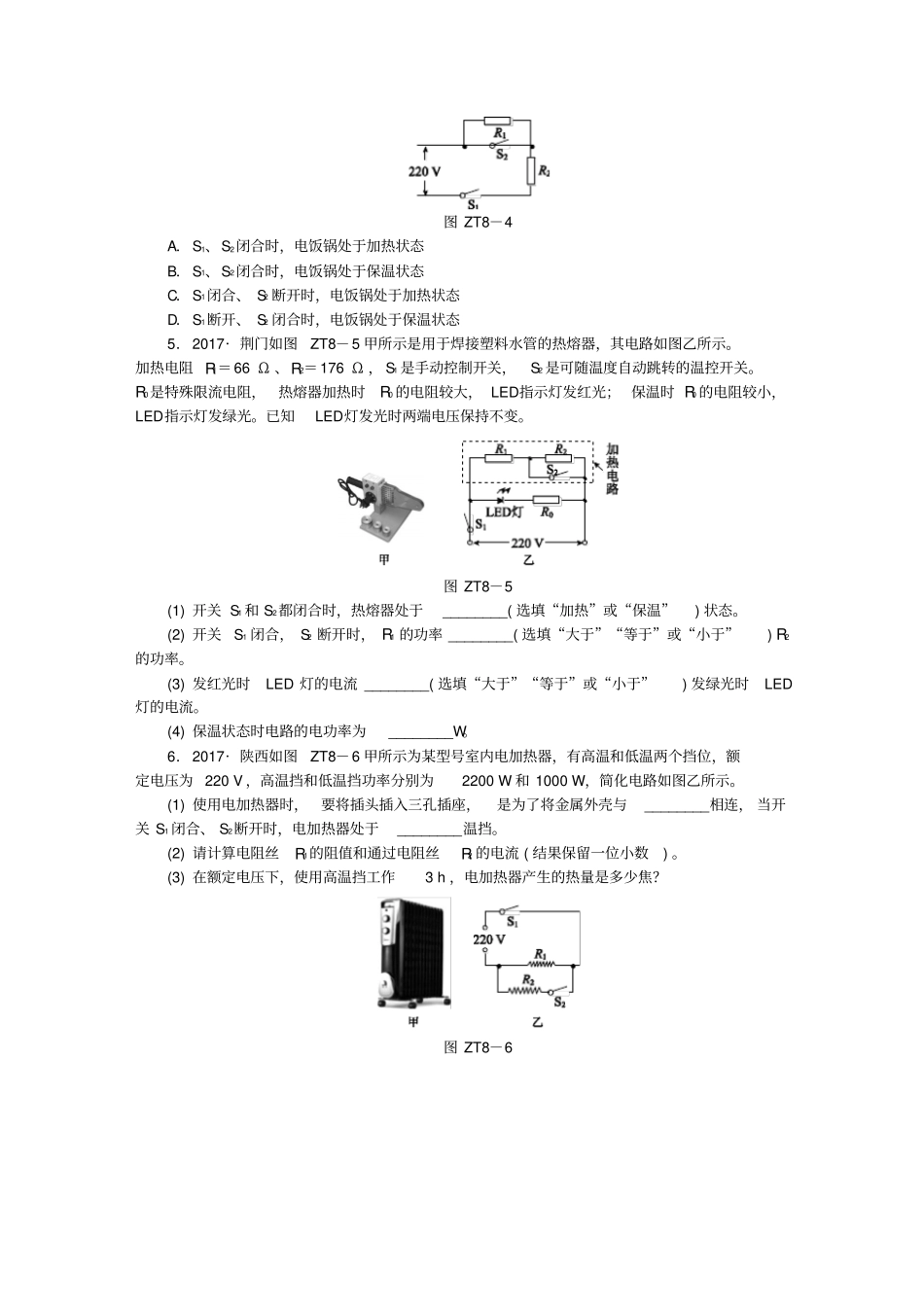

专题训练(八)电学综合计算?类型一串、并联电路的基本计算1．R1、R2连接成如图ZT8－1所示的甲、乙两种电路，R1＝2R2，电源电压均为U，图甲中R1、R2在相同时间内产生的热量为Q甲1、Q甲2，则Q甲1∶Q甲2＝________；图乙中R1、R2在相同时间内产生的热量分别为Q乙1、Q乙2，则Q乙1∶Q乙2＝________。图ZT8－12．如图ZT8－2所示，定值电阻R1和R2并联在电压为6V的电源上，当开关S闭合时，电流表A1的示数为0.6A，电流表A2的示数为0.2A，求：(1)定值电阻R1的大小。(2)R2在40s的时间内消耗的电能。图ZT8－23．如图ZT8－3所示，电源电压保持不变，已知R2＝40Ω。(1)当闭合开关S、S1时，电压表示数为6V，求电源电压。(2)当闭合开关S，断开S1时，电压表示数为2V，求通过R1的电流和R1消耗的电功率。图ZT8－3?类型二多挡位用电器的相关计算4．2017·潍坊某型号电饭锅具有保温与加热两种功能，其简化电路如图ZT8－4所示，R1、R2均为电热丝。下列说法正确的是()图ZT8－4A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态5．2017·荆门如图ZT8－5甲所示是用于焊接塑料水管的热熔器，其电路如图乙所示。加热电阻R1＝66Ω、R2＝176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关。R0是特殊限流电阻，热熔器加热时R0的电阻较大，LED指示灯发红光；保温时R0的电阻较小，LED指示灯发绿光。已知LED灯发光时两端电压保持不变。图ZT8－5(1)开关S1和S2都闭合时，热熔器处于________(选填“加热”或“保温”)状态。(2)开关S1闭合，S2断开时，R1的功率________(选填“大于”“等于”或“小于”)R2的功率。(3)发红光时LED灯的电流________(选填“大于”“等于”或“小于”)发绿光时LED灯的电流。(4)保温状态时电路的电功率为________W。6．2017·陕西如图ZT8－6甲所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为220V，高温挡和低温挡功率分别为2200W和1000W，简化电路如图乙所示。(1)使用电加热器时，要将插头插入三孔插座，是为了将金属外壳与________相连，当开关S1闭合、S2断开时，电加热器处于________温挡。(2)请计算电阻丝R1的阻值和通过电阻丝R2的电流(结果保留一位小数)。(3)在额定电压下，使用高温挡工作3h，电加热器产生的热量是多少焦？图ZT8－6?类型三与图像有关的电学计算7．2017·常州如图ZT8－7甲所示的电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I—U图像如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时()图ZT8－7A．L1正常发光B．电源电压为12VC．电路总电阻为30ΩD．电路总功率为2.4W8．2017·海南如图ZT8－8所示，图甲是小谦同学研究调光灯的实验电路图，小灯泡规格是“6V3W”。闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V。当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2＝2R1。测绘出小灯泡的I－U图像如图乙所示，电源电压保持不变。(1)根据小灯泡的I－U图像判断，小灯泡的阻值是否恒定________(选填“恒定”或“不恒定”)，用物理知识解释其原因是__________________。(2)小灯泡正常发光时的电流是多少？(3)小灯泡两端电压为2V时的实际功率是多少？(4)电源电压是多少？图ZT8－8?类型四电学中的范围问题9．如图ZT8－9所示电路中，电源电压不变，R1为滑动变阻器，R2为定值电阻。开关S闭合后，当滑片P在变阻器的两端A、B之间滑动的过程中，电压表的最大示数为4V，电流表的示数变化范围是0.4～1.2A。则下列结论正确的是()A．R2＝10ΩB．R1的最大电阻为5ΩC．电源电压为6VD．电阻R2的电功率变化范围是1.6～4.8W图ZT8－910．如图ZT8－10所示的电路中，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则滑动变阻器的电阻允许调节的范围是______________Ω，该电路的最大...
