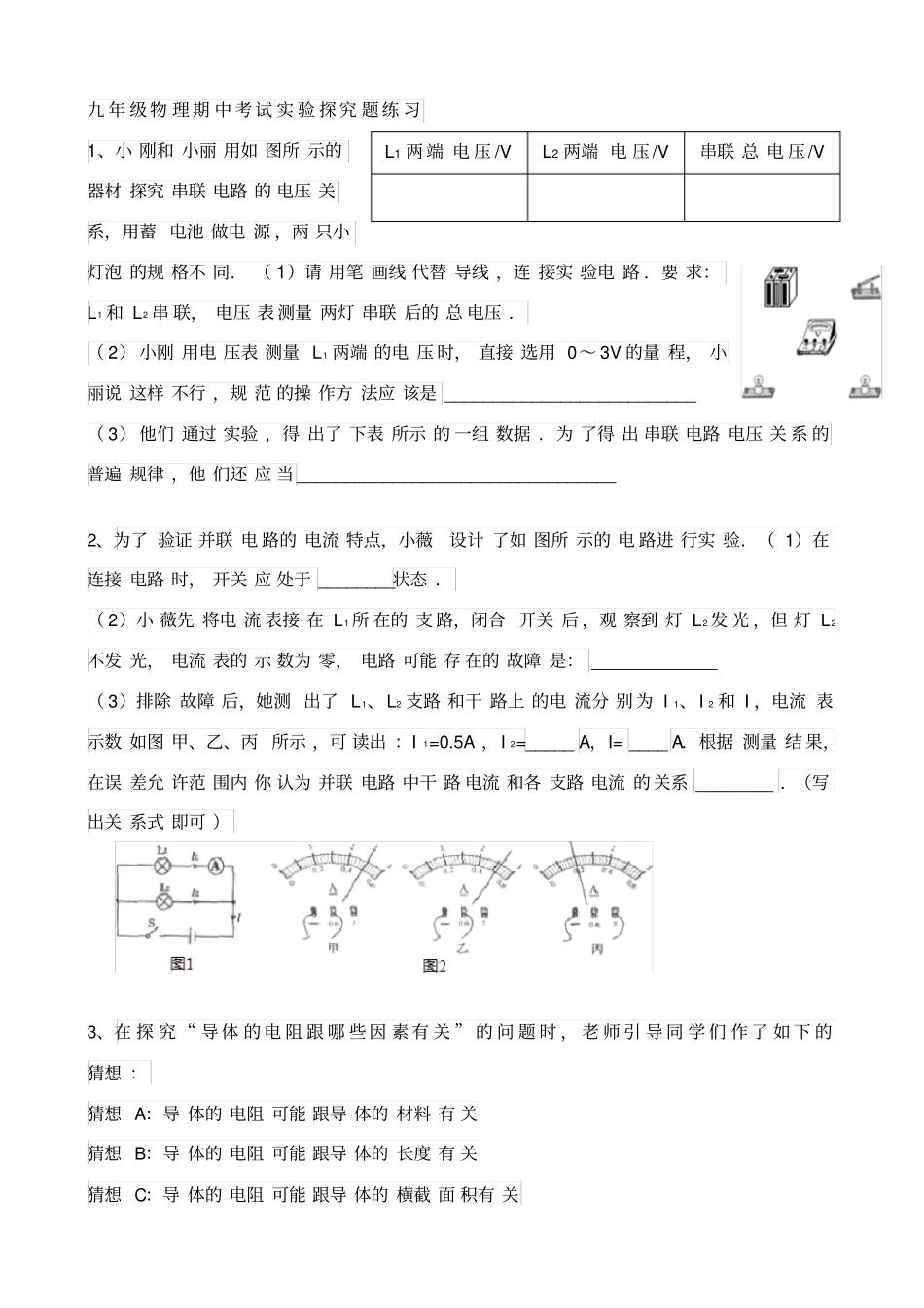

九年级物理期中考试实验探究题练习1、小刚和小丽用如图所示的器材探究串联电路的电压关系，用蓄电池做电源，两只小灯泡的规格不同．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．（2）小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是__________________________（3）他们通过实验，得出了下表所示的一组数据．为了得出串联电路电压关系的普遍规律，他们还应当_________________________________2、为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验．（1）在连接电路时，开关应处于________状态．（2）小薇先将电流表接在L1所在的支路，闭合开关后，观察到灯L2发光，但灯L2不发光，电流表的示数为零，电路可能存在的故障是：_____________（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出：I1=0.5A，I2=_____A，I=____A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系________．（写出关系式即可）3、在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：猜想A：导体的电阻可能跟导体的材料有关猜想B：导体的电阻可能跟导体的长度有关猜想C：导体的电阻可能跟导体的横截面积有关L1两端电压/VL2两端电压/V串联总电压/V现有以下器材：待用金属丝的规格如下表、电源（电压未知）、小灯泡、开关和若干导线．序号材料长度/m横截面积/mm21锰铜合金丝2镍铬合金丝3镍铬合金丝4镍铬合金丝1（1）为了验证上述A猜想是否正确，小明选择序号为_______的两根金属丝，将金属丝分别接入如图15所示的A、B间，闭合开关，观察灯泡的亮暗来比较金属丝电阻的大小．此实验采用的方法叫_______．（2）小明选择序号为2、3两根金属丝，将金属丝分别接入A、B间，闭合开关，观察到灯泡第一次的亮度小于第二次的亮度，说明第二次接入电路的金属丝的阻值_______（填“较大”或“较小”）．由此可验证上述_____（填“A”、“B”或“C”）猜想，结论是______________________．（3）在探究导体的电阻可能跟导体的长度有关的实验时，小灯泡已被损坏了，如果仍然利用上述器材来探究导体电阻的大小与长度是否有关，给你换用一只电压表，请画出一个能探究该实验原理的电路图．（用“”表示金属丝，导线根数不限）（4）除了上述猜想外，请你再提出一个导体的电阻跟哪些因素有关的猜____________________，并举一实例来验证你的猜想____________________________________．5、阅读短文，回答文后问题树木在低温时细胞受伤，会造成枝条电阻发生变化．用电阻测量法可以鉴别树木的耐寒能力．实验时，取某待测树种当年生长的粗细、长短相同的一些枝条分别放入不同的冷冻箱内，在不同的温度下冷冻，24h后取出．等恢复至室温时，测量这些枝条上相同距离的两点间电阻．该树种的部分测量数据如下表所示．冷冻温度/℃-40-30-20-100枝条电阻/Ω（1）如图a所示为测量枝条电阻的电路，请用笔画线代替导线将电路连接完整．（2）在测量冷冻温度为-20℃的枝条电阻时，电压表读数为，电流表示数如图b所示，请算出电阻填入表格中．（3）在图c中画出枝条电阻和冷冻温度关系的图象．（4）由图象可知，该树种枝条电阻大小与冷冻温度的关系为______________________________．6、小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有““字样．（1）右图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中．实验次123①小灯泡正常工作时的电阻为______Ω．②小亮从数据中发现，灯泡的电阻是变化的，你认为影响其变化的主要因素_____．（3）完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阴值Rx．他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材（电压未知的电源、量程合适的电压表、滑动变阻器、开关各一个．导线），在不改动电压表位置及其连...
