二级减速器设计VIP免费

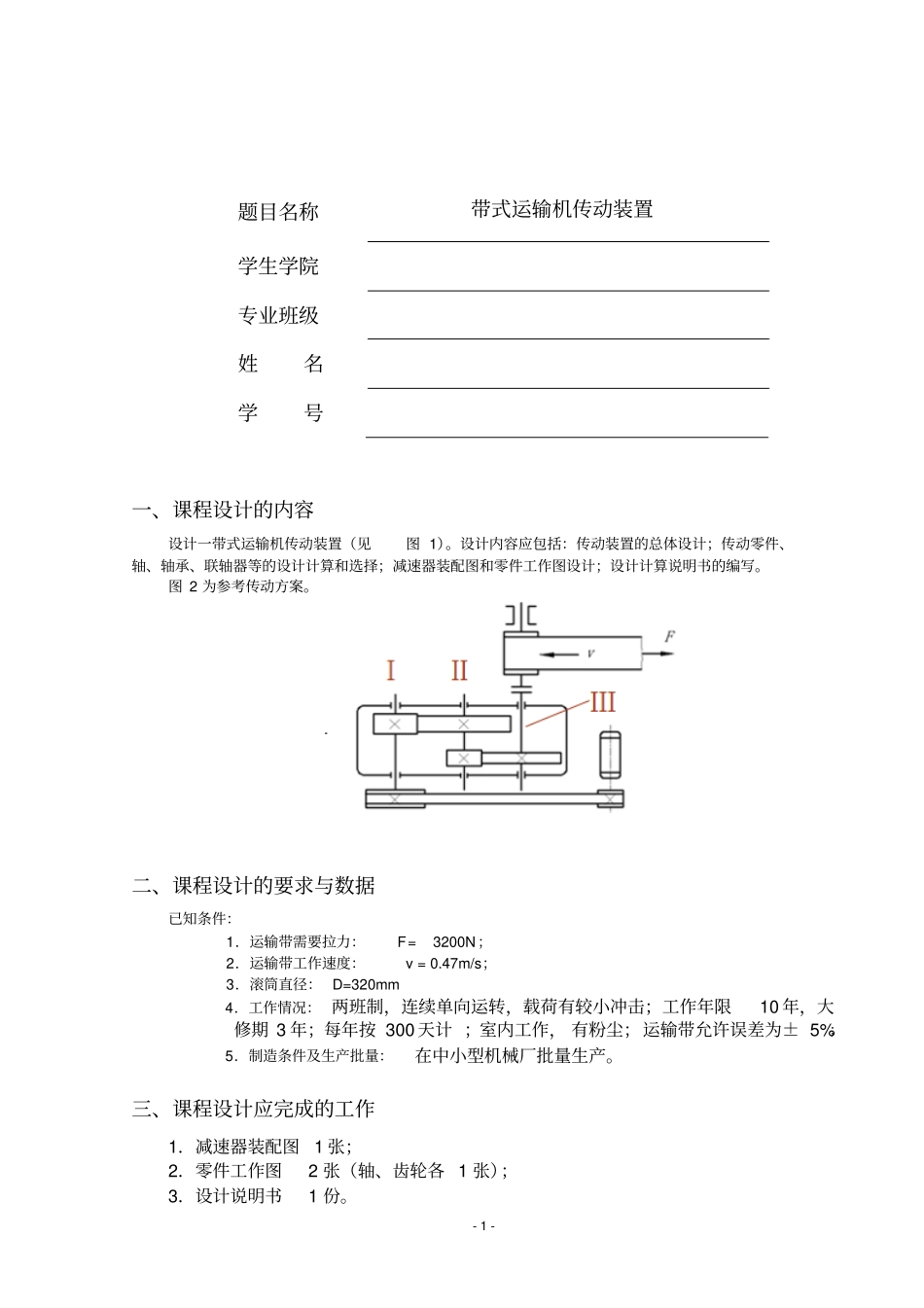

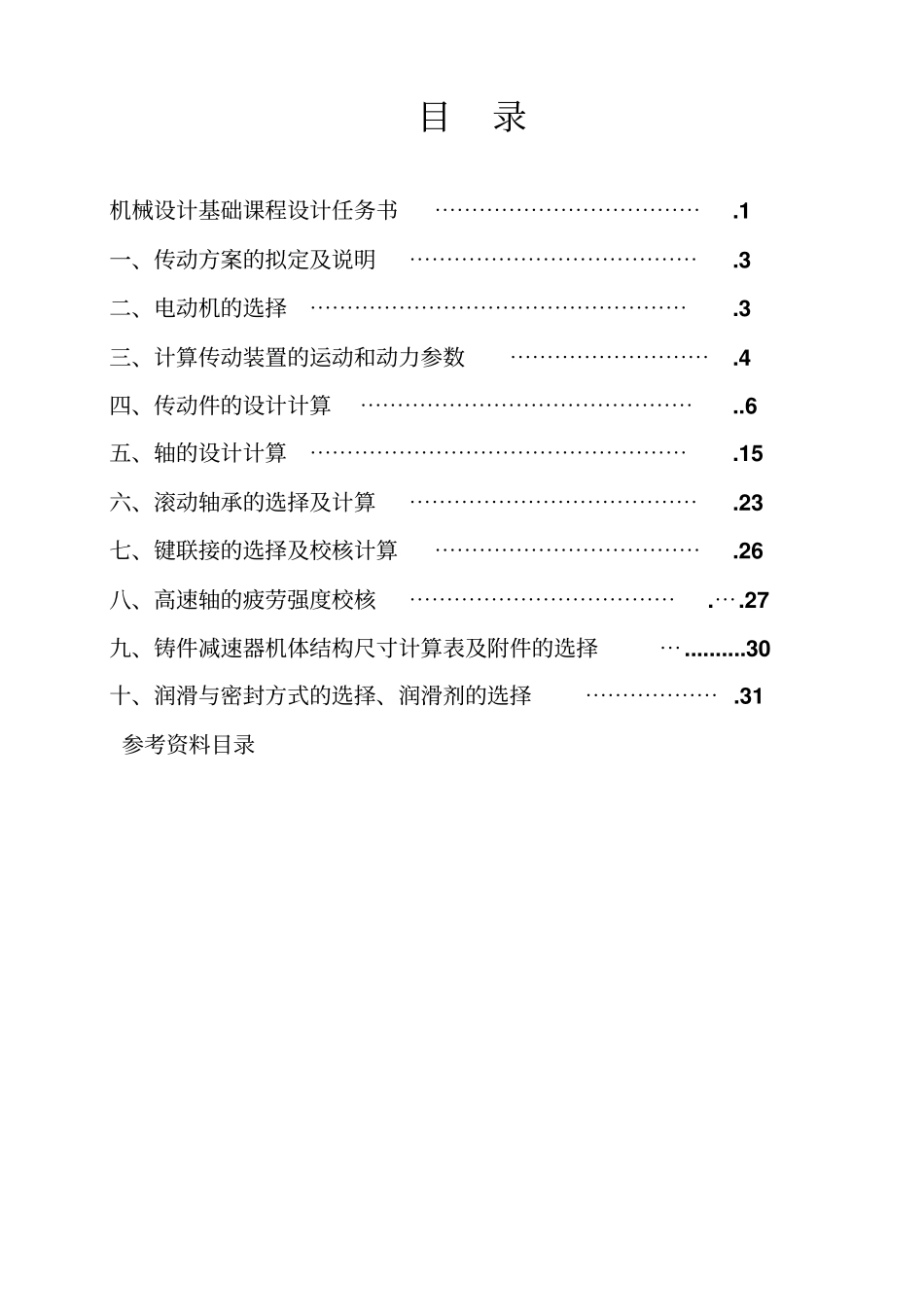

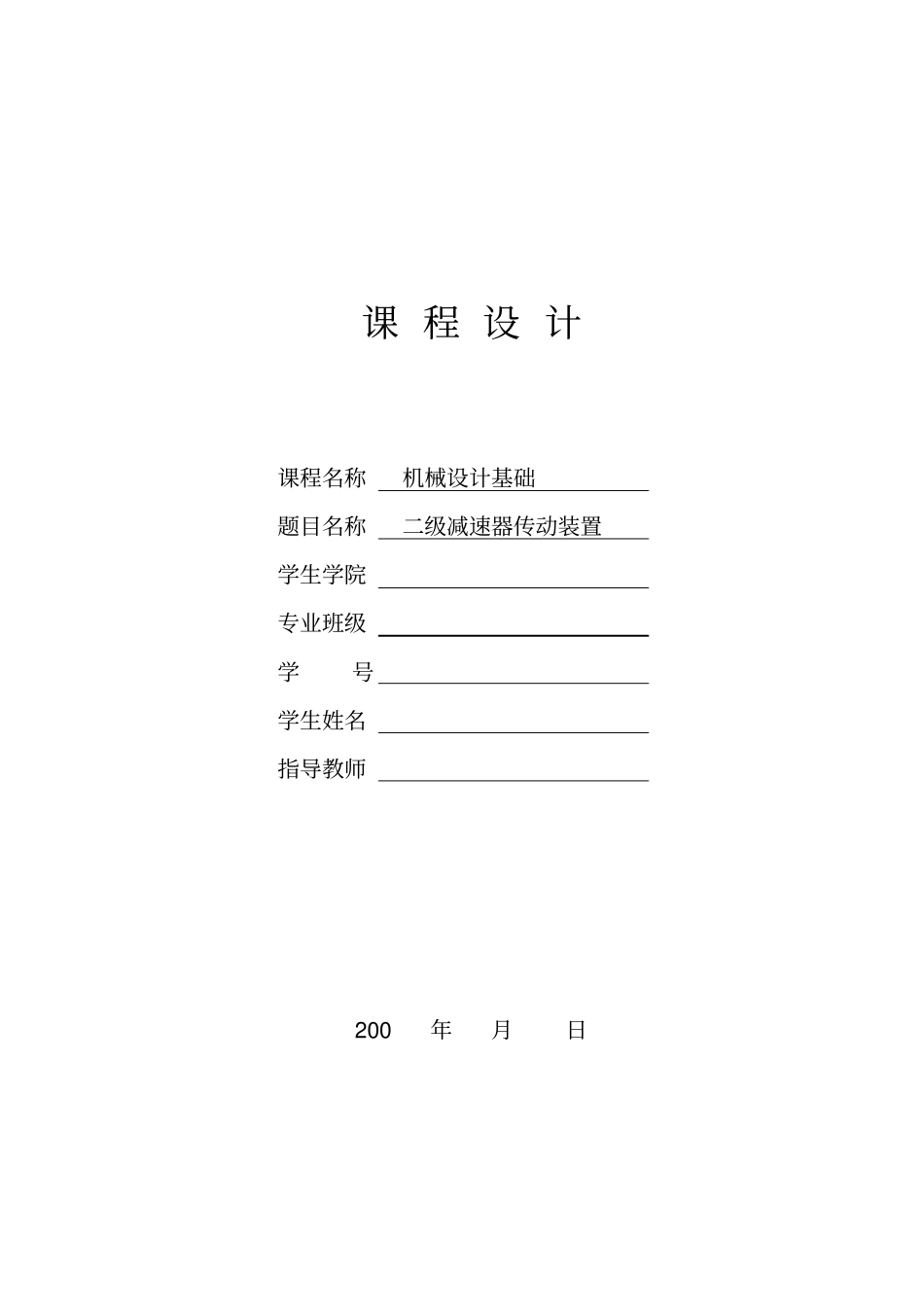

课程设计课程名称机械设计基础题目名称二级减速器传动装置学生学院专业班级学号学生姓名指导教师200年月日目录机械设计基础课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1一、传动方案的拟定及说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3二、电动机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3三、计算传动装置的运动和动力参数⋯⋯⋯⋯⋯⋯⋯⋯⋯.4四、传动件的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6五、轴的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.15六、滚动轴承的选择及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.23七、键联接的选择及校核计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.26八、高速轴的疲劳强度校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯.27九、铸件减速器机体结构尺寸计算表及附件的选择⋯..........30十、润滑与密封方式的选择、润滑剂的选择⋯⋯⋯⋯⋯⋯.31参考资料目录-1-题目名称带式运输机传动装置学生学院专业班级姓名学号一、课程设计的内容设计一带式运输机传动装置（见图1）。设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。图2为参考传动方案。二、课程设计的要求与数据已知条件：1．运输带需要拉力：F=3200N；2．运输带工作速度：v=0.47m/s；3．滚筒直径：D=320mm4．工作情况：两班制，连续单向运转，载荷有较小冲击；工作年限10年，大修期3年；每年按300天计；室内工作，有粉尘；运输带允许误差为±5%；5．制造条件及生产批量：在中小型机械厂批量生产。三、课程设计应完成的工作1．减速器装配图1张；2．零件工作图2张（轴、齿轮各1张）；3．设计说明书1份。-2-四、课程设计进程安排序号设计各阶段内容地点起止日期一设计准备:明确设计任务；准备设计资料和绘图用具教1-201第18周一二传动装置的总体设计:拟定传动方案；选择电动机；计算传动装置运动和动力参数传动零件设计计算:带传动、齿轮传动主要参数的设计计算教1-201第18周一至第18周二三减速器装配草图设计:初绘减速器装配草图；轴系部件的结构设计；轴、轴承、键联接等的强度计算;减速器箱体及附件的设计教1-201第18周二至第19周一四完成减速器装配图:教1-201第19周二至第20周一五零件工作图设计教1-201第20周周二六整理和编写设计计算说明书教1-201第20周周三至周四七课程设计答辩工字2-617第20周五五、应收集的资料及主要参考文献1孙桓,陈作模.机械原理[M].北京：高等教育出版社，2001.2濮良贵,纪名刚.机械设计[M].北京：高等教育出版社，2001.3王昆,何小柏,汪信远.机械设计/机械设计基础课程设计[M].北京：高等教育出版社，1995.4机械制图、机械设计手册等书籍。发出任务书日期：2008年6月23日指导教师签名：计划完成日期：2008年7月11日基层教学单位责任人签章：主管院长签章：-3-设计计算及说明结果一、传动方案的拟定及说明传动方案给定为三级减速器（包含开式齿轮减速和两级圆柱齿轮传动减速），说明如下：为了估计传动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算其驱动卷筒的转速Wn，即min07.2832014.347.0100060100060rDvnW二、电动机选择1．电动机类型和结构型式按工作要求和工作条件，选用一般用途的三项异步电动机。它为卧式封闭结构2．电动机容量1)卷筒的输出力F=3200N卷筒轴的输出功率ＰＷkWFvPW504.1100047.0320010002)电动机输出功率ＰdWdpP传动装置的总效率54233221式中，...21为从电动机至卷筒轴之间的各传动机构和轴承的效率。由参考书1表2-4查得：弹性联轴器99.01；滚子轴承99.02；圆柱齿轮传动97.03；卷筒轴滑动轴承96.04；V带传动5=0.96则825.096.099.097.099.096.023故kWpPWd823.1825.0504.13．电动机额定功率edP-4-设计计算及说明结果由[1]表20-1选取电动机额定功率kWPed2.24．电动机的转速选定电动机的型号为Y112M-6。主要性能如下表：电机型号额定功率满载转速HDXEY112M-62.2KW940r/min11228X605、计算传动装置的总传动比i并分配传动比1）、总传动比i=n0/nw=33.492)、分配传动比假设V带传动分配的传动比72.3i1，则二级展开式圆柱齿轮减速器总传动比。i=9ii1二级减速器...
