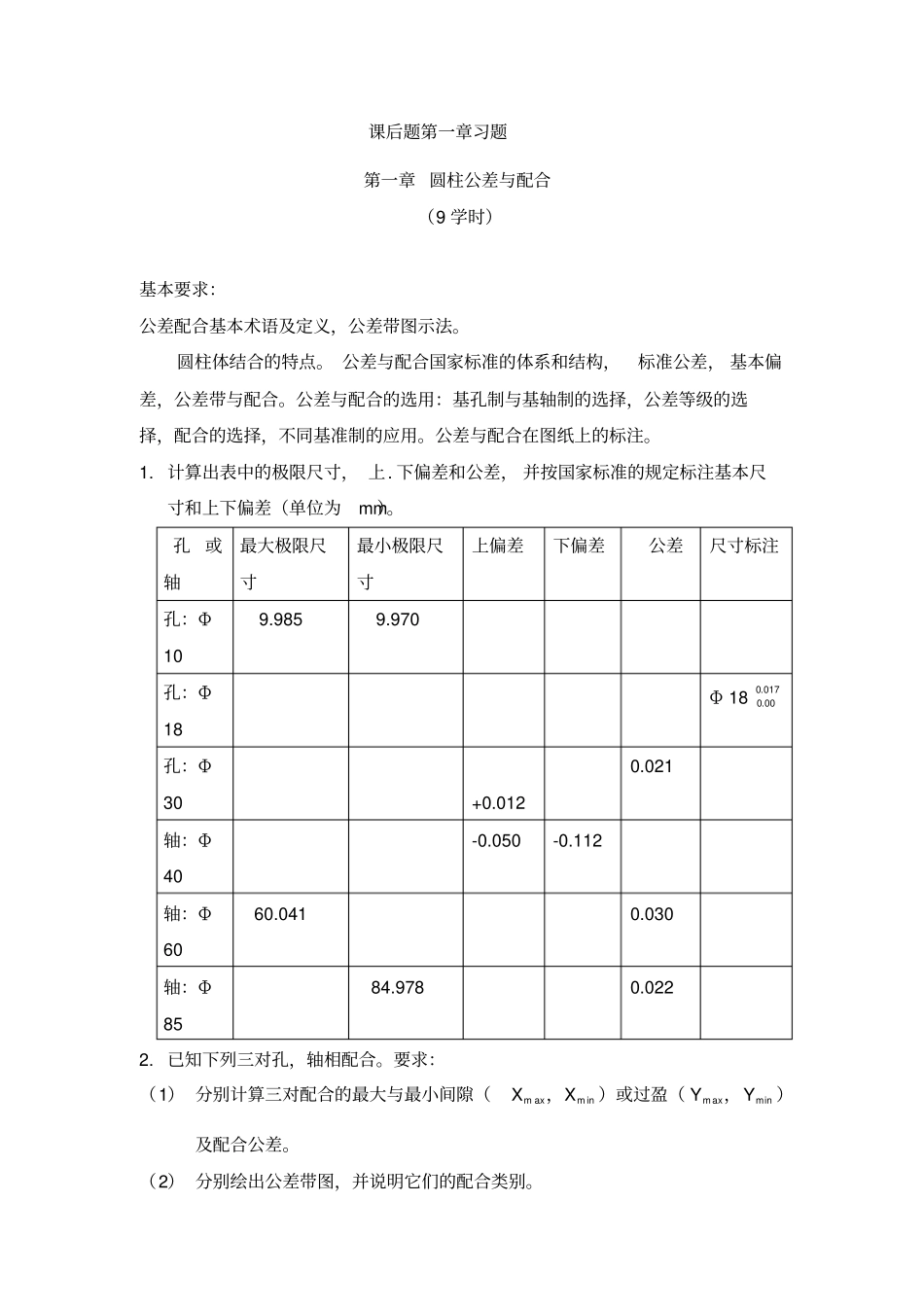

课后题第一章习题第一章圆柱公差与配合（9学时）基本要求：公差配合基本术语及定义，公差带图示法。圆柱体结合的特点。公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。公差与配合在图纸上的标注。1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm）。孔或轴最大极限尺寸最小极限尺寸上偏差下偏差公差尺寸标注孔：Φ109.9859.970孔：Φ18Φ18017.000.0孔：Φ30+0.0120.021轴：Φ40-0.050-0.112轴：Φ6060.0410.030轴：Φ8584.9780.0222.已知下列三对孔，轴相配合。要求：（1）分别计算三对配合的最大与最小间隙（Xmax，Xmin）或过盈（Ymax，Ymin）及配合公差。（2）分别绘出公差带图，并说明它们的配合类别。①孔：Φ20033.00轴：Φ20065.0098.0②孔：Φ35007.0018.0轴：Φ350016.0③孔：Φ55030.00轴：Φ55060.0041.03.下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？（1）Φ50H8/f7（2）Φ80G10/h10（3）Φ30K7/h6（4）Φ140H8/r8（5）Φ180H7/u6（6）Φ18M6/h54．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。（1）Φ60H9/d9（2）Φ30H8/f7（3）Φ50K7/h6（4）Φ30S7/h6（5）Φ50H7/u65.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。（1）配合的基本尺寸=25mm，Xmax=+0.086mm，Xmin=+0.020mm（2）配合的基本尺寸=40mm，Ymax=-0.076mm，Ymin=-0.035mm（3）配合的基本尺寸=60mm，Ymax=-0.032mm，Ymin=+0.046mm6.根据结构的要求，图1——1所示为黄铜套与玻璃透镜间的工作温度t=-50℃时，应有0.009—0.075mm的间隙量。如果设计者选择Φ50H8/f7配合，在20℃时进行装配，问所选配合是否合适？若不合适，应选哪种配合？（注：线膨胀系数α黄铜=19.5×106/℃，α玻璃=8×106/℃）。Φ50H8/f7图1-17.试验确定活塞与汽缸壁之间在工作是的间隙应有0.04——0.097mm范围内，假设在工作时活塞的温度th=100℃，装配温度t=20℃。汽缸的线形膨胀系数为αs=22×106/℃，活塞与汽缸的基本尺寸为95mm，试求活塞与汽缸的装配间隙等与多少？根据装配间隙确定合适的配合及孔，轴的极限偏差。第一章圆柱公差与配合1.孔或轴最大极限尺寸最小极限尺寸上偏差下偏差公差尺寸标注孔：Φ109.9859.970-0.015-0.0300.015Φ10-0.015-0.030孔：Φ1818.01718.00+0.017+0.0060.011Φ18017.000.0孔：Φ3030.01229.991+0.012-0.0090.021Φ30+0.012-0.009轴：Φ4039.95039.888-0.050-0.1120.062Φ40-0.050-0.060轴：Φ6060.04160.0110.041+0.0110.030Φ60+0.041+0.011轴：Φ8585.0084.9780-0.0220.022Φ85-0-0.0222.①Xmax=ES-ei=0.131mm，Xmin=EI-es=0.065mm，配合公差：Tx=Xmax-Xmin=0.066mm属于间隙配合图型如图1.1图1.1②Xmax=ES-ei=0.023mm，Ymin=Ei-es=-0.018mm，配合公差：Ty=Xmax-Ymin=0.041mm,属于过度配合图1.2图型如图1.2③Ymax=EI-es=-0.060mm，Ymin=ES-ei=-0.011mm，配合公差：Ty=Ymax-Ymin=0.049mm,属于过盈配合图型如图1.3图1.33.（1）基孔制，轴Φ50-0.030-0.060，孔Φ500.0460，间隙配合，Xmax=0.089，Xmin=0.025，配合公差：0.064图形如图1.4图1.4（2）基轴制，轴Φ800-0.120，孔Φ80+0.130+0.010，间隙配合，Xmax=0.250，Xmin=0.010，配合公差：0.240图形如图1.5图1.5（3）基轴制，轴Φ300-0.013，孔Φ300.006–0.015，过渡配合，Xmax=0.019，Ymax=-0.015，配合公差：0.034图形如图1.6图1.6（4）基孔制，轴Φ140+0.126+0.063，孔Φ140+0..0630，过盈配合，Ymax=-0.126，Ymin=0，配合公差：0.126图形如图1.7图1.7（5）基孔制，孔Φ180+0..0400，轴Φ180+0.261+0.236，过盈配合，Ymax=-0.261，Ymin=-0.196，配合公差：0.055图形如图1.8图1.8（6）基轴制，轴Φ180-0.008，孔Φ18-0.004-0.015，过度配合，Xmax=0....
