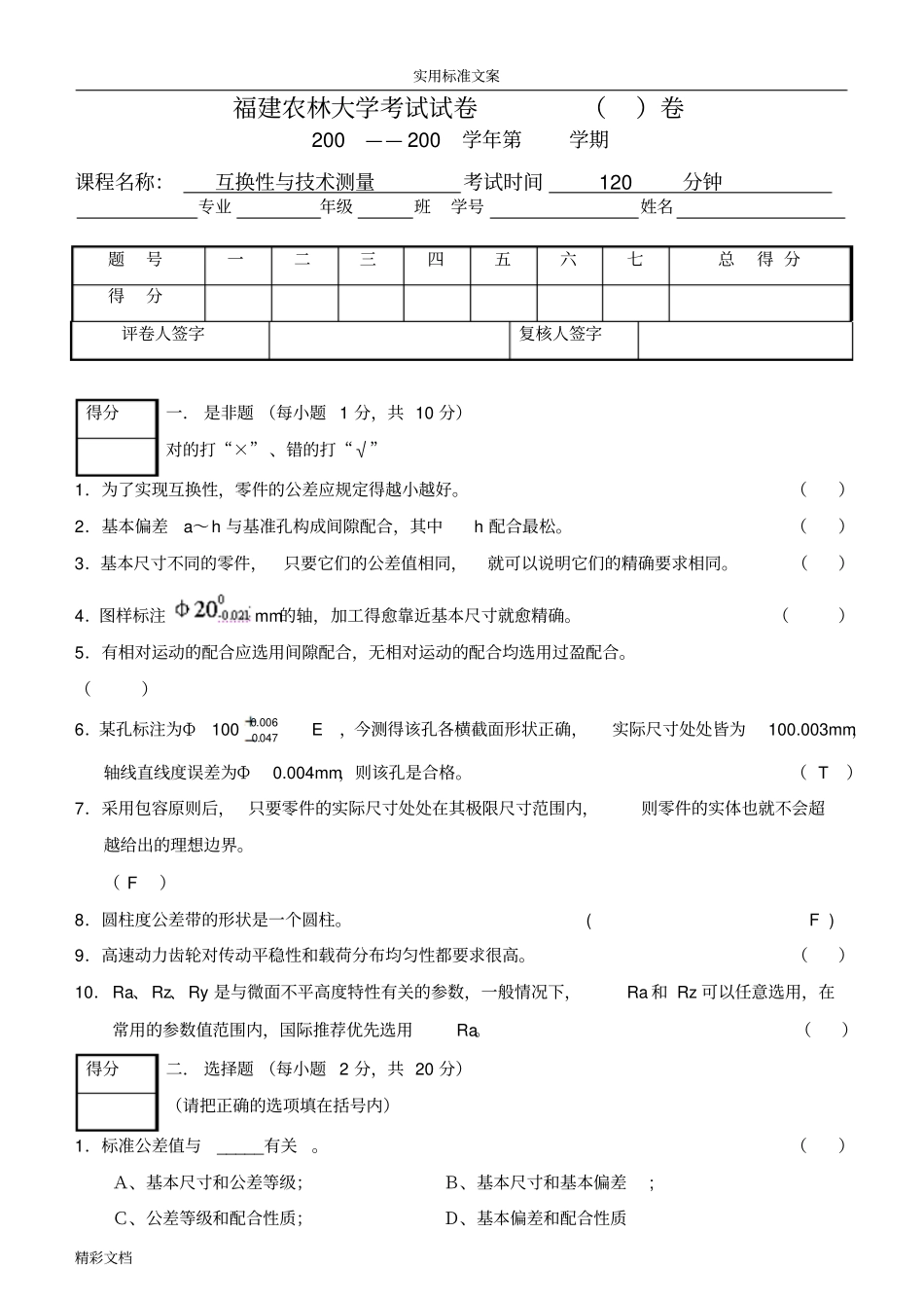

实用标准文案精彩文档福建农林大学考试试卷（）卷200——200学年第学期课程名称：互换性与技术测量考试时间120分钟专业年级班学号姓名题号一二三四五六七总得分得分评卷人签字复核人签字得分一．是非题（每小题1分，共10分）对的打“×”、错的打“√”1．为了实现互换性，零件的公差应规定得越小越好。（）2．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。（）3．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精确要求相同。（）4．图样标注mm的轴，加工得愈靠近基本尺寸就愈精确。（）5．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。（）6．某孔标注为Ф100006.0047.0E，今测得该孔各横截面形状正确，实际尺寸处处皆为100.003mm，轴线直线度误差为Ф0.004mm，则该孔是合格。（T）7．采用包容原则后，只要零件的实际尺寸处处在其极限尺寸范围内，则零件的实体也就不会超越给出的理想边界。（F）8．圆柱度公差带的形状是一个圆柱。(F)9．高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。（）10．Ra、Rz、Ry是与微面不平高度特性有关的参数，一般情况下，Ra和Rz可以任意选用，在常用的参数值范围内，国际推荐优先选用Ra。（）得分二．选择题（每小题2分，共20分）（请把正确的选项填在括号内）1．标准公差值与_____有关。（）Ａ、基本尺寸和公差等级；Ｂ、基本尺寸和基本偏差;Ｃ、公差等级和配合性质；Ｄ、基本偏差和配合性质实用标准文案精彩文档2．最大实体尺寸是_____的统称。（）Ａ、minD和mind；Ｂ、maxD和maxd；Ｃ、mind和maxD；Ｄ、maxd和minD3、齿轮分度圆齿厚偏差主要影响齿轮传动的。（）A、传递运动的准确性B、传动平稳性C、承载能力D、齿厚侧隙4、径向全跳动公差带的形状和公差带形状相同。（）A、圆度B、圆柱度C、同轴度D、位置度5、国标规定优先选用基孔制配合，是。()A、因为孔比轴难加工B、为了减少孔和轴的公差带数量C、为了减少一定尺寸孔用刀、量具的规格数量6、当轴的基本偏差为时，与H基准孔配合形成间隙配合。()A、a～hB、j～nC、p～zD、za～zc7、平键联结中，键宽与键槽宽的配合应采用。()A、基孔制B、基轴制C、基孔制或基轴制D、基孔制和非基轴制8、某配合的最大间隙为+25μm，配合公差为40μm，则该配合是。（）A、间隙配合B、过渡配合C、过盈配合D、过渡配合或过盈配合9．光滑极限量规止规的设计尺寸应为工件的。（）Ａ、最大极限尺寸；Ｂ、最小极限尺寸；Ｃ、最大实体尺寸；Ｄ、最小实体尺寸10、在取样长度范围内，被测轮廓线上各点至基准线的距离的算术平均值，记为。（）A、RaB、RyC、RzD、Sm得分三．填空题（每空1分，共18分）1．已知7100m的上偏差为+0.048，下偏差为+0.013，100的IT6级公差值为0.022，那么1006m的上偏差为，下偏差为。2．同一零件上，工作表面的粗糙度参数值__非工作表面的粗糙度参数值(填“大于”或“小于”)。3．标准规定，第Ⅰ公差组的检验组用来检定齿轮的；第Ⅱ公差组的检验组实用标准文案精彩文档用来检定齿轮的；第Ⅲ公差组的检验组用来检定齿轮的。4.图样上规定健槽对轴的对称度公差为0.05mm，则该键槽中心偏离轴的轴线距离不得大于mm。5．检验φ023.0023.055mm轴用的光滑极限量规通规的基本尺寸为mm，止规的基本尺寸为mm。6．滚动轴承国家标准将内圈内径的公差带规定在零线的。7．一销轴尺寸标注如图2.14所示，试按要求填空，并填表。（1）销轴的局部实际尺寸必须在mm至mm之间。（2）当销轴的直径为最大实体尺寸_____mm时，允许的轴线直线度误差为____mm。此时，销轴为一个Φ10mm的。（3）填表（mm）单一要素实际尺寸销轴轴线的直线度公差Φ10Φ9.995Φ9.985得分四．根据下列要求和说明，在零件图中进行标注。（共9分）（1）φ30K7和φ50M7采用包容原则。（2）底面F的平面度公差为0．02mm；φ30K7孔和φ50M7孔的内端面对它们的公共轴线的圆跳动公差为0．04mm。（3）φ30K7孔和φ50M7孔对它们的公共轴线的同轴度公差为0．03mm。（4）6-φ11H10对φ50M7孔的轴线和F面的位置度公差为0．05mm，被测要素的位置度公差应用最大实体要求。实用标准文案精彩文档得分五．指出下图...
