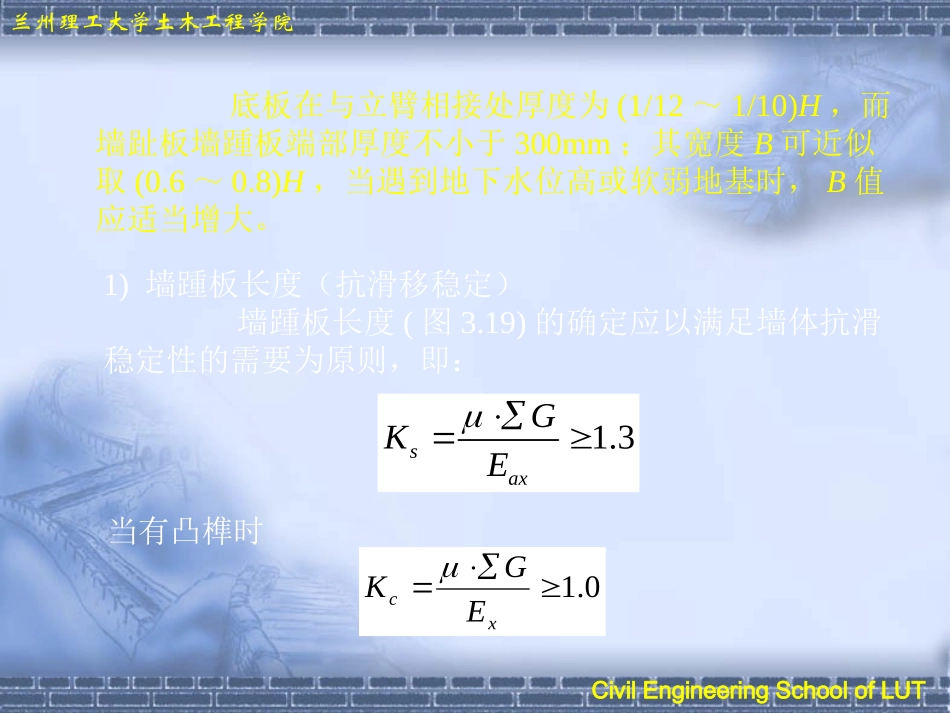

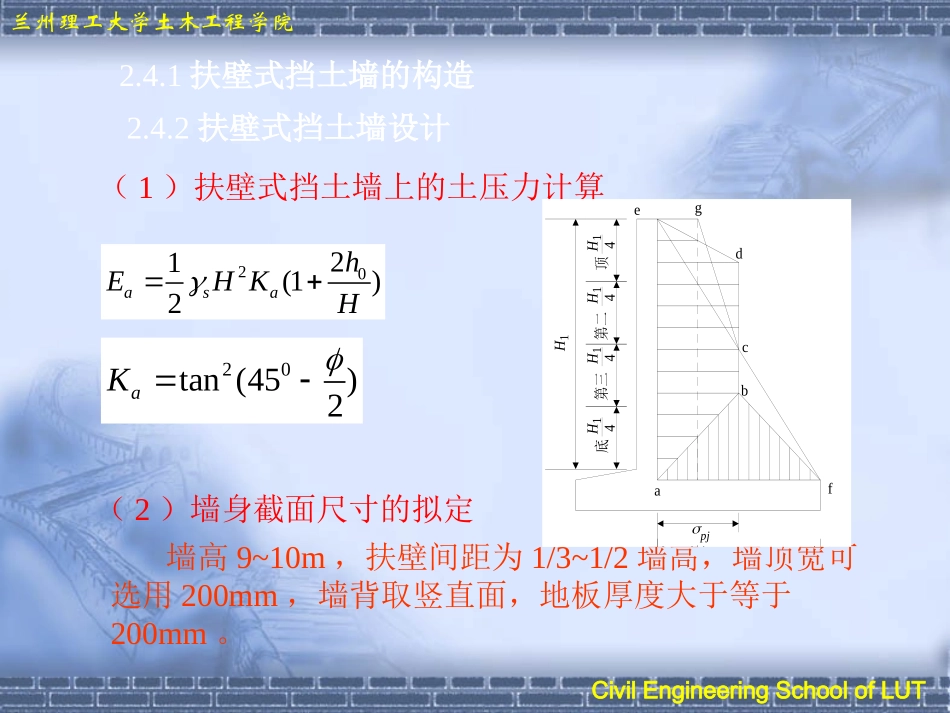

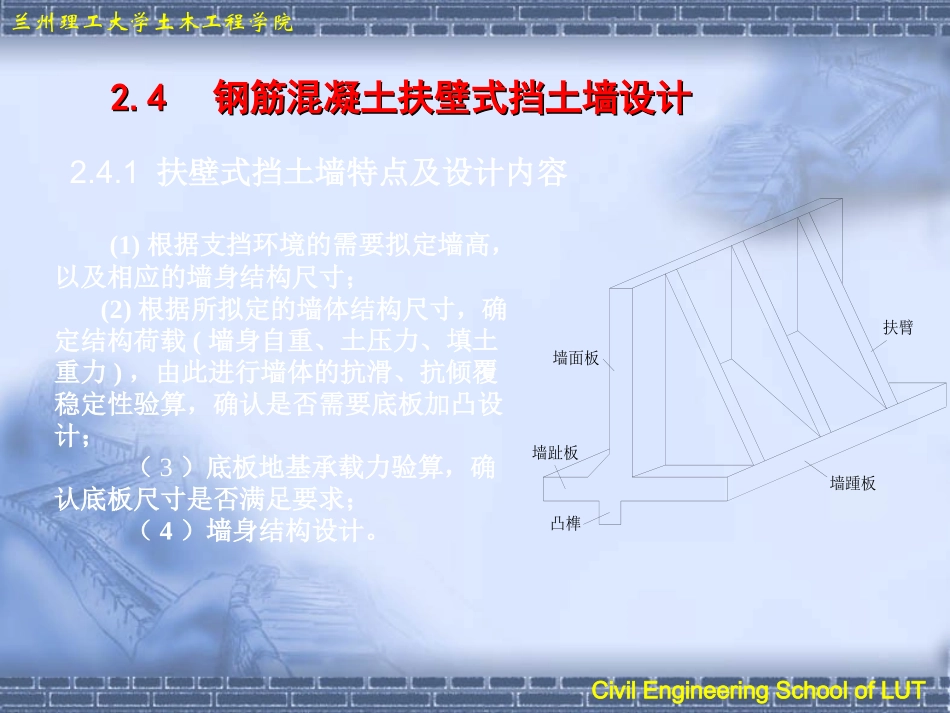

兰州理工大学土木工程学院CivilEngineeringSchoolofLUT2.42.4钢筋混凝土扶壁式挡土墙设计钢筋混凝土扶壁式挡土墙设计(1)根据支挡环境的需要拟定墙高，以及相应的墙身结构尺寸；(2)根据所拟定的墙体结构尺寸，确定结构荷载(墙身自重、土压力、填土重力)，由此进行墙体的抗滑、抗倾覆稳定性验算，确认是否需要底板加凸设计；（3）底板地基承载力验算，确认底板尺寸是否满足要求；（4）墙身结构设计。2.4.1扶壁式挡土墙特点及设计内容墙面板墙趾板扶臂墙踵板凸榫兰州理工大学土木工程学院CivilEngineeringSchoolofLUT2.4.2扶壁式挡土墙设计2.4.1扶壁式挡土墙的构造（1）扶壁式挡土墙上的土压力计算2021(1)2asahEHKH20tan(45)2aK（2）墙身截面尺寸的拟定墙高9~10m，扶壁间距为1/3~1/2墙高，墙顶宽可选用200mm，墙背取竖直面，地板厚度大于等于200mm。H14顶H14底H14第二H14第三H10H1pjegdcbaf兰州理工大学土木工程学院CivilEngineeringSchoolofLUT底板在与立臂相接处厚度为(1/12～1/10)H，而墙趾板墙踵板端部厚度不小于300mm；其宽度B可近似取(0.6～0.8)H，当遇到地下水位高或软弱地基时，B值应适当增大。1)墙踵板长度（抗滑移稳定）墙踵板长度(图3.19)的确定应以满足墙体抗滑稳定性的需要为原则，即：1.3saxGKE当有凸榫时0.1xcEGK兰州理工大学土木工程学院CivilEngineeringSchoolofLUT(1)土压力计算同悬臂式挡土墙。(2)墙踵板与墙趾板长度的确定同悬臂式挡土墙。(3)墙身内力计算1)墙趾板同悬臂式挡土墙。2)墙面板①墙面板的土压力荷载计算②墙面板的水平内力LLbbb0.41L0.41L扶臂墙面板水平板条112112112120120跨中正弯矩：202LMpj中012Hpj扶壁两端负弯矩：122LMpj端兰州理工大学土木工程学院CivilEngineeringSchoolofLUT3）墙锺板计算墙锺板计算同竖板(a)B3B2B1LmN1钢筋N7钢筋N4钢筋N2钢筋N5钢筋N3钢筋AhH18H18H18H185H1Lm4H1LmA(b)N3钢筋N5钢筋N4钢筋N6钢筋N3钢筋墙面板0.41Lb4LLmbLm4L4LLmLN26L6L32LN3N3N3N5钢筋A-A截面兰州理工大学土木工程学院CivilEngineeringSchoolofLUT(a)B3B2B1N1钢筋hH18H18H143H1N6钢筋N10钢筋N7钢筋N9钢筋N8钢筋N11钢筋(b)M1扶臂弯矩曲线材料图M2M3兰州理工大学土木工程学院CivilEngineeringSchoolofLUT2.5挡土墙的抗震验算②按照我国《公路工程抗震设计规范》的挡土墙抗震验算(1)地震时，因土压力增大而造成挡土墙的破坏①用地震角加大墙背和填土表面坡脚的公式22221sin()sin()[cos()]/cos()cos()12coscos()cos()aeEh基本烈度（度）地震角789非浸水'13036浸水'230510兰州理工大学土木工程学院CivilEngineeringSchoolofLUT我国《公路工程抗震设计规范》（JTJ004—89）规定，验算挡土墙的抗震强度和稳定性，只考虑垂直路线走向的水平地震作用。地震作用应与结构重力、土的重力和水的浮力相组合，其它荷载均不考虑。地震作用采用静力法计算。挡土墙应按表2.6规定的范围和要求，验算其抗震强度和稳定性。公路等级高速公路及一、二级公路三、四级公路基本烈度（度）项目7899非浸水不验算H>4验算验算验算岩石、非液化土及非软土地基浸水不验算验算验算验算液化土及软土地基验算验算验算验算抗滑动稳定系数cK1.1抗倾覆稳定系数oK1.2挡土墙抗震强度和稳定性验算范围和要求表2.6注：H为挡土墙墙趾至墙顶面的高度（m）。兰州理工大学土木工程学院CivilEngineeringSchoolofLUT挡土墙第i截面以上墙身重心处的水平地震荷载，应按下式计算：ihwizhiwiwECCKG式中ihwE——第i截面以上墙身重心处的水平地震荷载（kN）；iC——重要性修正系数，应按表2.7采用；zC——综合影响系数，取sC=0.25；hK——水平地震系数，应按表2.8采用；iwG——第i截面以上墙身圬工的重力（kN）；iw——水平地震荷载沿墙高的分布系数，应按表2.9采用。兰州理工大学土木工程学院CivilEngineeringSchoolofLUT结构重要性系数iC表2.7路线等级及构造物重要性修正系数iC高速公路和一级公路上的抗震重点工程1.7...
