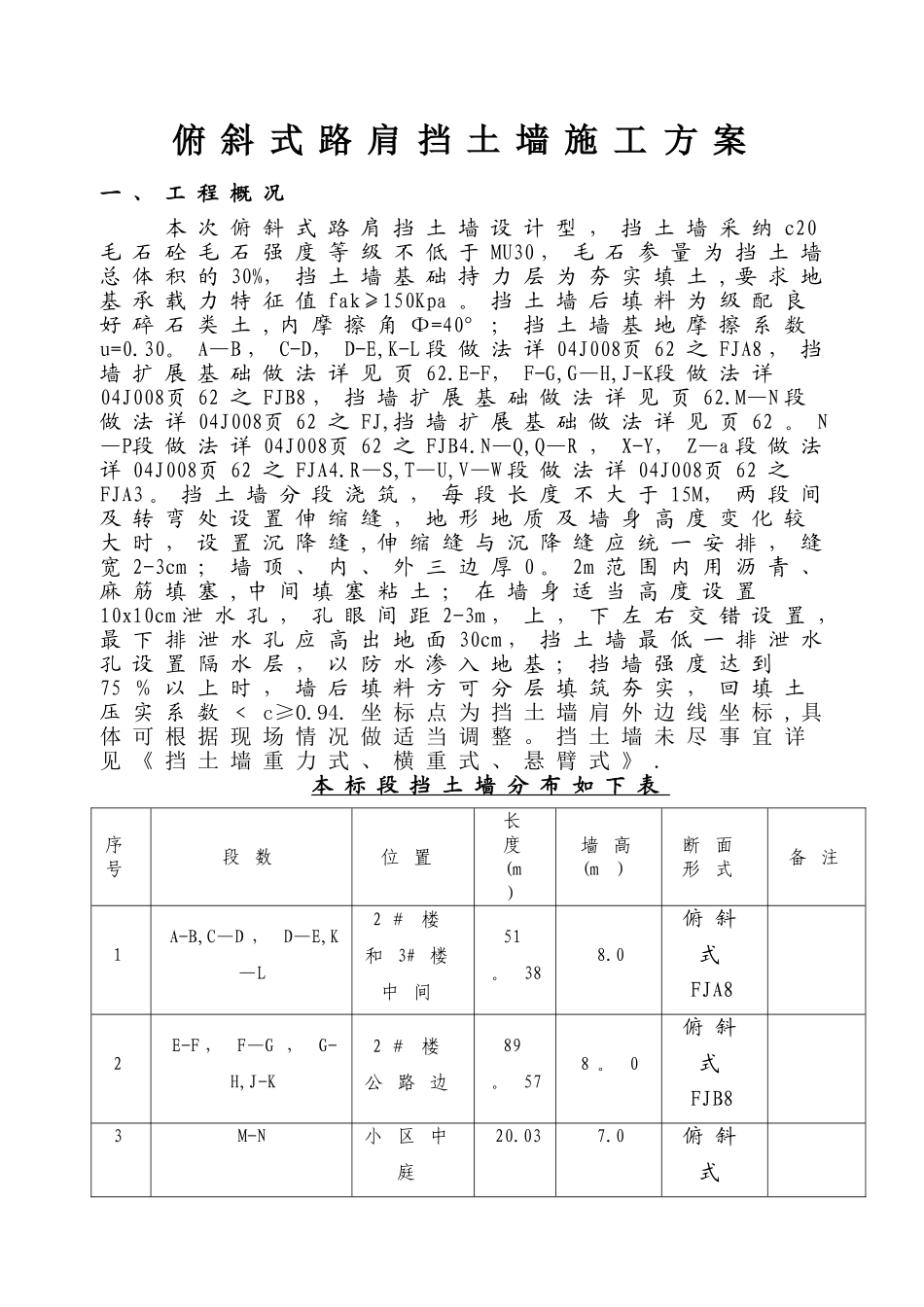

俯 斜 式 路 肩 挡 土 墙 施 工 方 案一 、 工 程 概 况本 次 俯 斜 式 路 肩 挡 土 墙 设 计 型 ， 挡 土 墙 采 纳 c20毛 石 砼 毛 石 强 度 等 级 不 低 于 MU30 ， 毛 石 参 量 为 挡 土 墙总 体 积 的 30%， 挡 土 墙 基 础 持 力 层 为 夯 实 填 土 , 要 求 地基 承 载 力 特 征 值 fak≥150Kpa 。 挡 土 墙 后 填 料 为 级 配 良好 碎 石 类 土 , 内 摩 擦 角 Φ=40° ； 挡 土 墙 基 地 摩 擦 系 数u=0.30。 A—B ， C-D， D-E,K-L 段 做 法 详 04J008页 62 之 FJA8 ， 挡墙 扩 展 基 础 做 法 详 见 页 62.E-F， F-G,G—H,J-K段 做 法 详04J008页 62 之 FJB8 ， 挡 墙 扩 展 基 础 做 法 详 见 页 62.M—N 段做 法 详 04J008页 62 之 FJ,挡 墙 扩 展 基 础 做 法 详 见 页 62 。 N—P段 做 法 详 04J008页 62 之 FJB4.N—Q,Q—R ， X-Y， Z—a 段 做 法详 04J008页 62 之 FJA4.R—S,T—U,V—W 段 做 法 详 04J008页 62 之FJA3 。 挡 土 墙 分 段 浇 筑 ， 每 段 长 度 不 大 于 15M， 两 段 间及 转 弯 处 设 置 伸 缩 缝 ， 地 形 地 质 及 墙 身 高 度 变 化 较大 时 ， 设 置 沉 降 缝 , 伸 缩 缝 与 沉 降 缝 应 统 一 安 排 ， 缝宽 2-3cm ； 墙 顶 、 内 、 外 三 边 厚 0 。 2m 范 围 内 用 沥 青 、麻 筋 填 塞 , 中 间 填 塞 粘 土 ； 在 墙 身 适 当 高 度 设 置10x10cm 泄 水 孔 ， 孔 眼 间 距 2-3m ， 上 ， 下 左 右 交 错 设 置 ，最 下 排 泄 水 孔 应 高 出 地 面 30cm ， 挡 土 墙 最 低 一 排 泄 水孔 设 置 隔 水 层 ， 以 防 水 渗 入 地 基 ； 挡 墙 强 度 达 到75 ％ 以 上 时 ， 墙 后 填 料 方 可 分 层 填 筑 夯 实 ， 回 填 土压 实 系 数 ﹤ c≥0.94. 坐 标 点 为 挡 土 墙 肩 外 边 线 坐 标 , 具体 可 根 据 现 场 情 况 做 适 当 调 整 。 挡 土 墙 未 尽 事 宜 详见 《 挡 土 墙 重 力 式 、 横 重 式 、 悬 臂 式 》 .本 ...
