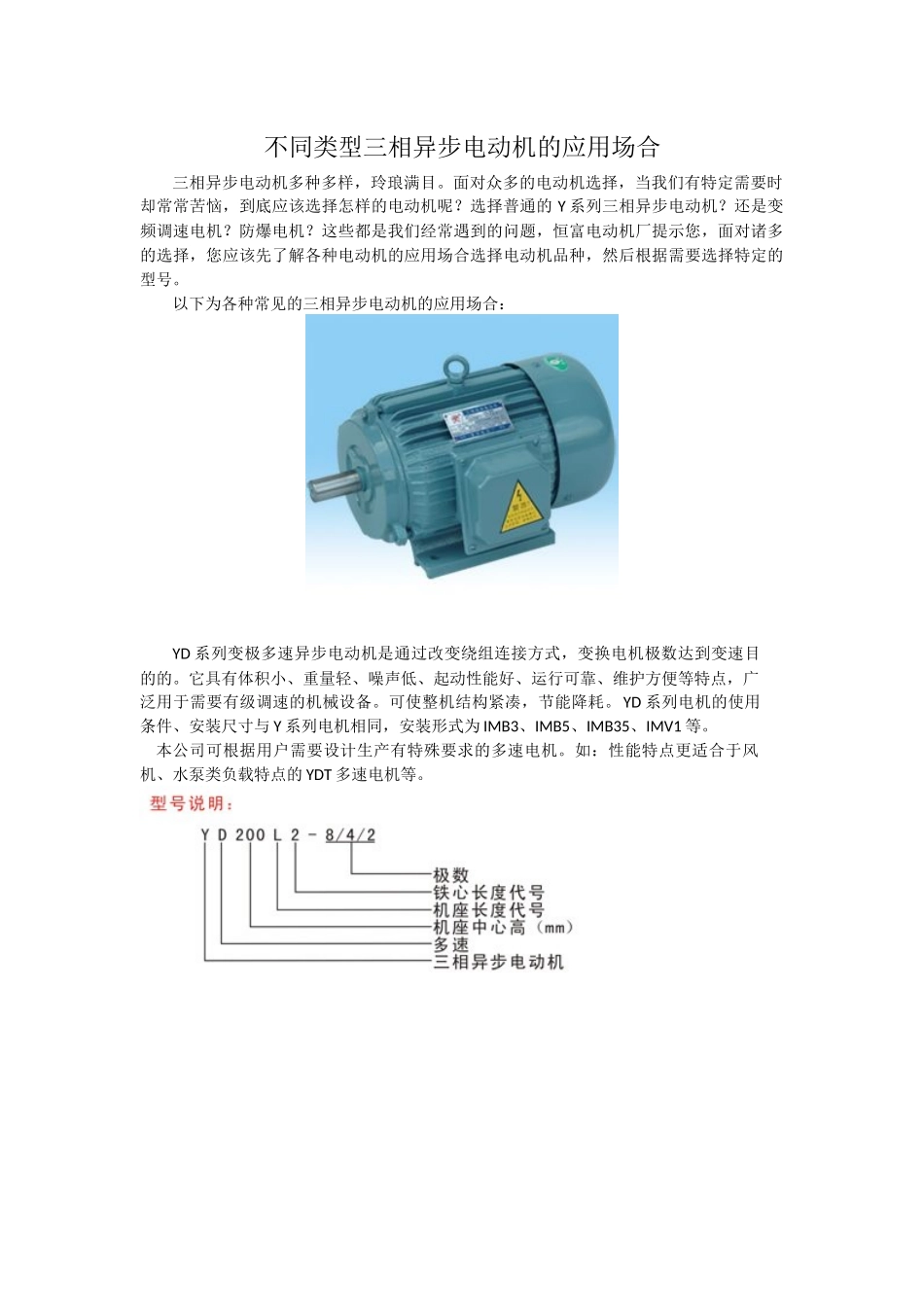

电动机应用场合_第1页
1/9

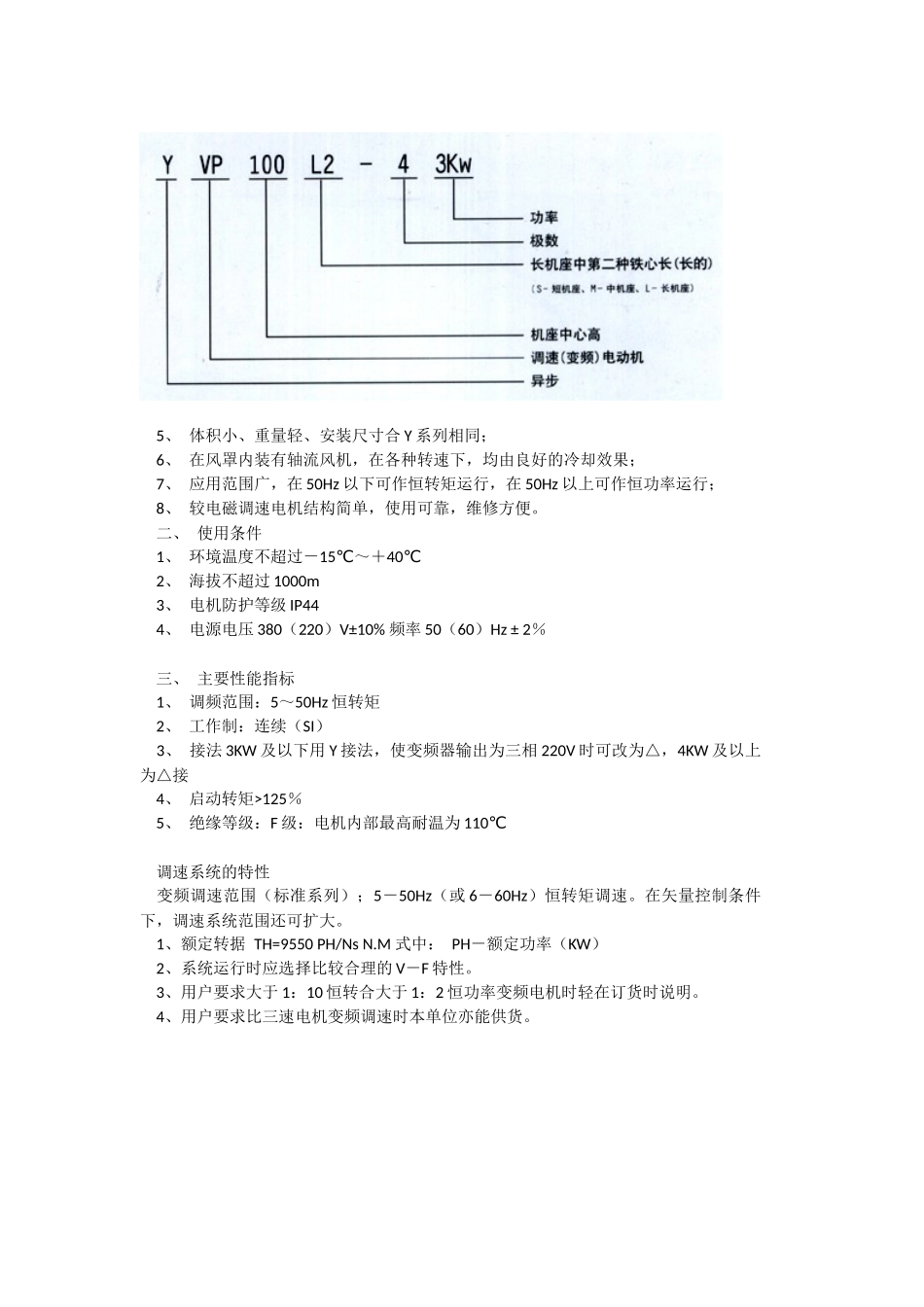

电动机应用场合_第2页
2/9

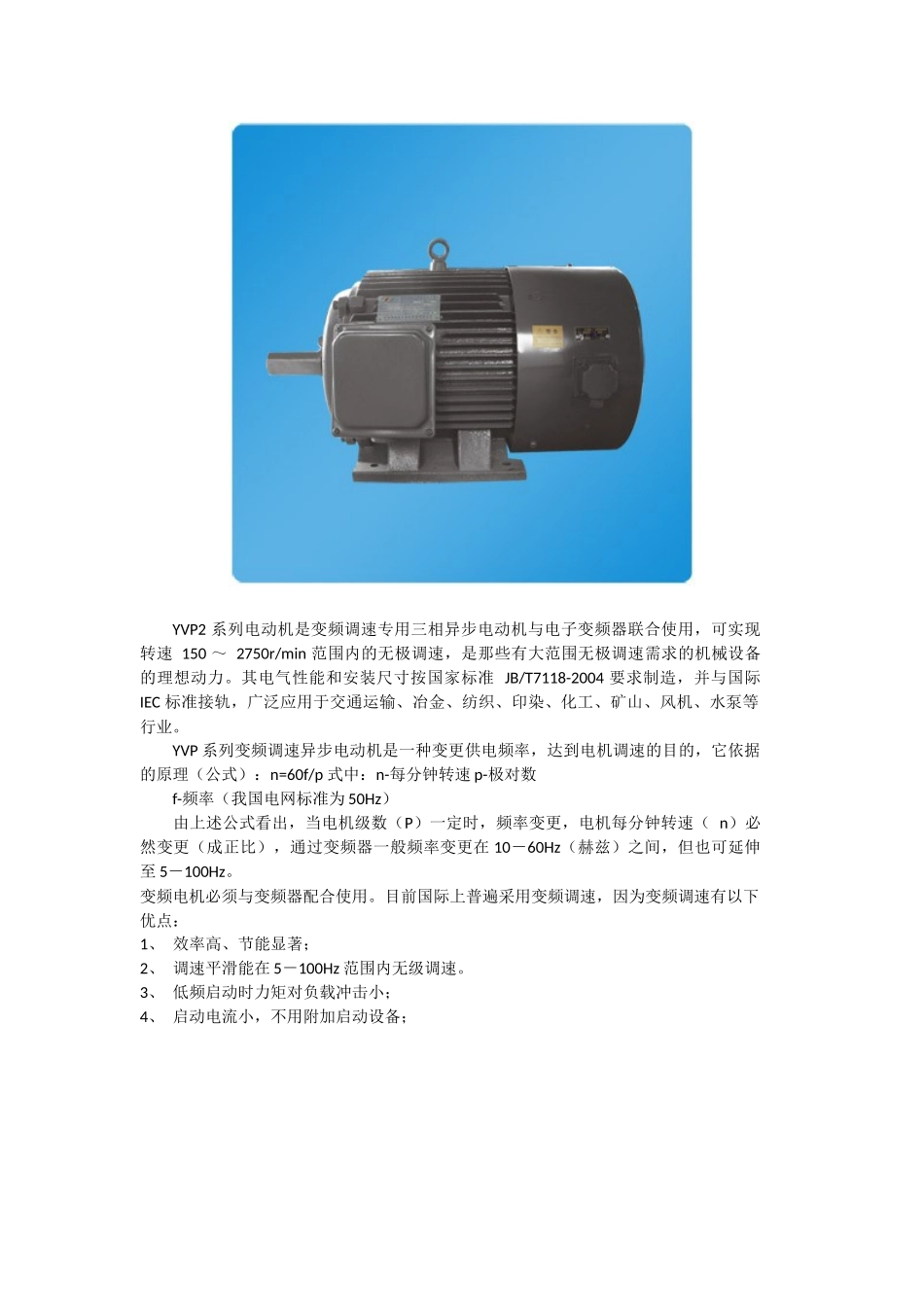

电动机应用场合_第3页
3/9
不同类型三相异步电动机的应用场合三相异步电动机多种多样,玲琅满目。面对众多的电动机选择,当我们有特定需要时却常常苦恼,到底应该选择怎样的电动机呢?选择普通的Y系列三相异步电动机?还是变频调速电机?防爆电机?这些都是我们经常遇到的问题,恒富电动机厂提示您,面对诸多的选择,您应该先了解各种电动机的应用场合选择电动机品种,然后根据需要选择特定的型号。以下为各种常见的三相异步电动机的应用场合:YD系列变极多速异步电动机是通过改变绕组连接方式,变换电机极数达到变速目的的。它具有体积小、重量轻、噪声低、起动性能好、运行可靠、维护方便等特点,广泛用于需要有级调速的机械设备。可使整机结构紧凑,节能降耗。YD系列电机的使用条件、安装尺寸与Y系列电机相同,安装形式为IMB3、IMB5、IMB35、IMV1等。本公司可根据用户需要设计生产有特殊要求的多速电机。如:性能特点更适合于风机、水泵类负载特点的YDT多速电机等。YVP2系列电动机是变频调速专用三相异步电动机与电子变频器联合使用,可实现转速150~2750r/min范围内的无极调速,是那些有大范围无极调速需求的机械设备的理想动力。其电气性能和安装尺寸按国家标准JB/T7118-2004要求制造,并与国际IEC标准接轨,广泛应用于交通运输、冶金、纺织、印染、化工、矿山、风机、水泵等行业。YVP系列变频调速异步电动机是一种变更供电频率,达到电机调速的目的,它依据的原理(公式):n=60f/p式中:n-每分钟转速p-极对数f-频率(我国电网标准为50Hz)由上述公式看出,当电机级数(P)一定时,频率变更,电机每分钟转速(n)必然变更(成正比),通过变频器一般频率变更在10-60Hz(赫兹)之间,但也可延伸至5-100Hz。变频电机必须与变频器配合使用。目前国际上普遍采用变频调速,因为变频调速有以下优点:1、效率高、节能显著;2、调速平滑能在5-100Hz范围内无级调速。3、低频启动时力矩对负载冲击小;4、启动电流小,不用附加启动设备;5、体积小、重量轻、安装尺寸合Y系列相同;6、在风罩内装有轴流风机,在各种转速下,均由良好的冷却效果;7、应用范围广,在50Hz以下可作恒转矩运行,在50Hz以上可作恒功率运行;8、较电磁调速电机结构简单,使用可靠,维修方便。二、使用条件1、环境温度不超过-15℃~+40℃2、海拔不超过1000m3、电机防护等级IP444、电源电压380(220)V±10%频率50(60)Hz±2%三、主要性能指标1、调频范围:5~50Hz恒转矩2、工作制:连续(SI)3、接法3KW及以下用Y接法,使变频器输出为三相220V时可改为△,4KW及以上为△接4、启动转矩>125%5、绝缘等级:F级:电机内部最高耐温为110℃调速系统的特性变频调速范围(标准系列);5-50Hz(或6-60Hz)恒转矩调速。在矢量控制条件下,调速系统范围还可扩大。1、额定转据TH=9550PH/NsN.M式中:PH-额定功率(KW)2、系统运行时应选择比较合理的V-F特性。3、用户要求大于1:10恒转合大于1:2恒功率变频电机时轻在订货时说明。4、用户要求比三速电机变频调速时本单位亦能供货。Y系列电机中心高80-355mm。绝缘等级为B级,外壳防护等级IP44,冷却方式IC411。基本安装方式有IMB3、IMB5、IMB35、V1、V3等。工作方式:S1连续工作制,环境温度-15—+40℃,海拔1000米以下。电压380V,频率50HZ。接法:3KW及以下为Y接,4KW及以上为△接。Y系列电机具有效率高,能耗少、噪声低、振动小、重量轻、体积小、性能优良,运行可靠,维护方便等优点。广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。如风机、水泵、机床、起重及农副产品加工机械等。Y2、Y3系列电机产品性能与特点:该系列电机是专为欧洲市场设计的三相异步电机、电机出线盒置于电机机壳顶部、整机结构紧凑、外形美观大方,安装尺寸符合IEC标准,具有高效、节能、起动转矩大,使用维护方便等特点。绝缘等级:F防护等级:IP54或IP55电压:380V或415V频率:50Hz或60Hz冷却方式:IC411YZR、YZ系列起重及冶金用三相异步电机产品概述:1.1、YZR、YZ系列是最新设计的电动机,具有过载能力大和机械强度高的特点,特别适用于驱动各种类型的冶金及起重机械或其它类似设备。YZR系列...
