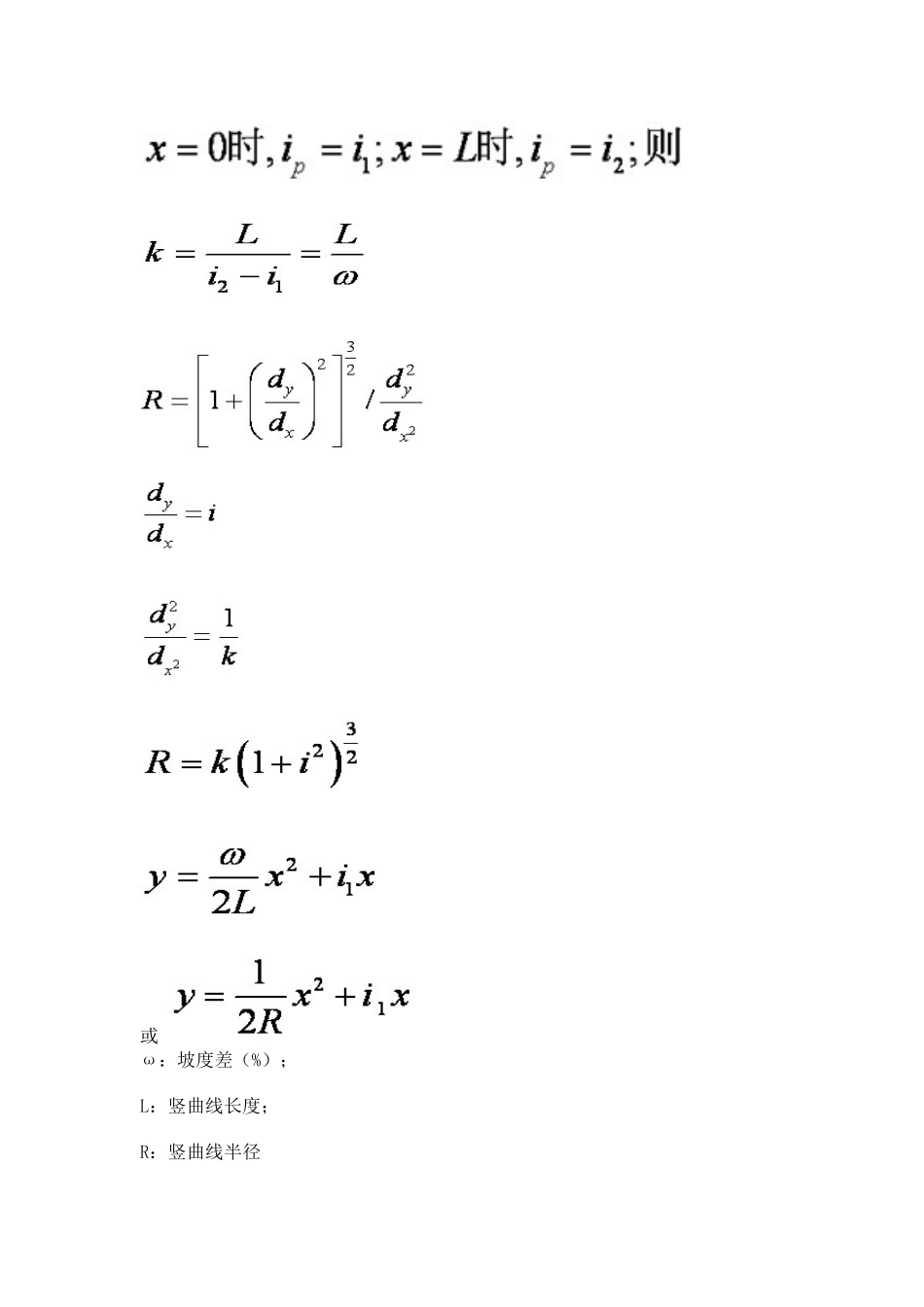

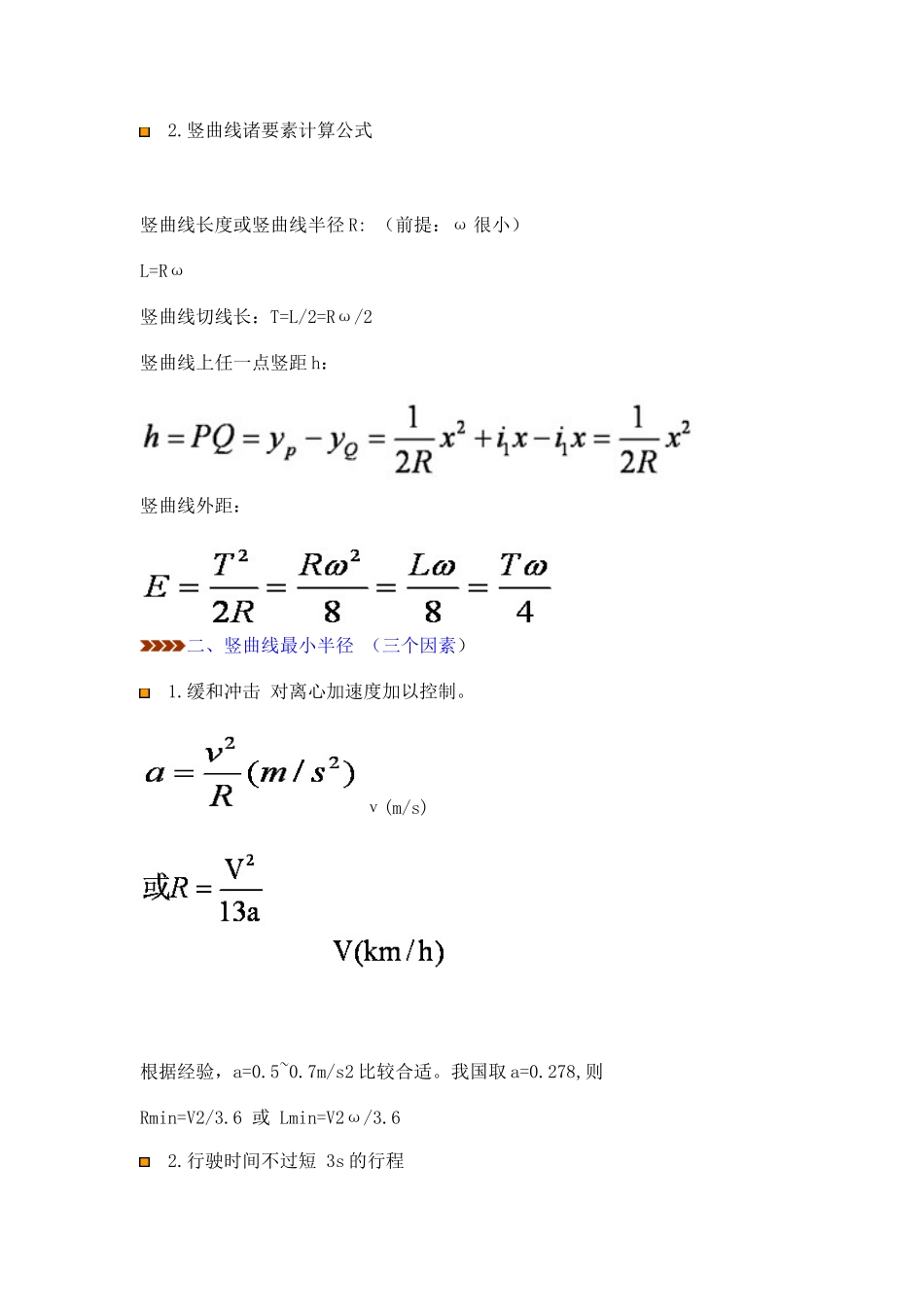

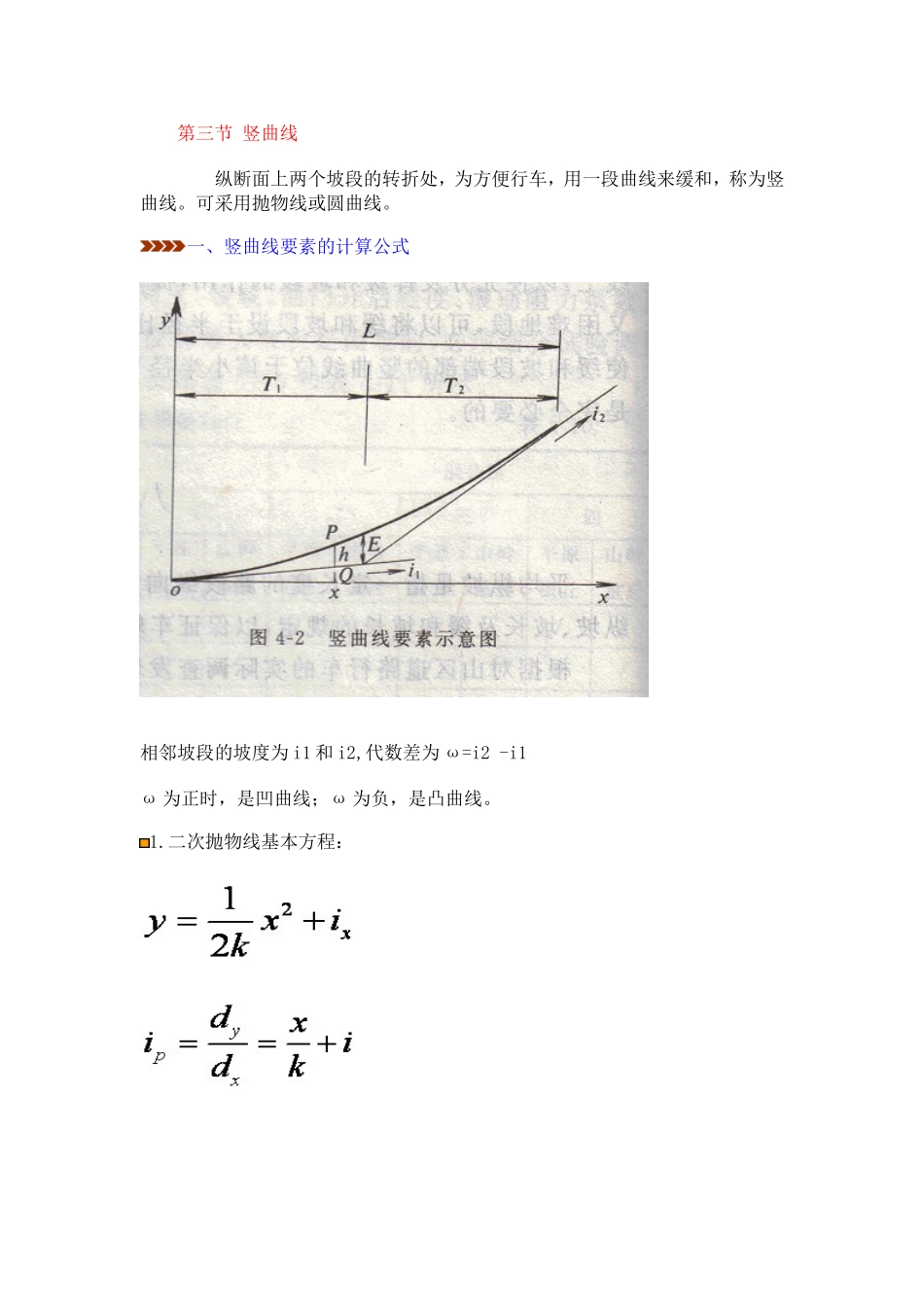

第三节竖曲线纵断面上两个坡段的转折处，为方便行车，用一段曲线来缓和，称为竖曲线。可采用抛物线或圆曲线。一、竖曲线要素的计算公式相邻坡段的坡度为i1和i2,代数差为ω=i2-i1ω为正时，是凹曲线；ω为负，是凸曲线。1.二次抛物线基本方程：或ω：坡度差（%）；L：竖曲线长度；R：竖曲线半径2.竖曲线诸要素计算公式竖曲线长度或竖曲线半径R:（前提：ω很小）L=Rω竖曲线切线长：T=L/2=Rω/2竖曲线上任一点竖距h：竖曲线外距：二、竖曲线最小半径（三个因素）1.缓和冲击对离心加速度加以控制。ν(m/s)根据经验，a=0.5~0.7m/s2比较合适。我国取a=0.278,则Rmin=V2/3.6或Lmin=V2ω/3.62.行驶时间不过短3s的行程Lmin=V.t/3.6=V/1.23.满足视距的要求分别对凸凹曲线计算。(一)凸形竖曲线最小半径和最小长度按视距满足要求计算1.当L
