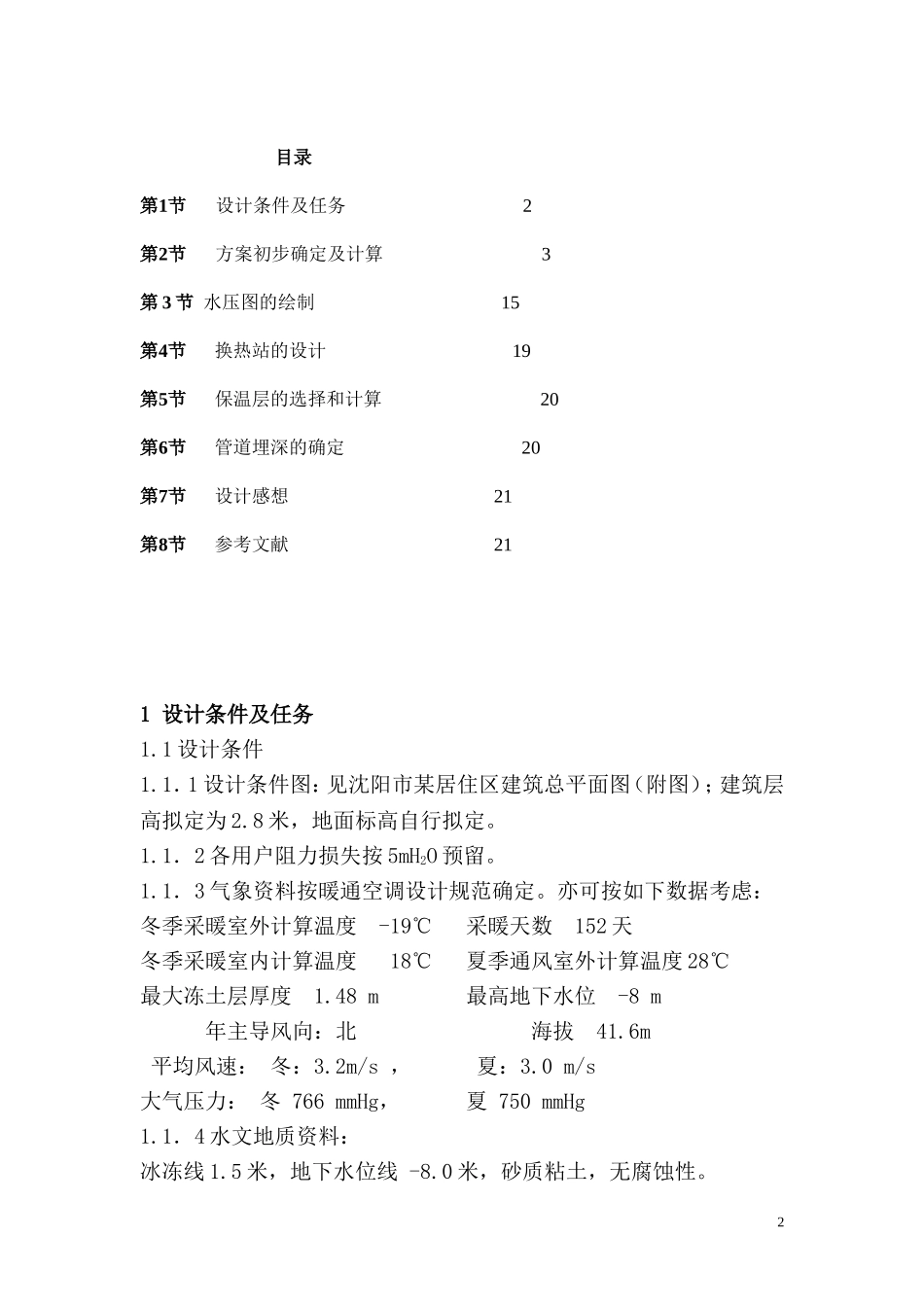

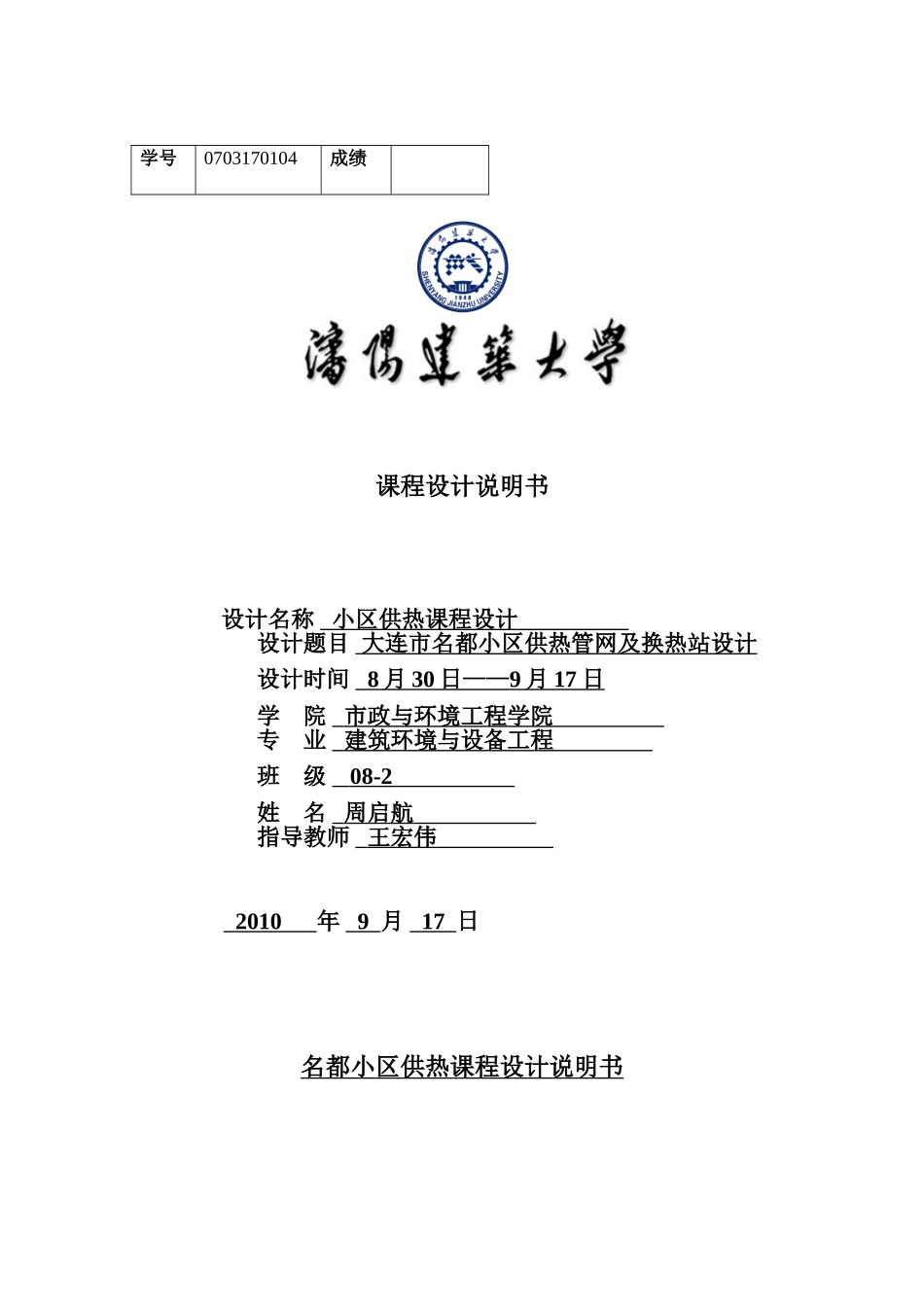

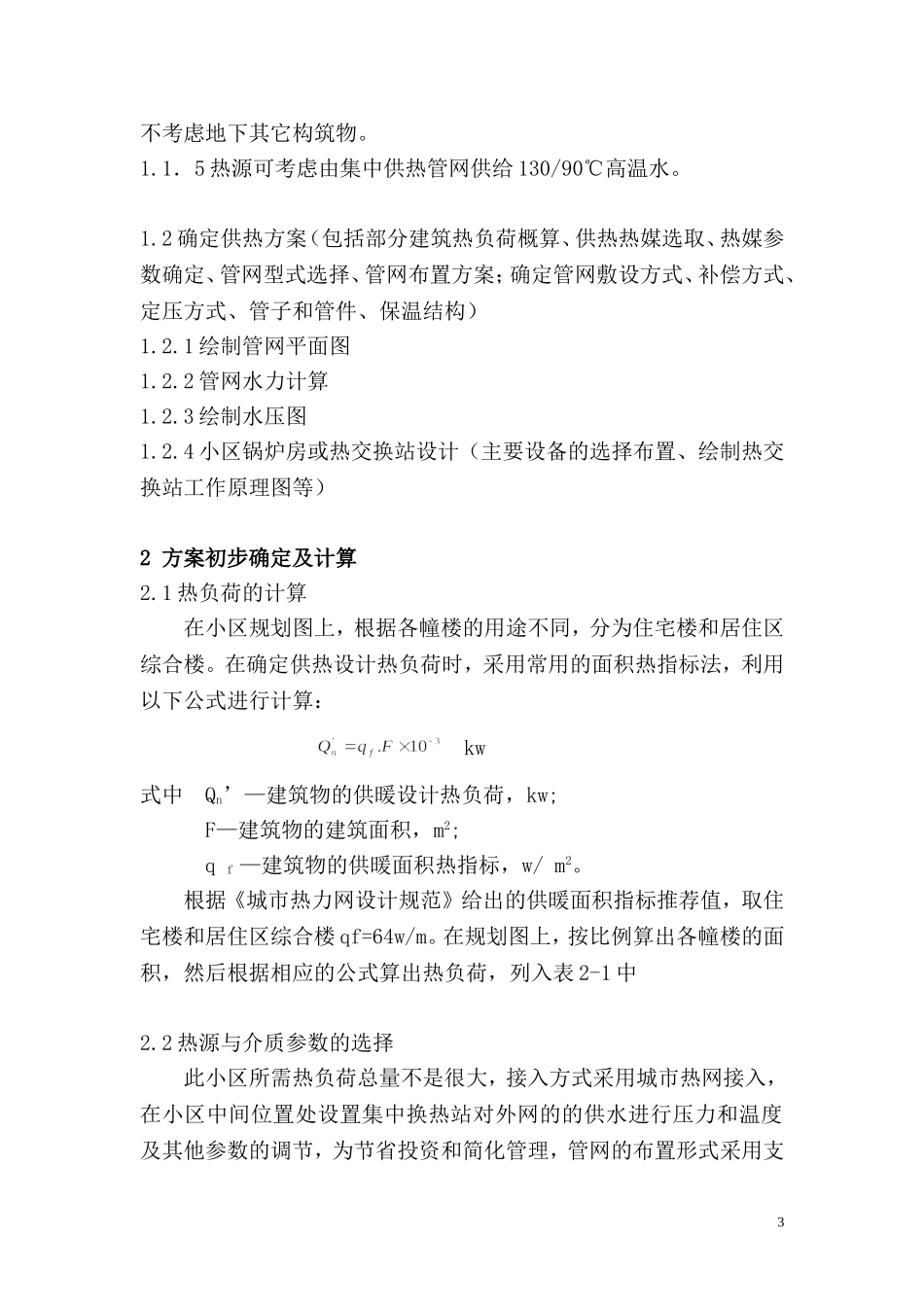

学号0703170104成绩课程设计说明书设计名称小区供热课程设计设计题目大连市名都小区供热管网及换热站设计设计时间8月30日——9月17日学院市政与环境工程学院专业建筑环境与设备工程班级08-2姓名周启航指导教师王宏伟2010年9月17日名都小区供热课程设计说明书目录第1节设计条件及任务2第2节方案初步确定及计算3第3节水压图的绘制15第4节换热站的设计19第5节保温层的选择和计算20第6节管道埋深的确定20第7节设计感想21第8节参考文献211设计条件及任务1.1设计条件1.1．1设计条件图：见沈阳市某居住区建筑总平面图（附图）；建筑层高拟定为2.8米，地面标高自行拟定。1.1．2各用户阻力损失按5mH2O预留。1.1．3气象资料按暖通空调设计规范确定。亦可按如下数据考虑：冬季采暖室外计算温度-19℃采暖天数152天冬季采暖室内计算温度18℃夏季通风室外计算温度28℃最大冻土层厚度1.48m最高地下水位-8m年主导风向：北海拔41.6m平均风速：冬：3.2m/s，夏：3.0m/s大气压力：冬766mmHg，夏750mmHg1.1．4水文地质资料：冰冻线1.5米，地下水位线-8.0米，砂质粘土，无腐蚀性。2不考虑地下其它构筑物。1.1．5热源可考虑由集中供热管网供给130/90℃高温水。1.2确定供热方案（包括部分建筑热负荷概算、供热热媒选取、热媒参数确定、管网型式选择、管网布置方案；确定管网敷设方式、补偿方式、定压方式、管子和管件、保温结构）1.2.1绘制管网平面图1.2.2管网水力计算1.2.3绘制水压图1.2.4小区锅炉房或热交换站设计（主要设备的选择布置、绘制热交换站工作原理图等）2方案初步确定及计算2.1热负荷的计算在小区规划图上，根据各幢楼的用途不同，分为住宅楼和居住区综合楼。在确定供热设计热负荷时，采用常用的面积热指标法，利用以下公式进行计算：kw式中Qn’—建筑物的供暖设计热负荷，kw;F—建筑物的建筑面积，m2;qf—建筑物的供暖面积热指标，w/m2。根据《城市热力网设计规范》给出的供暖面积指标推荐值，取住宅楼和居住区综合楼qf=64w/m。在规划图上，按比例算出各幢楼的面积，然后根据相应的公式算出热负荷，列入表2-1中2.2热源与介质参数的选择此小区所需热负荷总量不是很大，接入方式采用城市热网接入，在小区中间位置处设置集中换热站对外网的的供水进行压力和温度及其他参数的调节，为节省投资和简化管理，管网的布置形式采用支3状管网。本小区设小区热力站（民用集中热力站），集中供热网路通过小区热力站向该小区几个街区的多幢建筑分配热量，供热系统采用闭式系统，地点设在小区中心位置，以便将热量更加合理的进行分配。由热力站接收上一级热源来的高温水，再通过混合水泵将回水管道里的回水与热网供水混合，从而达到用户所需的供水温度，再向各用户输送。2.3城市热力网的布置考虑热负荷分布，热源位置，与各种地上，地下管道及构筑物、园林绿地的关系和水文、地质条件、近远期热负荷的发展等多种因素，根据上面的原则把管网敷设在道路下面，管道中心线平行与道路边缘。这样主要是考虑了施工的方便，车辆可以直接将管道器材运输到现场；而且将来维修和检修是更换管道时，不会破坏园林绿地。考虑了初投资的经济性。让主干管道尽量穿过热负荷中心地带，这样主要是为了水力计算容易平衡，管网运行起来比较平稳，运行费用比较节省。2．4热网布置方案的确定管网的间距查《实用供热空调设计手册》将管子的间距布置为：DN300管子的间距为600mm；DN250管子的间距为520mm；DN200管子的间距为520mm；DN150管子的间距为400mm；DN125管子的间距为400mm；DN100管子的间距为400mm；DN80管子的间距为300mm；DN70管子的间距为300mm；2.5敷设方式的选择本设计中供热管网的敷设方式均为直埋敷设。考虑采用该敷设方式，主要是基于目前，直埋敷设已是热水供热管网的主要敷设方式。因为无沟敷设不需砌筑地沟，土方量及土建工程量减少；管道预制，现场安装工作量减少，施工进度快；因此可节省供热管网的投资费用。无沟敷设占地小，易于与其他地下管道和设施相协调。此优点在老城区、街道窄小、地下管线密集的地段敷设供热管网时更为明显。42.6简图绘制2.7管道水利计算2.7.1流量计算根据每栋用户的热负荷确定入户口的...
