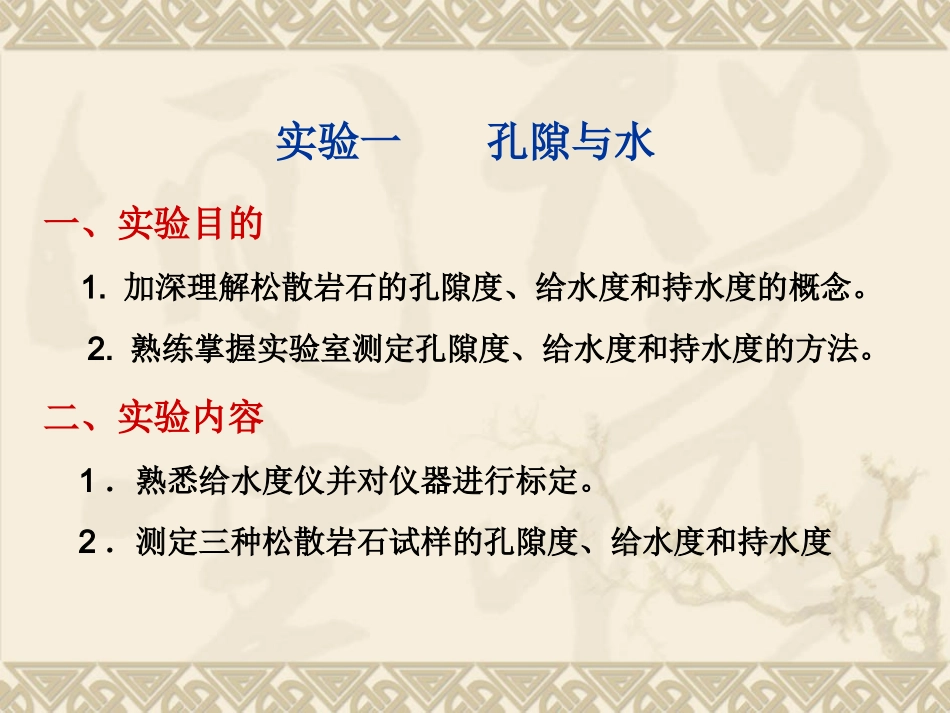

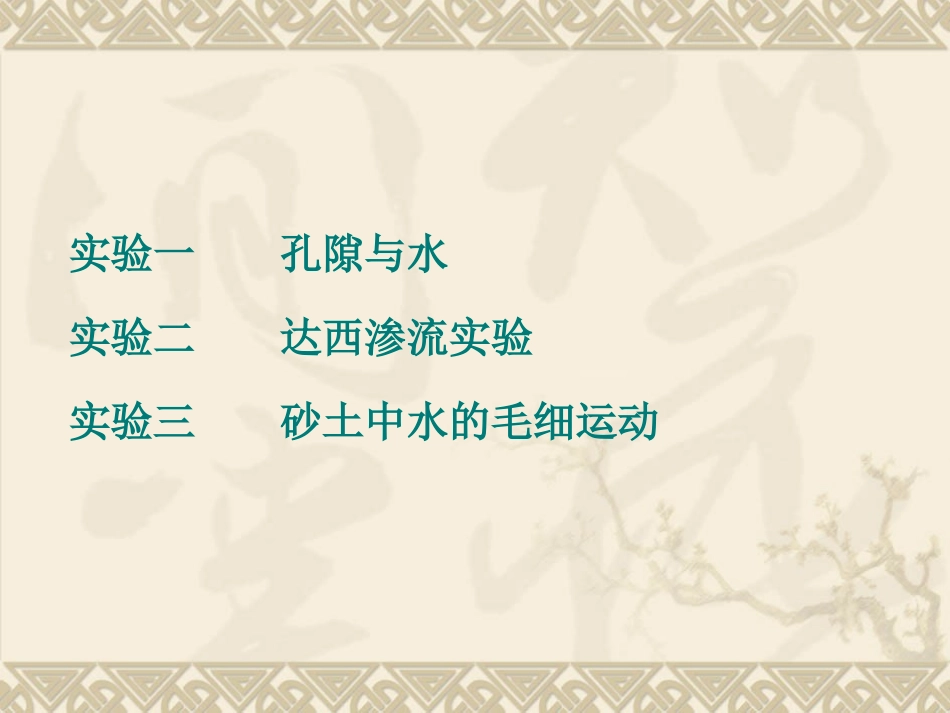

水文地质学基础实验资源学院水文水资源实验室实验一孔隙与水实验二达西渗流实验实验三砂土中水的毛细运动实验一孔隙与水一、实验目的1.加深理解松散岩石的孔隙度、给水度和持水度的概念。2.熟练掌握实验室测定孔隙度、给水度和持水度的方法。二、实验内容1．熟悉给水度仪并对仪器进行标定。2．测定三种松散岩石试样的孔隙度、给水度和持水度孔隙度（n）=))1VV砂样体积（孔隙体积（)))2VV砂样体积（重力水（给水度（=持水度：孔隙度与给水度之差。三、仪器设备给水度仪、量筒(25ml)和胶头滴管。松散岩石试样：砾石（粒径为5~10mm）；粗砂（2~5mm)砂（粒径为0.25mm~0.5mm）砂砾混合样(上述砂样完全充填进砾石样的孔隙中)给水度仪装置砂样筒进水管出水管AB四、实验步骤1.连接：将试样筒与滴定管装满水，同时打开a、b两开关，在两管口同时流水的情况下连接塑料管。2.检查：检查仪器底部漏斗是否有气泡。3.装样：装样前，将A滴定管液面调到零刻度，关闭a、b开关，用干布把试样筒内壁擦干（注意不要将干布接触透水石）。注意:装砂砾混合样时，先把砾石装满，再安装装样筛，将砂样从装样筛中漏入，直至完全充填砾石样孔隙。4.测定孔隙度：打开a、b开关(同时用手表计时)，用b开关控制进水速度。试样饱水后立即关闭b开关。记下A滴定管进水量及饱水累计时间，填入（表1-1）。进水量(体积)与试样筒容积之比即为孔隙度。5.测定给水度：将滴定管初始刻度调至50ml处。降低滴定管后，同时打开a、b开关，使从试样中退出的水进入滴定管。退水过程中，滴定管液面到透水石底面的距离不得大于透水石的选用负压值。退水终止后，将退水量和累计退水时间记入表1-1。退水量(体积)与试样体积之比就是试样的给水度。6.重复上述3、4、5步骤，测定另两种试样的孔隙度和给水度（也可以分组测定不同试样，各组交换实验记录）。五、实验成果1.完成实验报告表(表1-1)。2.思考题：(1)从试样中退出的水是什么形式的水?退水结束后，试样中保留的水是什么形式的水?(2)根据实验结果，分析比较松散岩石的孔隙度、给水度、持水度与粒径和分选性的关系。表1-1孔隙与水实验报告表报告人：班级：同组成员：实验日期：年月日仪器编号：砂样体积cm3砂样名称粒径(mm)进水量(ml)退水量(ml)孔隙度（%）给水度（%）持水度（%）备注实验二达西渗流实验一、实验目的1.通过稳定流条件下的渗流实验，进一步理解渗流基本定律——达西定律。2.加深理解渗流速度、水力梯度、渗透系数之间的关系，并熟悉实验室测定渗透系数的方法。二、实验内容1.了解达西实验装置。2.根据达西公式：测定不同试样的渗透系数．IKLHKQ三、实验仪器1.达西仪(装有不同粒径的砂样)2.试样粒径:粗砂(粒径0.5__1.0mm)。中砂(粒径0.25__0.5mm)。细砂(粒径0.10__0.25mm)3.秒表、量筒、直尺等。达西实验装置示意图1—试样；2—进水开关；3—出水管；4—测压管；5—仪器架；6—排气管四、实验步骤1.测量仪器的几何参数：分别测量过水断面面积、测压管a、b的间距或渗透路径(L)：记入表2-1。2.调试仪器：打开进水开关，待水缓慢充满整个试样，且出水管有水流出后，慢慢拧动开关，调节进水量，使a、b两测压管读数之差最大。同时打开排气口排尽试样中的气泡。3.测定水头：待a、b测压管读数稳定后．读出各测压管的水头值，记入表2-1中。4.测定流量：在进行步骤3的同时，利用秒表和量筒测量t时间内水管流出的水体积，及时计算流量Q。连测两次，使流量的相对误差小于5％，取平均值记入表2-1中。5.由大往小调节进水量．改变a、b测压管的读数，重复步骤3和4，取得3-5组数据。6.按记录表计算实验数据:并抄录其它小组另外两种不同试样的实验数据(有条件的，可分别做不同的试样)。五、实验成果1.提交实验报告表(表2-1)．2.在同一坐标系内绘出三种试样的V一I曲线，并分别用这些曲线求渗透系数K值,与直接据附表中实验数据计算结果进行对比。3.思考题(1)为什么要在测压管水位稳定后测定流量?(2)比较不同试样的K值，分析影响渗透系数K值的因素。表2-1达西渗流实验报告表仪器编号：过水断面面积(ω)cm2渗流途径（L）cm土样名称实验次数水力梯度（I）渗透速度(V)渗透系数备注...
