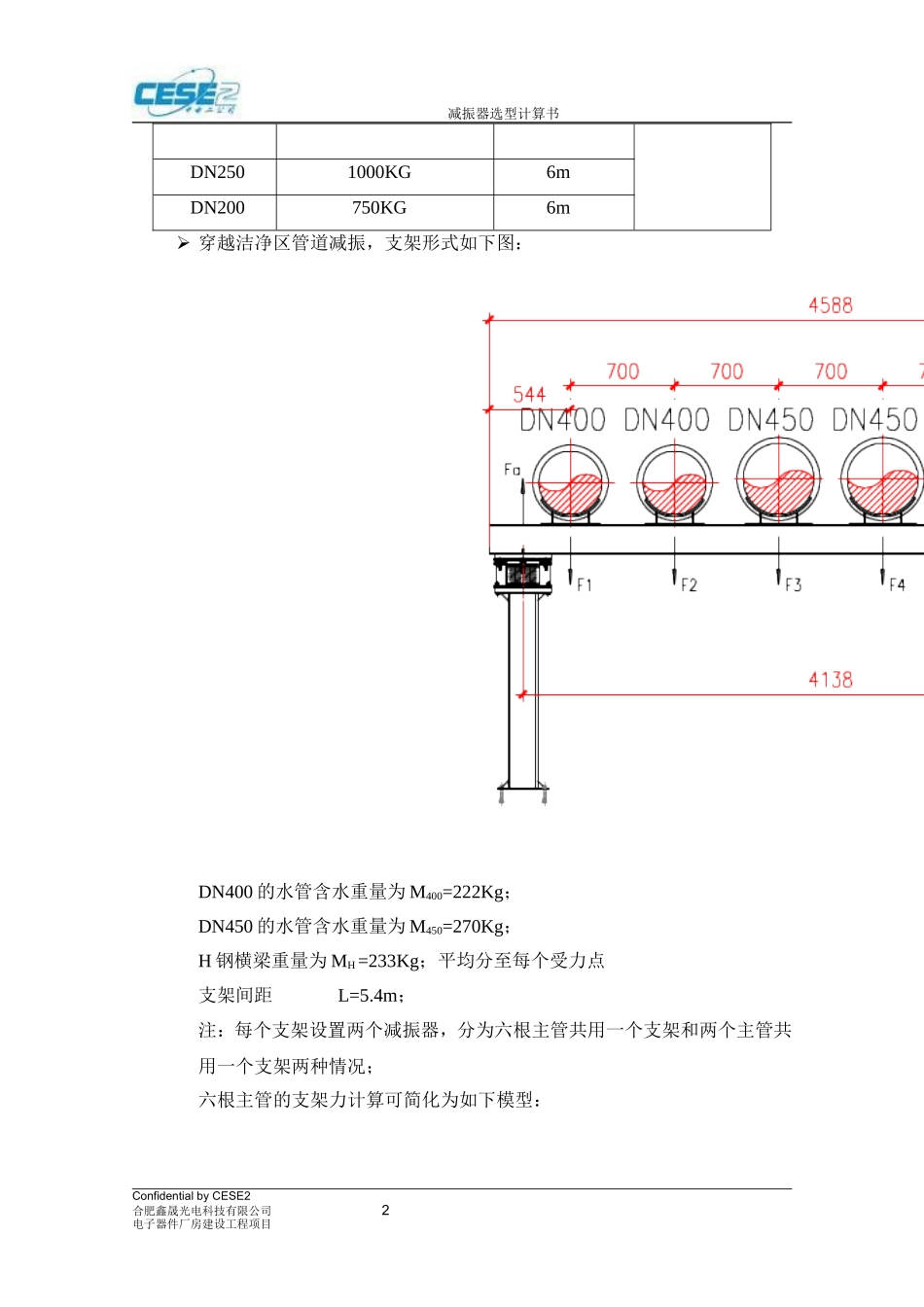

减振器选型计算书附件：一层、三层回风夹道内的水管管道支架形式如图：DN400的水管含水重量为M400=222Kg；DN100的水管含水重量为M100=20Kg；上层背靠背槽钢重量Mc=19Kg支架间距L=6m；注：每个支架设置两个减振器，两根主管和一个凝水管共用一个支架；DN400需要的减振器大小为A=（222*6*2+20*6+19）*1.5/2=2103Kg故主管为DN400的减振器型号为2400Kg。同理，其余管径的管道选用的减振器型号如下表：管道规格减振器规格支架间距备注DN3502000KG6mDN3001500KG6mConfidentialbyCESE2合肥鑫晟光电科技有限公司1电子器件厂房建设工程项目减振器选型计算书DN2501000KG6mDN200750KG6m穿越洁净区管道减振，支架形式如下图：DN400的水管含水重量为M400=222Kg；DN450的水管含水重量为M450=270Kg；H钢横梁重量为MH=233Kg；平均分至每个受力点支架间距L=5.4m；注：每个支架设置两个减振器，分为六根主管共用一个支架和两个主管共用一个支架两种情况；六根主管的支架力计算可简化为如下模型：ConfidentialbyCESE2合肥鑫晟光电科技有限公司2电子器件厂房建设工程项目减振器选型计算书F1=F2=222*5.4+39=1238KgF3=F4=F5=F6=270*5.4+39=1497Kg以A点位轴心，根据力矩平衡原理:Fb*4.2=F1*0.35+F2*1.05+F3*1.75+F4*2.45+F5*3.15+F6*3.85Fb=4405KgFa=F1+F2+F3+F4+F5+F6-Fb=4060Kg故A、B点减振器承重为Fa*1.5=6090Kg，Fb*1.5=6608KgA点减振器型号为7200Kg，B点减振器型号为7200Kg。三层穿越洁净区空调水管支架形式如下图：ConfidentialbyCESE2合肥鑫晟光电科技有限公司3电子器件厂房建设工程项目减振器选型计算书DN400的水管含水重量为M400=222Kg；H钢横梁重量为MH=25Kg支架间距L=5.4m；注：每个支架设置两个减振器，两根主管共用一个支架；DN400需要的减振器大小为A=（222*5.4*2+25）*1.5/2=1817Kg故主管为DN400的减振器型号为2000Kg。支持区内需要减振的风管安装示意如下图：ConfidentialbyCESE2合肥鑫晟光电科技有限公司4电子器件厂房建设工程项目减振器选型计算书3000*1000mm风管采用厚为1.2mm的镀锌钢板，加固框采用4#角钢，4#角钢的每米重量为3.77Kg，法兰采用3#扁钢，每米扁钢的重量为0.707Kg，支架间距L=3000mm。每两个支架间距内有3个加固框，3组法兰。横担长度为3.2m，减振器安全系数为1.5。每个支架所承受的风管镀锌钢板重量为Ma=（3+1）*2*3*1.2*7.85=226.08Kg；每个支架所承受的加固角钢的重量为Mb=（3+1）*2*3*3.77=90.38Kg；每个支架承受的法兰重量为Mc=（3+1）*2*3*0.707=16.968Kg托架重量为Mc=8.045*3.2=25.744Kg每个减振器应承受的重量为M=（226.08+90.38+16.968+25.744）*1.5/2=269.379Kg故，选择减振器的型号为300Kg。同理，其余规格的减振器型号见下表：ConfidentialbyCESE2合肥鑫晟光电科技有限公司5电子器件厂房建设工程项目减振器选型计算书风管规格减振器规格支架间距备注3000*2000400KG3m2500*1250200KG3m1250*1250100KG3mConfidentialbyCESE2合肥鑫晟光电科技有限公司6电子器件厂房建设工程项目
