怎样将CAD里的线导成PKPM里的轴线VIP免费

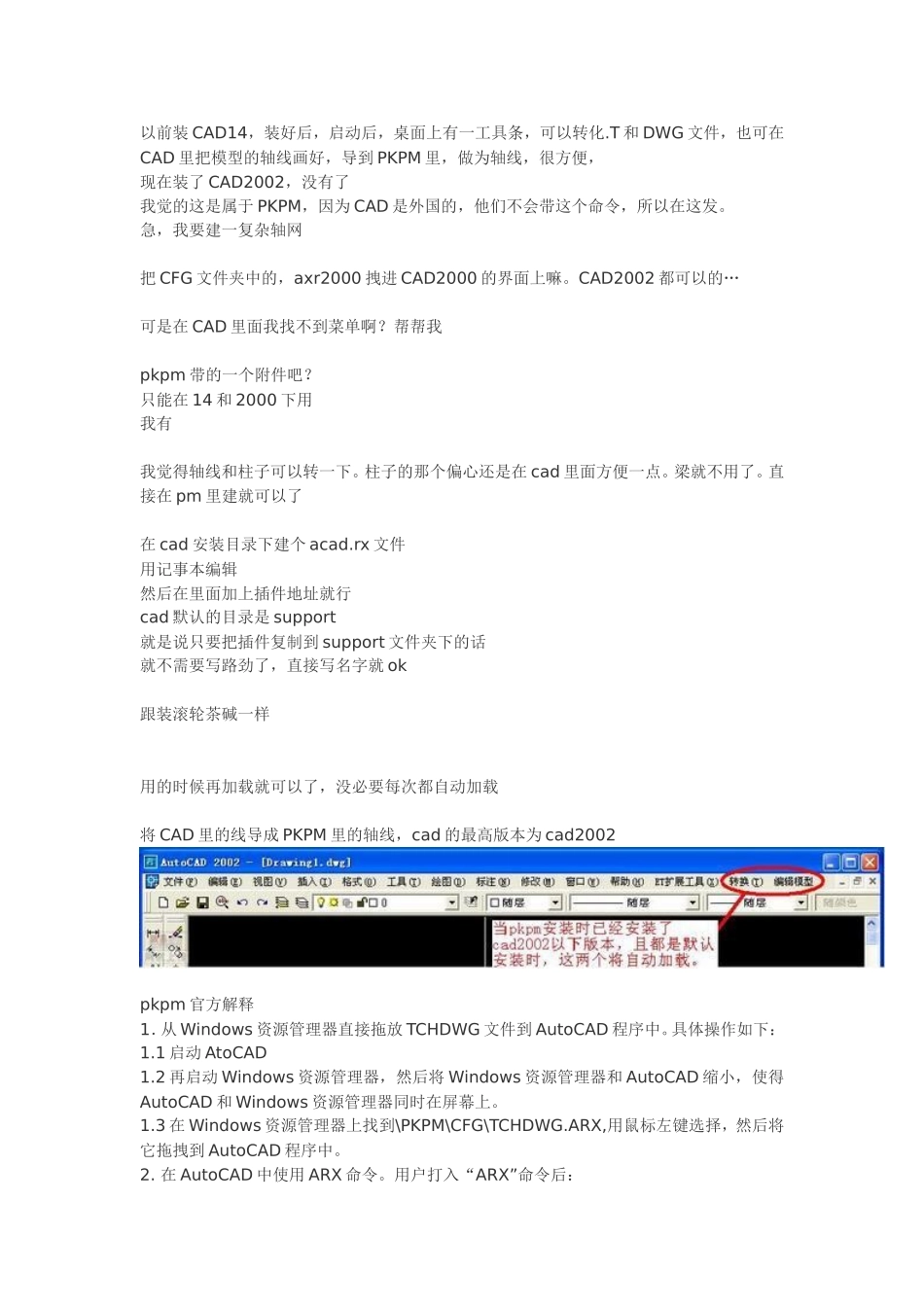

以前装CAD14，装好后，启动后，桌面上有一工具条，可以转化.T和DWG文件，也可在CAD里把模型的轴线画好，导到PKPM里，做为轴线，很方便，现在装了CAD2002，没有了我觉的这是属于PKPM，因为CAD是外国的，他们不会带这个命令，所以在这发。急，我要建一复杂轴网把CFG文件夹中的，axr2000拽进CAD2000的界面上嘛。CAD2002都可以的…可是在CAD里面我找不到菜单啊？帮帮我pkpm带的一个附件吧？只能在14和2000下用我有我觉得轴线和柱子可以转一下。柱子的那个偏心还是在cad里面方便一点。梁就不用了。直接在pm里建就可以了在cad安装目录下建个acad.rx文件用记事本编辑然后在里面加上插件地址就行cad默认的目录是support就是说只要把插件复制到support文件夹下的话就不需要写路劲了，直接写名字就ok跟装滚轮茶碱一样用的时候再加载就可以了，没必要每次都自动加载将CAD里的线导成PKPM里的轴线，cad的最高版本为cad2002pkpm官方解释1．从Windows资源管理器直接拖放TCHDWG文件到AutoCAD程序中。具体操作如下：1.1启动AtoCAD1.2再启动Windows资源管理器，然后将Windows资源管理器和AutoCAD缩小，使得AutoCAD和Windows资源管理器同时在屏幕上。1.3在Windows资源管理器上找到\PKPM\CFG\TCHDWG.ARX,用鼠标左键选择，然后将它拖拽到AutoCAD程序中。2.在AutoCAD中使用ARX命令。用户打入“ARX”命令后：Command:ARX?/Load/Unload/Commands/Options:L这时显示出如下选择ARX文件对话框：用户选择驱动器、目录、找到ARX程序，然后点击《打开》按钮。3．在AutoCAD中，点击菜单《Tools》及《LoadApplication》Jianmoxinde楼主使用软件：PKPM天正5.5CAD2002TchDwg.arxhttp://www.pkpm.com.cn/download/soft.asp?id=23;(TchDwg.arx下载地址)操作过程：第一步：运行天正+CAD，打开建筑平面图或自行绘制轴网（轴线自动生成dote图层）第二步：按需要绘出柱子和梁以及各种构件（注意每个构件的图层与TchDwg中要求的构件图层对应）第三步：输入命令appload，加载TchDwg.arx第四步：在弹出的操作对话框中，选中天正，以及其他参数。第五步：运行PKPM调出已经建好的模型标准层，对不满意的地方再进一步修改和加标准层及设置PKPM自身参数于是模型建好了...有兴趣的可以试试，对复杂模型应该节约很多的时间.其实不用天正及2002也行，主要是图层需要和TchDwg.arx中构件图层名称相同就好了.热门回复[引用]2004-11-2501:06:14.0我一般只转换轴线和柱，梁如果也转换的话，梁高是不准的，还要重新输入！其实把轴线和柱子输入的话，也已经大大提高速度了！砖混的话，如果建筑上没有偏来偏去的，其实也可以把砖墙及洞口一起转换，因为洞口输入比较麻烦！不输洞口的话，抗压又算不准！对了，我是直接用建筑条件图转换的，前提是建筑条件图必须比较准确！所有回复[引用]2004-10-2013:08:50.0第2楼我也用过该法，规正的可以，复杂些的在pm中老出现一些莫名其妙的问题，无法修改。第3楼我用过，不过老是有问题[电子样本全新改版,采用了世界领先技术的超绚动态效果,现在就去看看......]第4楼如果小心一点，在CAD里按PKPM模型的要求画规矩一点，问题不大的，在拼装的时候定位点要对好。。有什么好的想法，一定要告诉我，留言给我，来信必复元老·冰风第5楼我们一般不用这个方法，因为感觉pkpm的兼容性不强。还不是很完善popo:tianshui_2005非设计问题勿扰！木灵剑第6楼1.用这个方法对一些平面不规则的工程很方便。特别是那些有多处非90度转角的工程。我们对于cad的操作都还是比较熟练的吧，定位都比较容易。但pkpm的定位我真的不敢恭维了。2.对于一些简单的工程，我还是建议直接在pkpm里面建模。3.我发现从cad里面转换过来的模型有个“缺陷”：第一次进去的时候预览不到模型；进去pm界面之后必须按F6或者按“全屏按钮”才能看到模型。对于缺乏经验的人，还以为没转化成功呢^_^个人意见，还望大家继续讨论。粤桂游侠第7楼我一般只转换轴线和柱，梁如果也转换的话，梁高是不准的，还要重新输入！其实把轴线和柱子输入的话，也已经大大提高速度了！砖混的话，如果建筑上没有偏来偏去的，其实也可以把砖墙及洞口一起转换，因为洞口输入...
