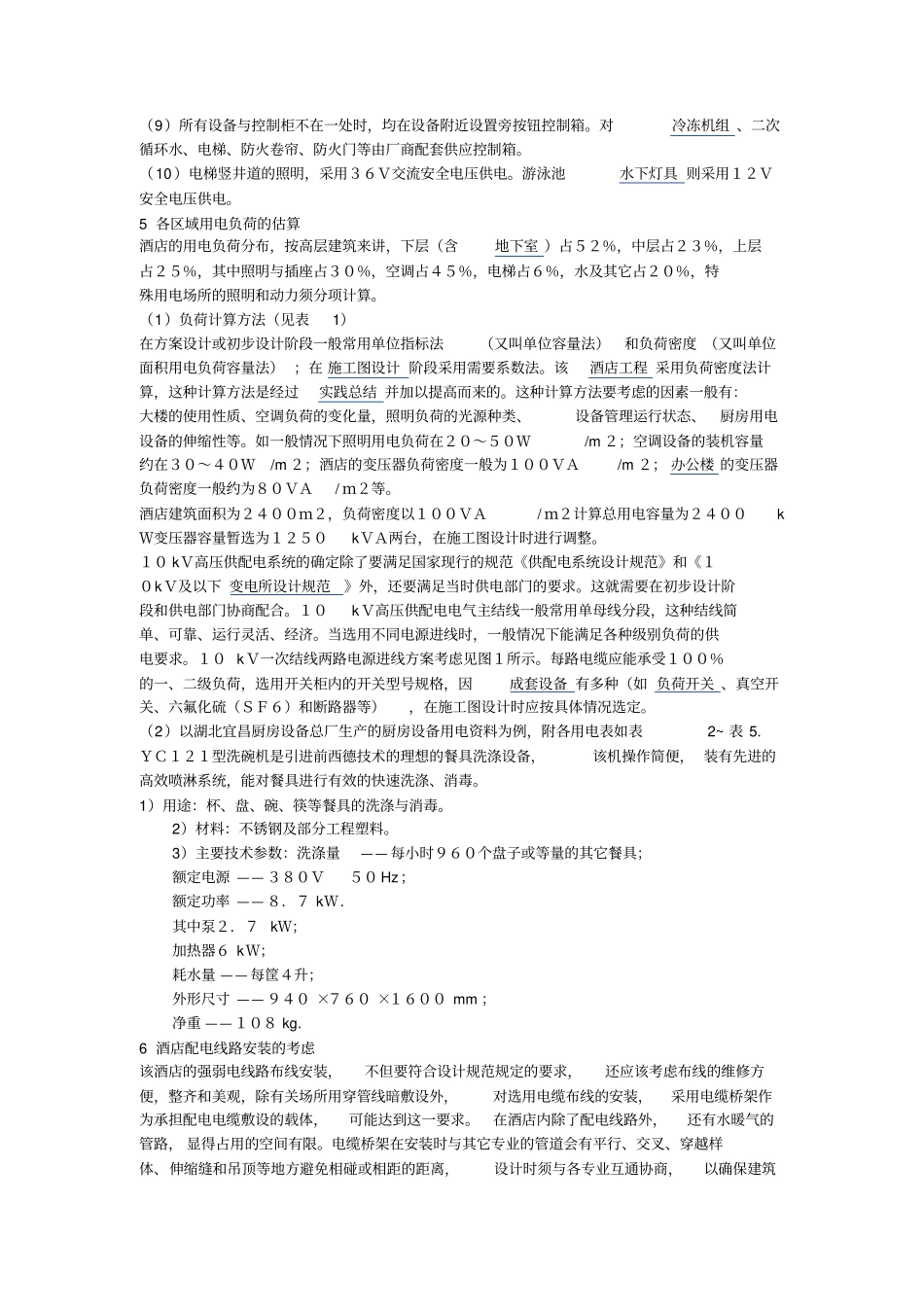

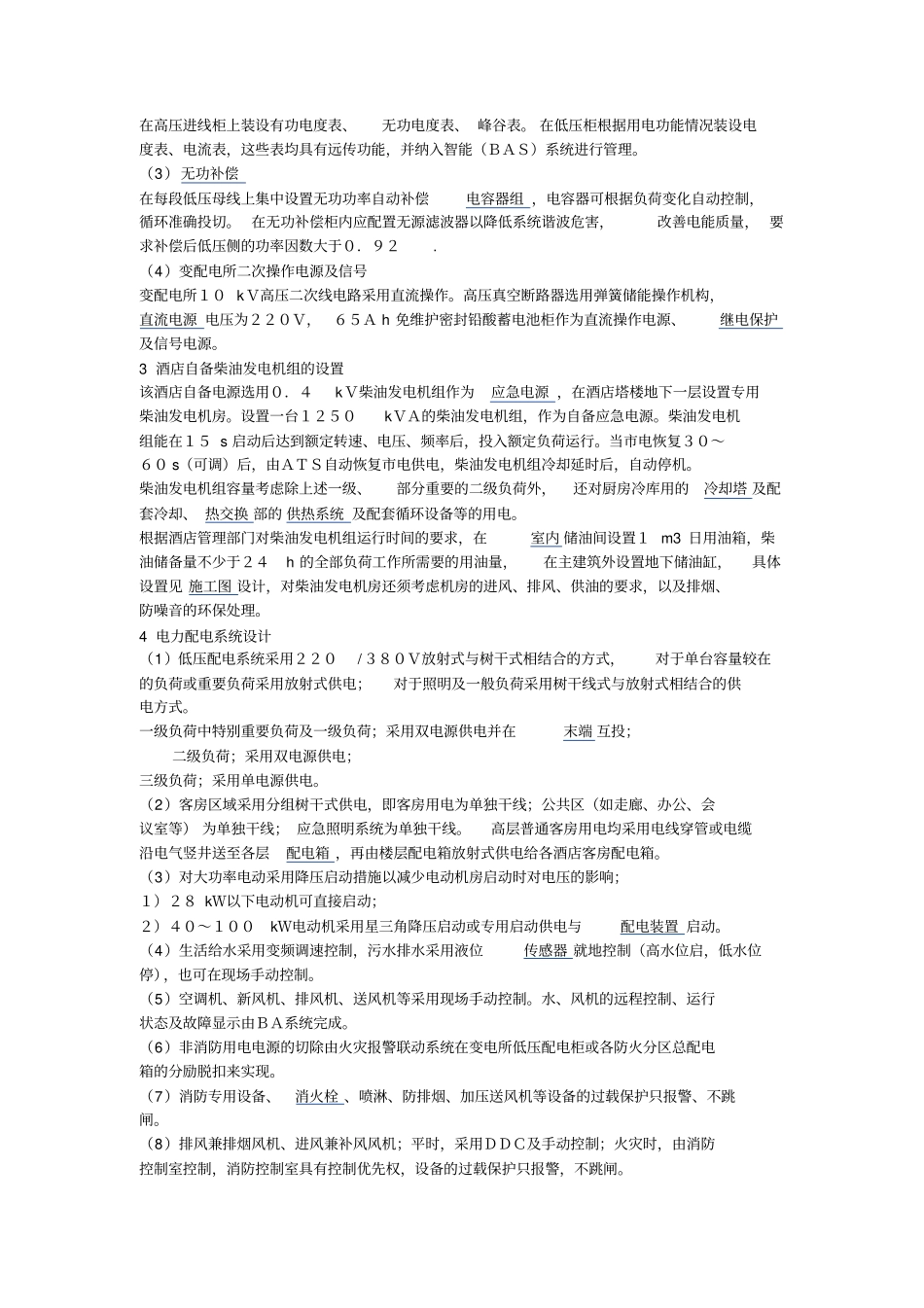

五星级酒店供配电系统设计核心提示：在沈阳工业技术开发区，有一座宏信五星级酒店，建筑面积２．４万平方米，酒店为塔楼２０层，建筑物高度为９４m，地下一层为酒店后勤及设备用房，地下二层为停车场。该工程属一级高层建筑，耐火等级为一级（停车场防火类别为Ｉ类），框架结构。本文就五星级酒店的供配电系统初步设计进行简单分析。1工程项目概况在沈阳工业技术开发区，有一座宏信五星级酒店，建筑面积２．４万平方米，酒店为塔楼２０层，建筑物高度为９４m，地下一层为酒店后勤及设备用房，地下二层为停车场。该工程属一级高层建筑，耐火等级为一级（停车场防火类别为Ｉ类），框架结构。本文就五星级酒店的供配电系统初步设计进行简单分析。1.１各用电用房的设置地下一层设置１０kＶ变配电所及自备柴油发电机房、水房、空调机房、洗衣机房等；首层设置消防控制中心、经营管理电脑系统用房，弱电进线用房、电信服务机房；在酒店屋顶层设置酒店卫生电视机房。1.２负荷分级根据《民用建筑电气设计规范》ＪＧＪ１６－２００８的要求，结合工程建筑规模及功能特点，酒店部分负荷分级如下：（１）消防控制室、火灾自动报警及联动控制装置、应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统、消防水、排水、消防电梯、电动的防火卷帘、电动防火门等消防设备用电为一级负荷；（２）酒店的宴会厅、餐厅、厨房、康乐设施、门厅及高级客房、生活水、客梯用电、酒店的经营管理用的计算机系统、电话、摄影和录像设备等照明及动力用电为一级负荷；（３）除上述之外与酒店运营相关的其它用电力为二级负荷；（4）与酒店运营无关的普通照明、办公、空调设备动力用电为三级负荷。2酒店10/0.4kV变配电系统设计酒店10/0.4kV变配电所设在地下一层。变压器额定安装总容量为2824kVA，设置两台1600kVA变压器，负荷密度按100W/m2计算，总用电量为2400kW，平均负荷率为85%.供电电源由该区220kV变电站用两路10kV电缆进线，正常时双路电源同时供电。（1）高、低压供电系统主接线型式及运行方式变电所10kV高压系统采用单母线分段，中间用母联联接的运行方式，平时两路10kV电源同时供电，分列运行，母联断开。当一路电源失电时，母联断路器采用手动或自动方式闭合，由另一路电源承担酒店全部用电负荷。电源恢复后，母联断路器手动断开，恢复正常供电，进线断路器与母联断路器三个之间设闭锁装置，同时只能两个处于合闸状态。１０kＶ高压配电柜采用手车式真空开关柜，真空断路器开断电流暂扫２５kＡ选择。采用交联电力电缆下进下出，变压器高压进线采用交联电力电缆下进，变压器低压出线采用铜母线。０．４kＶ低压配电系统采用单母线分段、中间母联联接的运行方式。平时两台变压器同时运行，母联断路器断开；当一路电源失电或一台变压器检修退出运行时，在切断部分晨重要负荷后，母联采用手动方式闭合，由另一台变压器带重要负荷运行。为保证各级配电的开关保护配合，低压断路器（ＡＣＢ或ＭＣＣＢ）均采用电子型脱扣器，其整定电流值根据具体状况可调整（可参见施工图设计），低压开关柜采用上进下出，用电线或电缆至用电端。由低压配电开关引至柴油发电机母线上须通过自动互投开关ＡＴＳ与发电机母线相连。当市电全部失电后，柴油发电机启动，并在１５s内投入，ＡＴＳ自动转换到低压配电母线段保证消防或其它重要负荷运行。（2）电能计量在高压进线柜上装设有功电度表、无功电度表、峰谷表。在低压柜根据用电功能情况装设电度表、电流表，这些表均具有远传功能，并纳入智能（ＢＡＳ）系统进行管理。（3）无功补偿在每段低压母线上集中设置无功功率自动补偿电容器组，电容器可根据负荷变化自动控制，循环准确投切。在无功补偿柜内应配置无源滤波器以降低系统谐波危害，改善电能质量，要求补偿后低压侧的功率因数大于０．９２.（4）变配电所二次操作电源及信号变配电所１０kＶ高压二次线电路采用直流操作。高压真空断路器选用弹簧储能操作机构，直流电源电压为２２０Ｖ，６５Ａh免维护密封铅酸蓄电池柜作为直流操作电源、继电保护及信号电源。3酒店自备柴油发电机组的设置该酒店自备电源选用０．４kＶ柴油...
