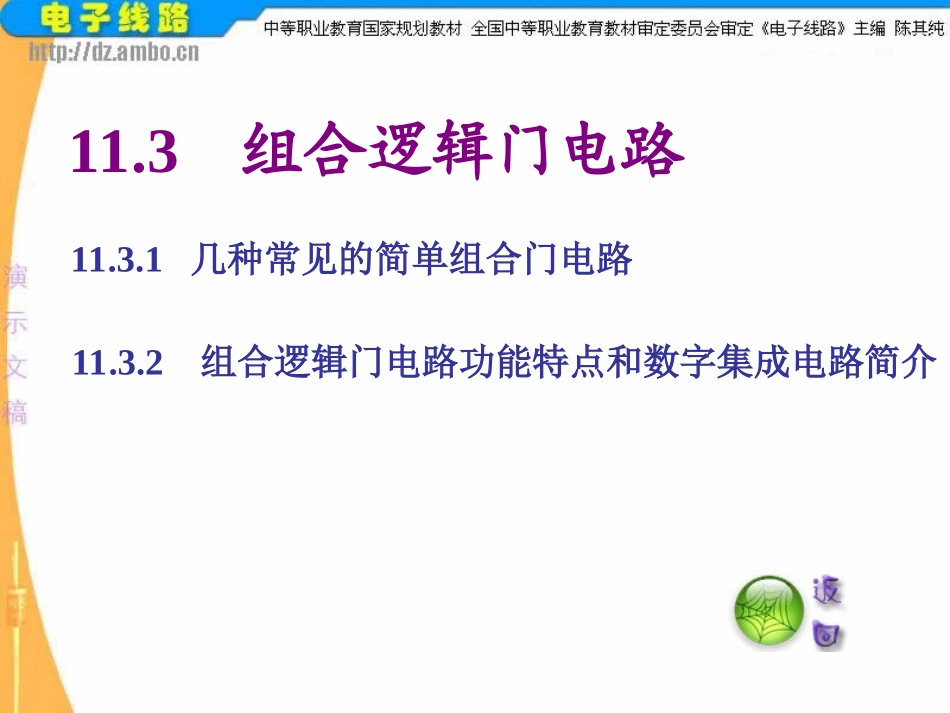

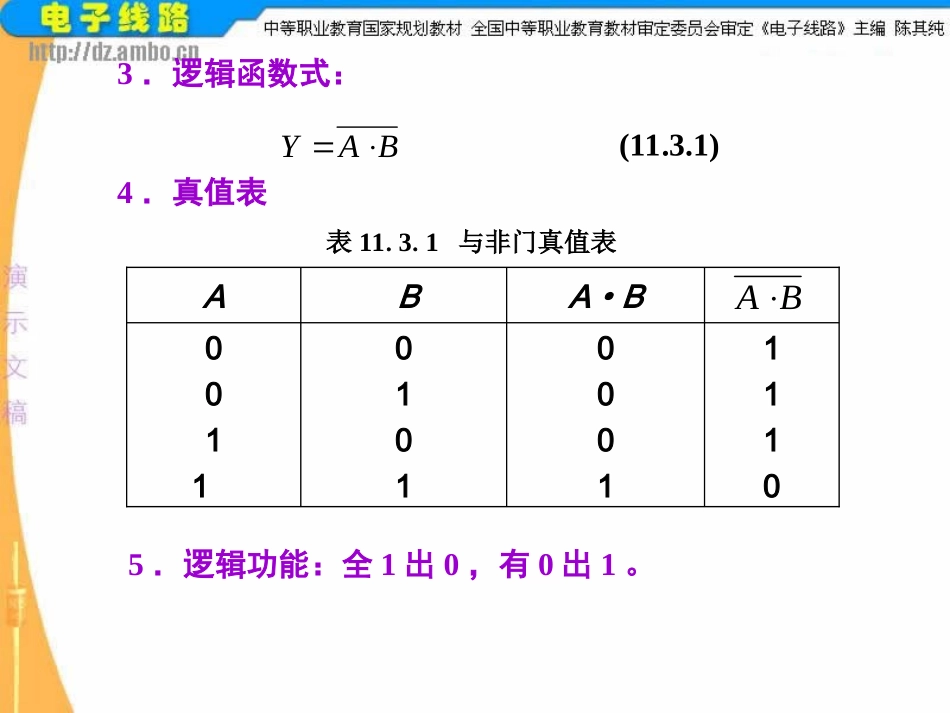

11.3组合逻辑门电路11.3.1几种常见的简单组合门电路11.3.2组合逻辑门电路功能特点和数字集成电路简介11.3组合逻辑门电路实用中常把与门、或门和非门组合起来使用。11.3.1几种常见的简单组合门电路一、与非门1．电路组成在与门后面接一个非门2．逻辑符号在与门输出端加上一个小圆圈。3．逻辑函数式：4．真值表(11.3.1)BAY表11.3.1与非门真值表1110000101010011A·BBABA5．逻辑功能：全1出0，有0出1。二、或非门1．电路组成：在或门后面接一个非门2．逻辑符号：在或门输出端加一小圆圈。3．逻辑函数式：(11.3.2)BAY4．真值表表11.3.2与非门真值表1000011101010011A·BBABAY5．逻辑功能：全0出1，有1出0。三、与或非门1．电路组成把两个（或两个以上）与门的输出端接到一个或非门的各个输入端。2．逻辑符号3．逻辑函数式CDABY(11.3.3)4．逻辑功能当输入端中任何一组全为1时，输出即为0；只有各组输入都至少有一个为0时，输出才为1。5．真值表表11.3.3与或非门真值表ABCDY000000001111111100001111000011110011001100110011010101010101010111101110111000002．逻辑符号四、异或门1．电路组成3．逻辑函数式(11.3.4)BABAY通常写成：(11.3.5)BAY表11.3.4异或门真值表ABY0011010101104．真值表当两个输入端的状态相同（都为0或都为1）时输出为0；反之，当两个输入端状态不同(一个为0，另一个为1）时，输出端为1。5．逻辑功能6．应用：判断两个输入信号是否不同。2．逻辑符号五、同或门1．电路组成在异或门的基础上，最后加上一个非门。3．逻辑函数式（11.3.6）BAABY通常写成⊙（11.3.7）AYB当两个输入端的状态相同（都为0或都为1）时输出为1；反之，当两个输入端状态不同(一个为0，另一个为1）时，输出端为0。6．应用判断两个输入信号是否相同。5．逻辑功能表11.3.5同或门真值表100101010011YBA4．真值表六、三态门•三态门是在门电路上加一个使能端，输出状态有：高电平、低电平和高阻状态。•逻辑符号——使能端，控制输出状态。EN•逻辑功能：=1时，三态门呈高阻状态；EN=0时，门电路恢复反相器常态，即Y=。ENA•用途：实现数据传输的控制。1＝0，2＝1，3＝1时，ENENENY2、Y3呈高阻态，Y1送数据A1到总线；1＝1，2＝0，3＝1时ENENENY1、Y3呈高阻态，Y2送数据A2到总线；1＝1，2＝1，3＝0时，ENENENY1、Y2呈高阻态，Y3送数据到总线。•注意：使用时要外接负载电阻。七、OC门•OC门：输出晶体管集电极开路的TTL“与非门”电路。•逻辑符号•逻辑功能：OC门同与非门一样；•作用：作为计算机的母线驱动器；11.3.2组合逻辑门电路功能特点和数字集成电路简介一、组合逻辑门电路功能特点1．任何时刻的输出状态直接由当时的输入状态决定；2．电路没有记忆功能。二、数字集成电路简介1．分类①晶体三极管型数字集成电路（简称TTL电路）；②场效应管数字集成电路（简称MOS电路）。2．主要产品系列表11.3.6数字集成电路的主要产品系列C000CC4000CT54／74HCCT54／74HCT互补场效应管型高速CMOS与TTL兼容的高速CMOSCMOSHCOMSHCMOSTMOSTTLHTTLSTTLLSTTLALSTTL子系列基本型中速TTL高速TTL超高速TTL低功耗TTL先进低功耗TTL名称CT54／74CT54／74HCT54／74SCT54／74LSCT54／74ALS国际型号T1000T2000T3000T4000部标型号TTL系列•管脚的编号判读方法：把标志（凹口）置于左方，逆时针自下而上依次读出外引线编号。3．数字集成电路外形举例•数字集成电路目前大量采用双列直插式外形封装。•数字集成电路主要参数有：①输出高电平VOH和输出低电平VOL。②输入高电平VIH和输入低电平VIL，有时把这两个值的中间值称为输入的阈值电压VIT。③输出高电平电流IOH和输出低电平电流IOL④传输延时tPHL和tPLH，它们的平均值称为平均传输延迟时间tpd。⑤扇出系数N与非门输出端能驱动同类门的数目。[例11.3.1]已知某逻辑电路的输入、输出相应波形如图所示，试写出它的真值表和逻辑函数式。ABY011000111000逻辑函数式：BAY解：由波形对应关系，列出真值表为：
