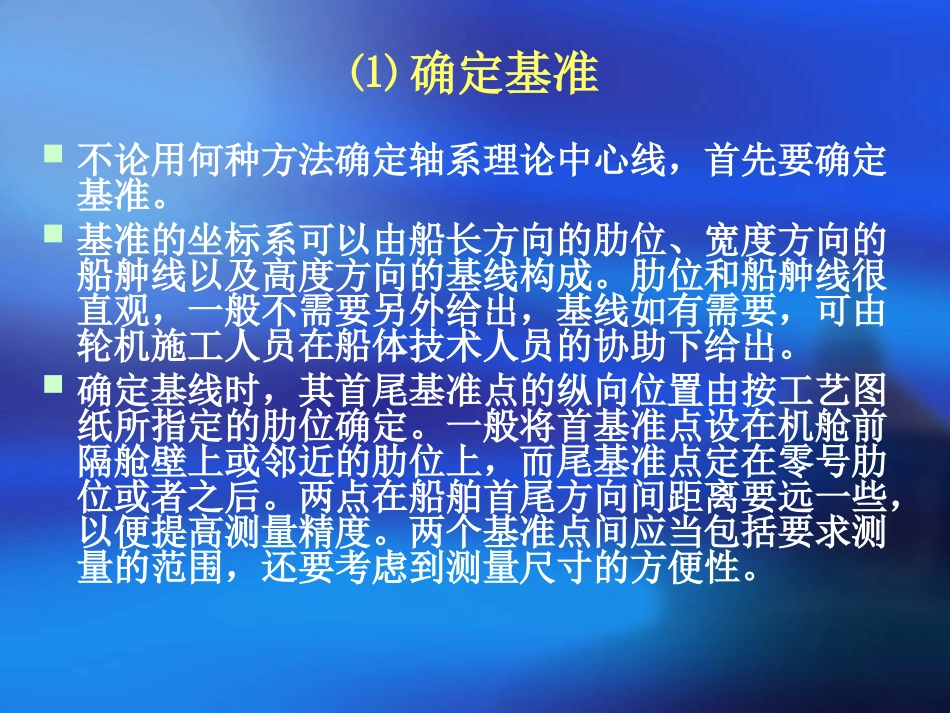

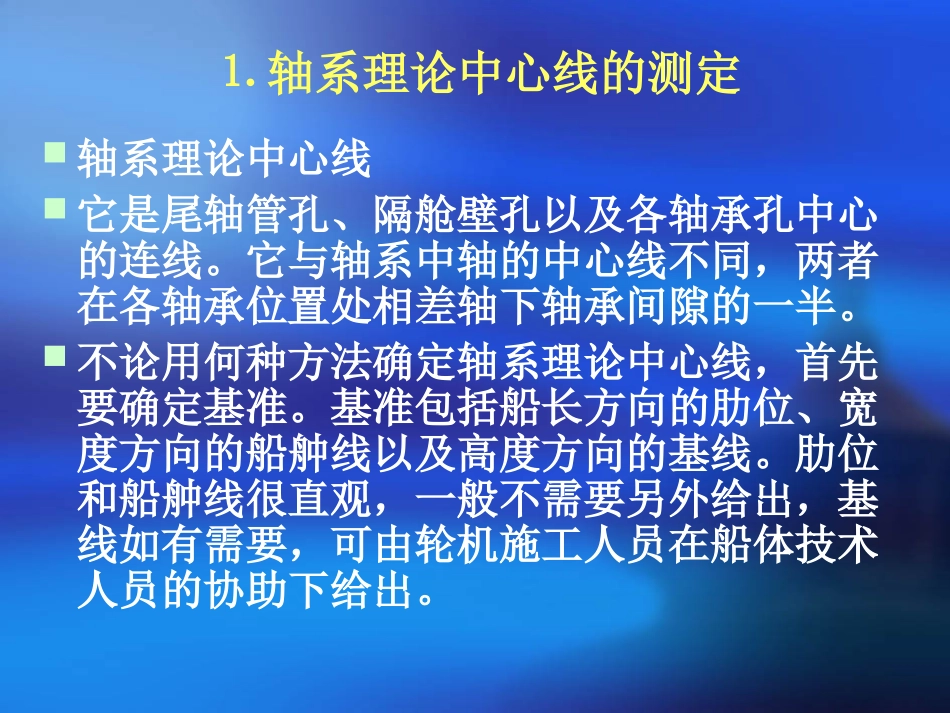

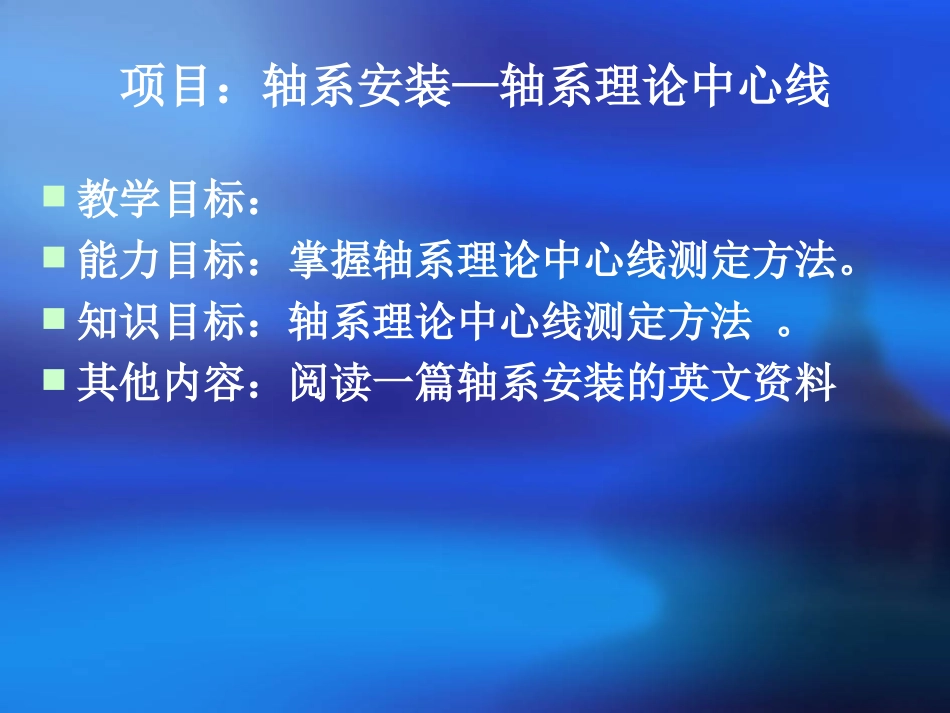

项目:轴系安装—轴系理论中心线教学目标:能力目标:掌握轴系理论中心线测定方法。知识目标:轴系理论中心线测定方法。其他内容:阅读一篇轴系安装的英文资料轴系理论中心线它是尾轴管孔、隔舱壁孔以及各轴承孔中心的连线。它与轴系中轴的中心线不同,两者在各轴承位置处相差轴下轴承间隙的一半。不论用何种方法确定轴系理论中心线,首先要确定基准。基准包括船长方向的肋位、宽度方向的船舯线以及高度方向的基线。肋位和船舯线很直观,一般不需要另外给出,基线如有需要,可由轮机施工人员在船体技术人员的协助下给出。⒈轴系理论中心线的测定⑴确定基准不论用何种方法确定轴系理论中心线,首先要确定基准。基准的坐标系可以由船长方向的肋位、宽度方向的船舯线以及高度方向的基线构成。肋位和船舯线很直观,一般不需要另外给出,基线如有需要,可由轮机施工人员在船体技术人员的协助下给出。确定基线时,其首尾基准点的纵向位置由按工艺图纸所指定的肋位确定。一般将首基准点设在机舱前隔舱壁上或邻近的肋位上,而尾基准点定在零号肋位或者之后。两点在船舶首尾方向间距离要远一些,以便提高测量精度。两个基准点间应当包括要求测量的范围,还要考虑到测量尺寸的方便性。⑵确定轴系理论中心线:①拉线法在规定的位置(一般在舵系中心线之后和主机前)安装拉线架,并拉一根直径为0.5~1.0mm的钢丝,依首、尾基准点调整钢丝的位置,使钢丝通过首尾基准点,这时钢丝线就代表轴系理论中心线。其中必须考虑钢丝下垂量的修正问题。钢丝下垂量计算公式:y=qx(L-x)/2×0.99T(mm)式中:q——钢丝的均布载荷(N/m);x——所计算处到基点的距离(m);T——挂重的重量(N)拉线前,应在相关舱壁、肋板、底板等处预先开出小孔,以便钢丝线穿过。拉线工具固定端:(钢丝、固定螺栓、压板、移动架、摇动手柄);活动端:(钢丝、滑轮、重物、摇动方榫)特点:不需要特殊的设备,操作简单比较方便,但由于钢丝自重下垂造成测量误差,且钢丝在空间测量较困难,其测量精度很大程度上依赖于操作者的技术水平,所以一般应用于轴系长度小于20cm的小船上,或用于要求不高的部件装配中。②光学法利用光在均匀介质中直线传播的原理测定点、线、面的方法。将光学仪器先按两个基准光靶(光靶的十安线中心在基准点位置上)调好位置,使仪器的主光轴同时通过两基准光靶上的十安线中心,此时仪器主光轴就代表轴系理论中心线。特点:克服了拉线法精度不高的缺点,应用在精度要求较高的地方。工具:平行光管、望远镜、准直平行光管以及激光准直仪、经纬仪、五棱镜等光学工具。⑶确定轴系理论中心线时应注意的问题①检查各加工孔:检查各加工孔处如人字架轴毂孔、尾柱上轴毂孔的装配焊接后的位置是否正确,有无加工余量,是否偏离规定的轴系中心线。②检查基座的位置:校验主机座面板、中间轴承面板与轴系理论中心线之间的高度尺寸,确定安装时所需刮配的垫片厚度。③检查轴系与舵系中心线的关系:单轴系一般规定两者垂直并相交。④画加工圆和检验圆:见镗孔一节课堂小结着重介绍根据实际情况灵活选择恰当的方法;
