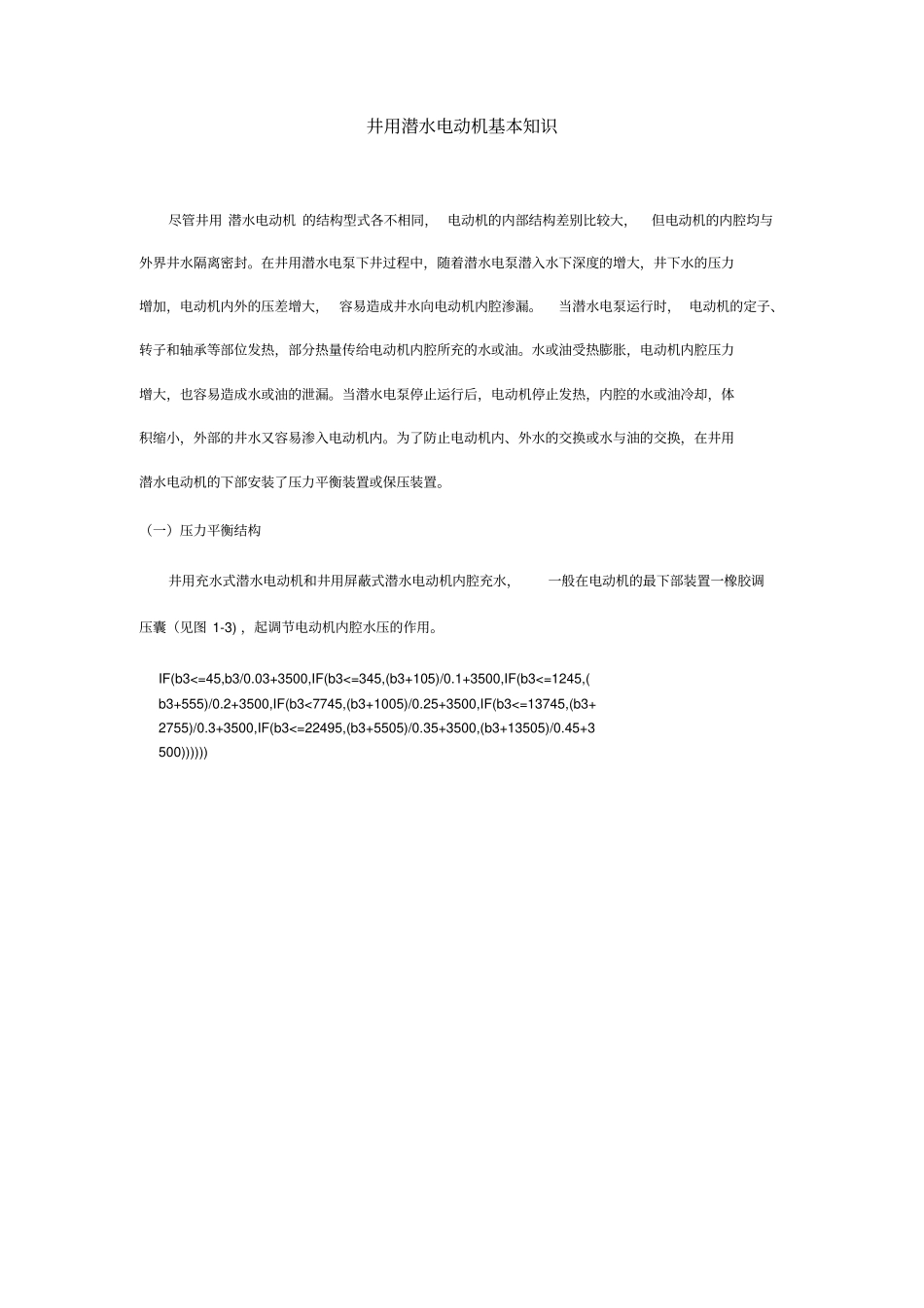

井用潜水电动机基本知识尽管井用潜水电动机的结构型式各不相同，电动机的内部结构差别比较大，但电动机的内腔均与外界井水隔离密封。在井用潜水电泵下井过程中，随着潜水电泵潜入水下深度的增大，井下水的压力增加，电动机内外的压差增大，容易造成井水向电动机内腔渗漏。当潜水电泵运行时，电动机的定子、转子和轴承等部位发热，部分热量传给电动机内腔所充的水或油。水或油受热膨胀，电动机内腔压力增大，也容易造成水或油的泄漏。当潜水电泵停止运行后，电动机停止发热，内腔的水或油冷却，体积缩小，外部的井水又容易渗入电动机内。为了防止电动机内、外水的交换或水与油的交换，在井用潜水电动机的下部安装了压力平衡装置或保压装置。（一）压力平衡结构井用充水式潜水电动机和井用屏蔽式潜水电动机内腔充水，一般在电动机的最下部装置一橡胶调压囊（见图1-3)，起调节电动机内腔水压的作用。IF(b3<=45,b3/0.03+3500,IF(b3<=345,(b3+105)/0.1+3500,IF(b3<=1245,(b3+555)/0.2+3500,IF(b3<7745,(b3+1005)/0.25+3500,IF(b3<=13745,(b3+2755)/0.3+3500,IF(b3<=22495,(b3+5505)/0.35+3500,(b3+13505)/0.45+3500))))))（二）保压结构和贫油保护信号装置井用充油式潜水电动机内腔充油，运行时，为了防止井水侵入电动机内部，维持机内油压大于外部水压。同时调节因温度和压力变化造成的油液体积变化，在电动机下部装有保压装置。该装置由油囊23、油囊护套5、油囊压盖4和油压弹簧2等组成（见图1-4）。电动机总装注油后，弹簧处于压紧状态，油囊中储满了绝缘油。依靠弹簧在油囊中产生的压力维持机内一定的油压。当保压装置正常工作时，只有电动机内的绝缘油通过机械密封非常缓慢地外泄，而井水则不能反向渗入电动机内腔。这就为电动机定子绕组等主要部件的正常工作创造了良好地条件。经过一定时间的正常运行或因密封故障等原因造成不正常的油泄漏，使电动机内油量的消耗达到规定限值时，电动机发生“贫油”现象。这时电动机内油压下降，机械密封内、外将产生油和水的交换，电动机内腔进水，造成定子绕组绝缘电阻下降，甚至出现线圈短路、烧损等事故。为此，在电动机下部设有贫油信号装置，贫油信号接线原理见图1-12，此时，电源中性点应直接接地。当电动机内油量消耗殆尽时，油压弹簧2推动油囊压盖4与贫油信号触头21接触，使信号线与地接通，发出“贫油”信号，从而使地面控制开关的中间继电器动作，自动切断电源，并发出警报。上一篇：叶片泵的运行与特点下一篇：泵的分类有哪些？上海成峰网站管理系统版权所有Copyright?2001-2020www.shcfpump.com
