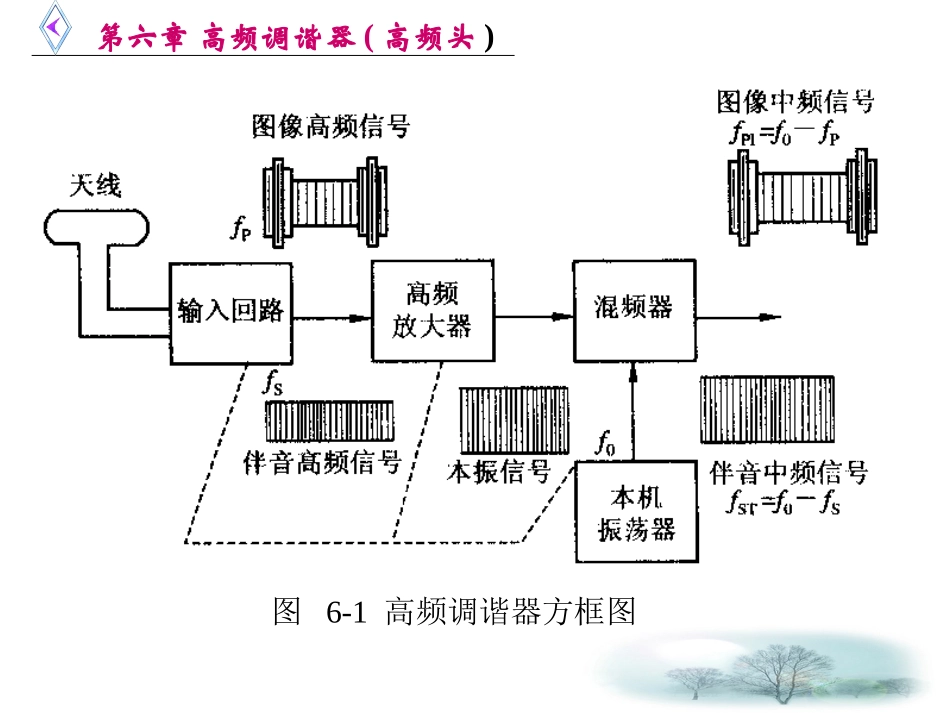

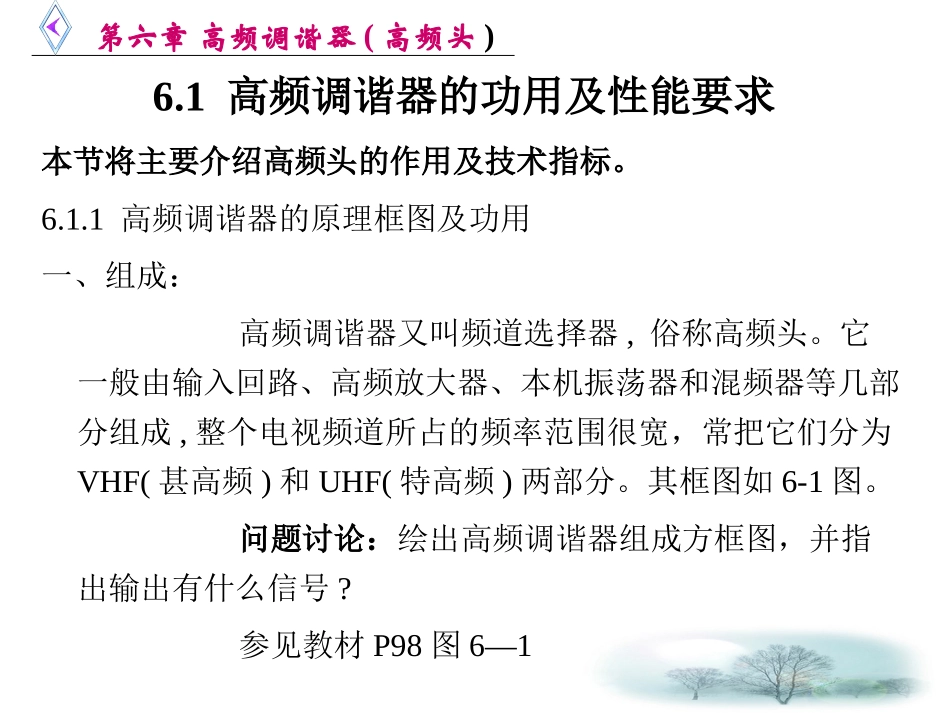

第六章高频调谐器(高频头)第六章高频调谐器(高频头)第六章高频调谐器(高频头)6.1高频调谐器的功用及性能要求本节将主要介绍高频头的作用及技术指标。6.1.1高频调谐器的原理框图及功用一、组成：高频调谐器又叫频道选择器,俗称高频头。它一般由输入回路、高频放大器、本机振荡器和混频器等几部分组成,整个电视频道所占的频率范围很宽，常把它们分为VHF(甚高频)和UHF(特高频)两部分。其框图如6-1图。问题讨论：绘出高频调谐器组成方框图，并指出输出有什么信号?参见教材P98图6—1第六章高频调谐器(高频头)图6-1高频调谐器方框图第六章高频调谐器(高频头)二、作用：1、选频：从天线接收到的各种电信号中选择所需要频道的电视信号，抑制其它干扰信号。2、放大：将选择出的高频电视信号（包括图像信号的伴音信号），经高频放大器放大，提高灵敏度，满足混频器所需要的幅度。3、变频：通过混频级将图像高频信号和伴音高频信号，与本振信号进行差拍，在其输出端得到一个固定的图像中频信号和第一伴音中频信号，然后再送到图像中频放大电路。三、高频调谐器的种类：机械调谐（改变电感）电调谐（改变电容）第六章高频调谐器(高频头)6.2高频调谐器的功能电路分析本节将主要介绍高频头各部分的典型电路及性能。6.2.1机械调谐与电子调谐原理高频调谐：为了收看不同频道的电视信号,根据需要能改变(切换)信号的频道,即所谓高频调谐。调谐方法：机械调谐(改变LC回路的电感值)和电子调谐(改变LC回路的电容)。第六章高频调谐器(高频头)一、机械调谐1、种类：又分成开关式、转盘式2、优点：每一个频道的输入线圈、高放负载线圈和本机振荡线圈都是独立的，频道切换互相无影响，3、缺点：容易产生机械故障。第六章高频调谐器(高频头)二、电子调谐原理1.变容二极管及电子调谐基本原理1)变容二极管——PN结电容Cj随外加反向偏压变化范围比较大的PN结晶体二极管，在调谐电路中常用作调谐电容。用变容二极管代替可调电容，通过调节其电压改变其电容值，从而达到调节频率的目的。2）变容二极管压控特性——当改变反向偏压-3V—-30V时，电容量内18pF变到3pF的变化曲线。变容管的符号及压控特性(以变容管2CB14为例)如图6-3所示。第六章高频调谐器(高频头)图6-3变容管2CB14压控特性第六章高频调谐器(高频头)电容覆盖系数：当偏压从-3V变至-30V时,电容量由18pF变到3pF,电容变比(即电容覆盖系数)为NC=CM/CN=63）电子调谐原理变容二极管外加负偏压的调节是靠电位器R实现的,如P101图6-4所示。改变R触头，就改了Cj变容二极管的负向电压UR，从而调谐回路频率f0改变，实现调谐和选台。(例如：如果R活动触点向上调节,则UR增加、Cj下降,从而调谐回路频率f0升高,实现了调谐和选台。)第六章高频调谐器(高频头)图6-4电子调谐原理电路第六章高频调谐器(高频头)2.波段覆盖和电子开关⑴波段覆盖：已知变容管2CB14的CM=18pF、CN=3pF,其电容覆盖系数(即电容变比)为NC=CM/CN=6。由于变容管用于调谐频率,因而最重要的是它的变化范围(变比),而不是电容量的绝对值。由图6-4可见,谐振回路的频率为45.262121)(2110NMMNNMjjjjCCLCLCffCCLCCCCCLf所以变容管2CB14使谐振回路频率最大变比第六章高频调谐器(高频头)以电视VHF频段为例,其最低频道中心频率为52.5MHz,第12频道中心频率为219MHz,其比值为4.17,显然2CB14变容管不能满足覆盖VHF全波段的要求。假若再考虑分布电容的影响,则变容管改变谐振回路变比还要小于2.45。因此,需将VHF范围内的12个频道划分为两个波段,1~5频道为低频段,6~12频道为高频段。采用电子开关切换电感线圈,以便得到高、低两个频段。低频段(1~5频道)频率变比为68.15.52881MHzMHzN第六章高频调谐器(高频头)小于变容管2CB14使谐振回路频率最大变比2.45。高频段(6~12频道)频率变比为则小于变容管2CB14使谐振回路频率最大变比2.45。这样,2CB14就都能满足频率覆盖的设计要求。28.11712192MHzMHzN第六章高频调谐器(高频头)问题讨论：说明为什么VHF调谐器要分波段调谐?因为变容二极管变容比为NC==CM/CN=6。所以变容管2CB14使谐振回路频率最大变比为：而VHF波段：1频道中心频...
