交变电流测试题含详细解答VIP免费

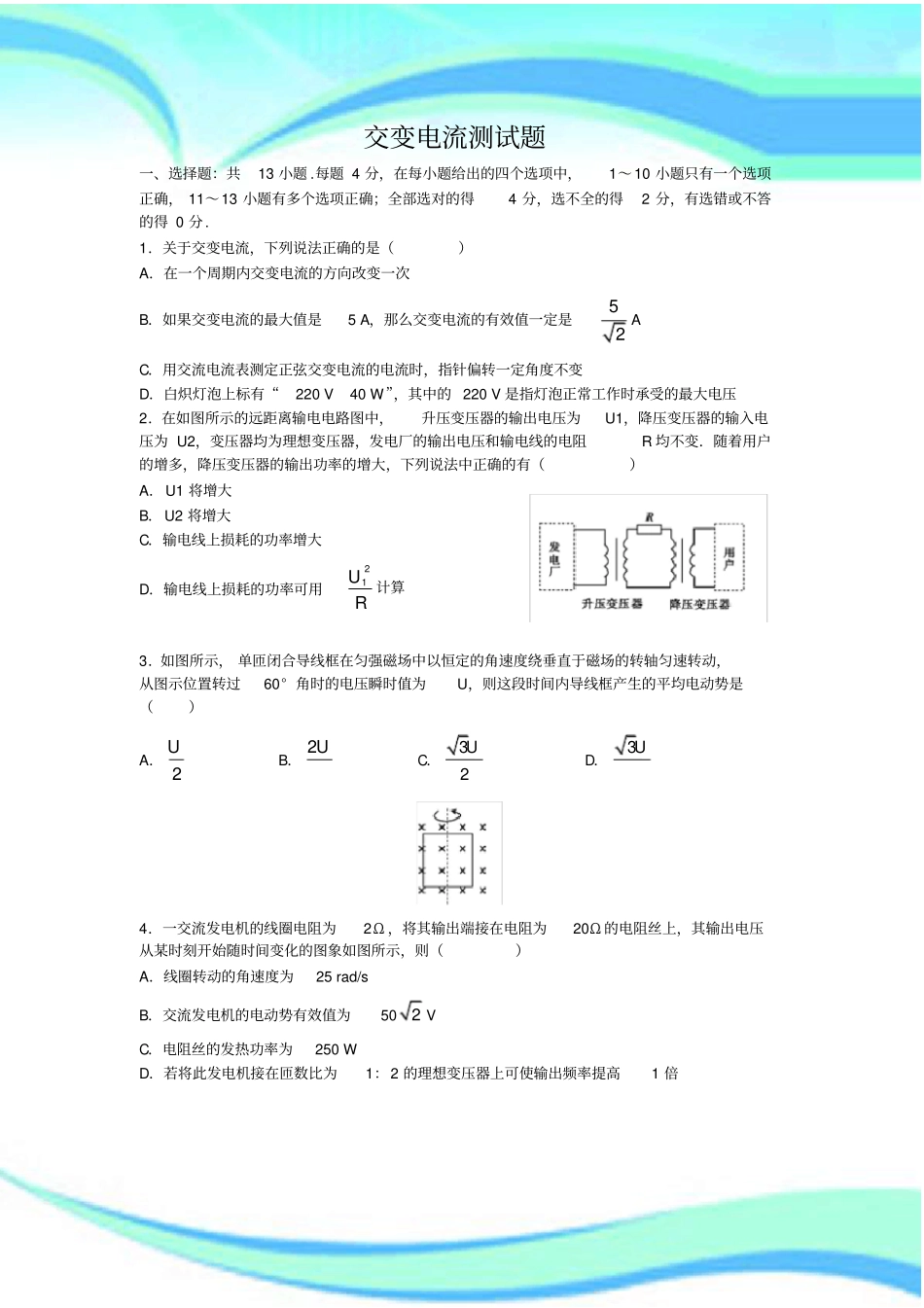

交变电流测试题(含详细解答)————————————————————————————————作者：————————————————————————————————日期：交变电流测试题一、选择题：共13小题.每题4分，在每小题给出的四个选项中，1～10小题只有一个选项正确，11～13小题有多个选项正确；全部选对的得4分，选不全的得2分，有选错或不答的得0分.1．关于交变电流，下列说法正确的是（）A．在一个周期内交变电流的方向改变一次B．如果交变电流的最大值是5A，那么交变电流的有效值一定是52AC．用交流电流表测定正弦交变电流的电流时，指针偏转一定角度不变D．白炽灯泡上标有“220V40W”，其中的220V是指灯泡正常工作时承受的最大电压2．在如图所示的远距离输电电路图中，升压变压器的输出电压为U1，降压变压器的输入电压为U2，变压器均为理想变压器，发电厂的输出电压和输电线的电阻R均不变．随着用户的增多，降压变压器的输出功率的增大，下列说法中正确的有（）A．U1将增大B．U2将增大C．输电线上损耗的功率增大D．输电线上损耗的功率可用21UR计算3．如图所示，单匝闭合导线框在匀强磁场中以恒定的角速度绕垂直于磁场的转轴匀速转动，从图示位置转过60°角时的电压瞬时值为U，则这段时间内导线框产生的平均电动势是（）A．2UB．2UC．32UD．3U4．一交流发电机的线圈电阻为2Ω，将其输出端接在电阻为20Ω的电阻丝上，其输出电压从某时刻开始随时间变化的图象如图所示，则（）A．线圈转动的角速度为25rad/sB．交流发电机的电动势有效值为502VC．电阻丝的发热功率为250WD．若将此发电机接在匝数比为1：2的理想变压器上可使输出频率提高1倍5．在某次军事演习中，我解放军用一台柴油发电机给演习部队临时供电，供电线路如图所示．该发电机说明书的部分内容如表所示．若发电机到部队的距离L=400m，输电线路中的火线和零线均为GBCZ60型单股铜导线，该型号导线单位长度的电阻r=2.5×10-4Ω．演习部队用电器的总功率P=44kW，当这些额定电压U=220V的用电器都正常工作时，则（）型号AED6500S最大输出功率60kW输出电压范围220～300VA．输电线路中的电流为20AB．发电机的实际输出电压为260VC．在输电线路上损失的电功率为4kWD．如果该柴油发电机发的电是正弦式交变电流，则其输出电压最大值是311V6．如图所示，L1和L2是输电线，用电压互感器和电流互感器测输电功率．若已知甲的两线圈匝数比为50：1，乙的两线圈匝数比为1：20，并且已知加在电压表两端的电压为220V，通过电流表的电流为5A，则（）A．甲是电压互感器，乙是电流互感器，输电线的输送功率为1.21×107WB．乙是电压互感器，甲是电流互感器，输电线的输送功率为1.21×107WC．甲是电压互感器，乙是电流互感器，输电线的输送功率为1.1×106WD．乙是电压互感器，甲是电流互感器，输电线的输送功率为1.1×106W7．电阻R1、R2与交流电源按如图所示的方式连接，R1=10Ω，R2=30Ω，其中R1与二极管并联．二极管具有单向导电性，正向导通时，电阻可看做零，反向接上电压时，电阻无穷大，可看做断路．交流电源的电压随时间t的变化关系是u=402sin100t（V）．则R2两端的电压有效值为（）A．20VB．252VC．302VD．25V8．一台发电机最大输出功率为4000kW、电压为4000V，经变压器T1升压后向远方输电．输电线路总电阻R=1kΩ．到目的地经变压器T2降压，负载为多个正常发光的灯泡“220V60W”．若在输电线路上消耗的功率为发电机输出功率的10%，变压器T1和T2的耗损可忽略，发电机处于满负荷工作状态，则下列说法错误的是（）A．T1原、副线圈的电流分别为1000A和20AB．T2原、副线圈的电压分别为1.8×105V和220VC．T1和T2的变压比分别为1：50和40：1D．有6×104盏“220V60W”灯泡正常发光9．为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示．当开关S闭合后（）A．A1示数变大，A1与A2示数的比值不变B．A1示数变大，A1与A2示数的比值变大C．V2示数变小，V1与V2示数的比值变大D．V2...
