第四部分 螺帽VIP免费

第四部分  螺帽_第1页
1/37
第四部分  螺帽_第2页
2/37
第四部分  螺帽_第3页
3/37

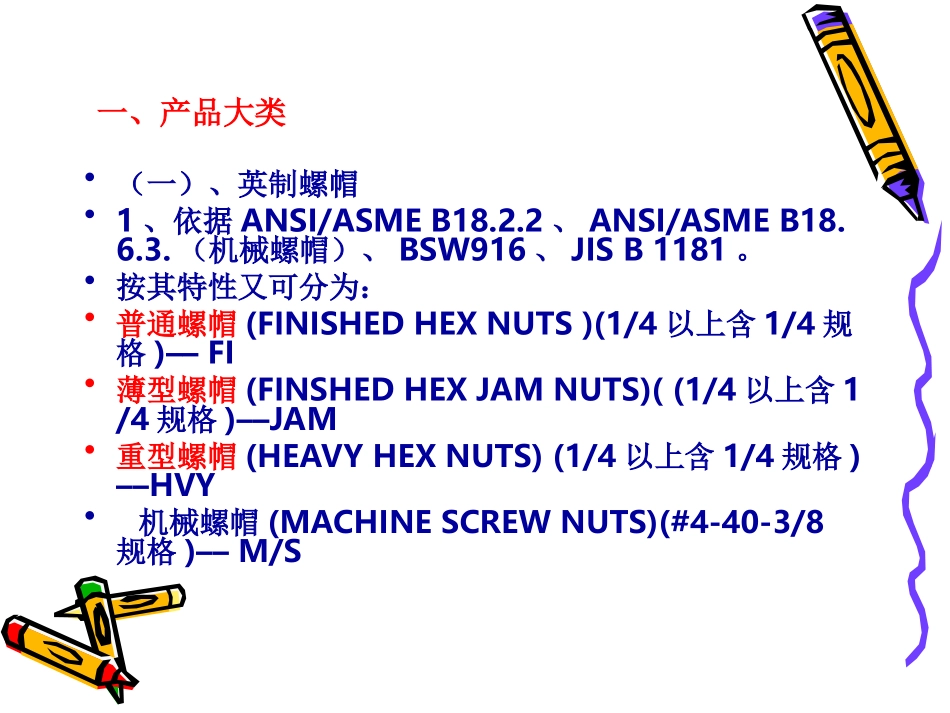

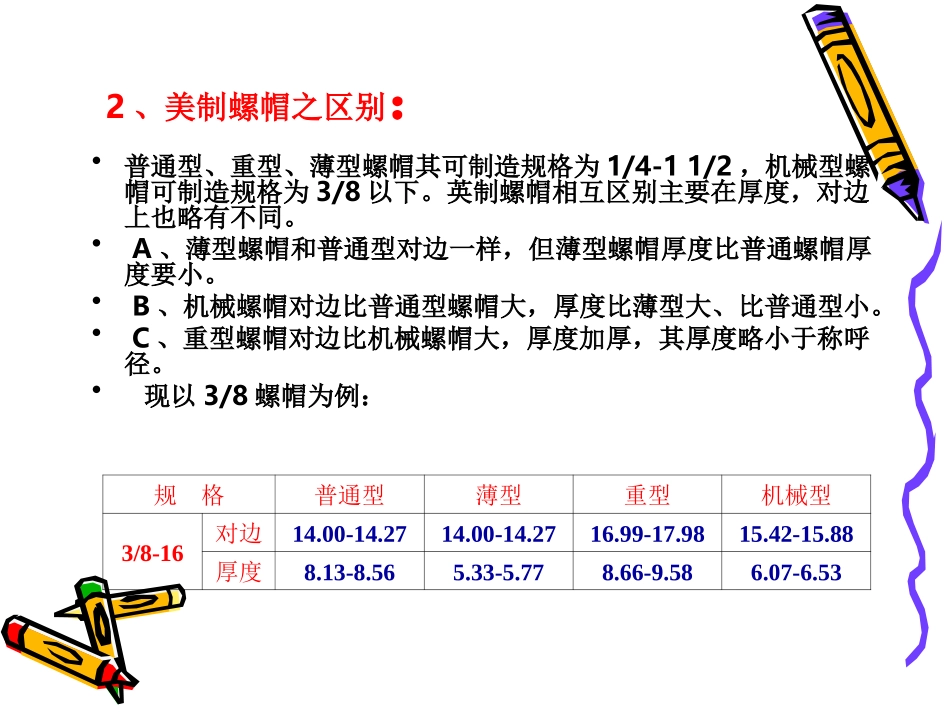

第四部分螺帽第四部分螺帽第四部分螺帽第四部分螺帽第一章产品分类第一章产品分类一、产品大类•(一)、英制螺帽•1、依据ANSI/ASMEB18.2.2、ANSI/ASMEB18.6.3.(机械螺帽)、BSW916、JISB1181。•按其特性又可分为:•普通螺帽(FINISHEDHEXNUTS)(1/4以上含1/4规格)––FI•薄型螺帽(FINSHEDHEXJAMNUTS)((1/4以上含1/4规格)––JAM•重型螺帽(HEAVYHEXNUTS)(1/4以上含1/4规格)––HVY•机械螺帽(MACHINESCREWNUTS)(#4-40-3/8规格)––M/S2、美制螺帽之区别:•普通型、重型、薄型螺帽其可制造规格为1/4-11/2,机械型螺帽可制造规格为3/8以下。英制螺帽相互区别主要在厚度,对边上也略有不同。•A、薄型螺帽和普通型对边一样,但薄型螺帽厚度比普通螺帽厚度要小。•B、机械螺帽对边比普通型螺帽大,厚度比薄型大、比普通型小。•C、重型螺帽对边比机械螺帽大,厚度加厚,其厚度略小于称呼径。•现以3/8螺帽为例:规格普通型薄型重型机械型3/8-16对边14.00-14.2714.00-14.2716.99-17.9815.42-15.88厚度8.13-8.565.33-5.778.66-9.586.07-6.533、英制韦氏牙螺帽之区别(BSW916与JISB1181):规格标准1/45/163/87/161/29/165/83/47/81BSW916对边11.05-11.3013.08-13.3414.86-15.2417.65-18.0320.32-20.8322.86-23.3725.02-25.6529.85-30.4832.26-33.0236.83-37.59厚度5.08-5.596.35-6.867.92-8.439.53-10.0311.10-11.8612.70-13.4614.27-15.2917.45-18.4919.05-20.5722.23-23.75JISB1181对边16.75-17.0018.65-19.0020.65-21.0025.65-26.0031.60-32.0034.60-35.0040.60-41.00厚度7.80-8.008.80-9.009.80-10.0012.80-13.0015.80-16.0017.80-18.0019.75-20.00(二)、公制螺帽1.标准之区别:老国标、新国标、国际标准、德标、意标规格老国标新国标国际标准德标意标GB51GB52GB53GB54GB6170ISO4032ISO4035DIN934UNI5587对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度M35.52.605.52.205.52.45.502.45.51.805.52.45.523M47.03.447.02.70703.273.272.273.27.4M58.04.248.03.20804.784.782.78485M610.05.2410.04.24105.2105.2103.2105106M8126.2414.06.24125.2414.05.24136.8136.8134136.5138规格老国标新国标国际标准德标意标GB51GB52GB53GB54GB6170ISO4032ISO4035DIN934UNI5587对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度M10148.2917.08.29146.2417.06.24168.4168.41651781710M121710.2919.010.29177.2919.07.291810.81810.818619101912M141911.3522.011.35198.2922.08.292112.82112.821722112214M162213.3524.013.35228.2924.08.292414.82714.824824132416.0M1824.014.3527.014.3524.009.2927.009.2927.0015.802715.827927152718.规格老国标新国标国际标准德标意标GB51GB52GB53GB54GB6170ISO4032ISO4035DIN934UNI5587对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度对边厚度M2027.0016.3530.0016.3527.009.2930.009.2930.0018.0030.18301030163020.M2230.0018.3532.0018.3530.0010.2932.0010.3534.0019.4034.19.4341132183222M2432.0019.4236.0019.5032.0012.2936.0010.5336.0021.503621.5361236193624注:表中尺寸均为规格上限。2、参照标准如下老国标新国际国际标准德标意标日标GB51-76小六角GB6170六角ISO4032六角DIN934UNI5587JISB1181GB52-76六角GB6171细牙ISO4035薄型GB53-76小六角扁GB6172薄型ISO4775重型GB54-74六角扁GB6173薄型GB6177六角法兰面ISO4161六角法兰面二、产品的识别:•(一)、螺帽各部位图示:(二)、螺帽标识:美标螺帽表示法以德标为例(ISO标准基本相同)FINANSI5/16-18DIN934M8-1.25标准名称呼径牙数(每寸)标准名称呼径牙距MISANSI#8-32GB52-76M8-1.25三、性能等级:•性能等级≥8以及05级的螺帽必须在其支承面或侧面打凹字,或在倒角面打凸字标记,•螺纹直径≥5mm的六角螺帽才需要标记.•根据国际及国家标准要求,加入公司注册商标,规定对螺帽进行相应等级的标识:•如我们公司的商标是:TS•常用螺帽等级的标记是:•6级为l8l,我们习惯称呼为假8级,但在台湾产品表示为正8级....
