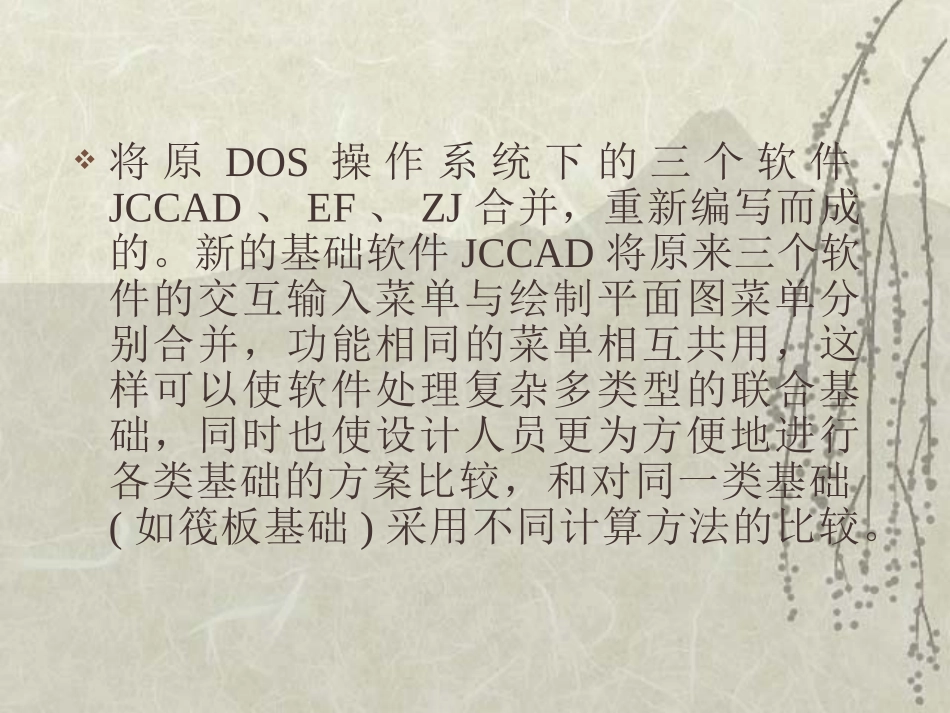

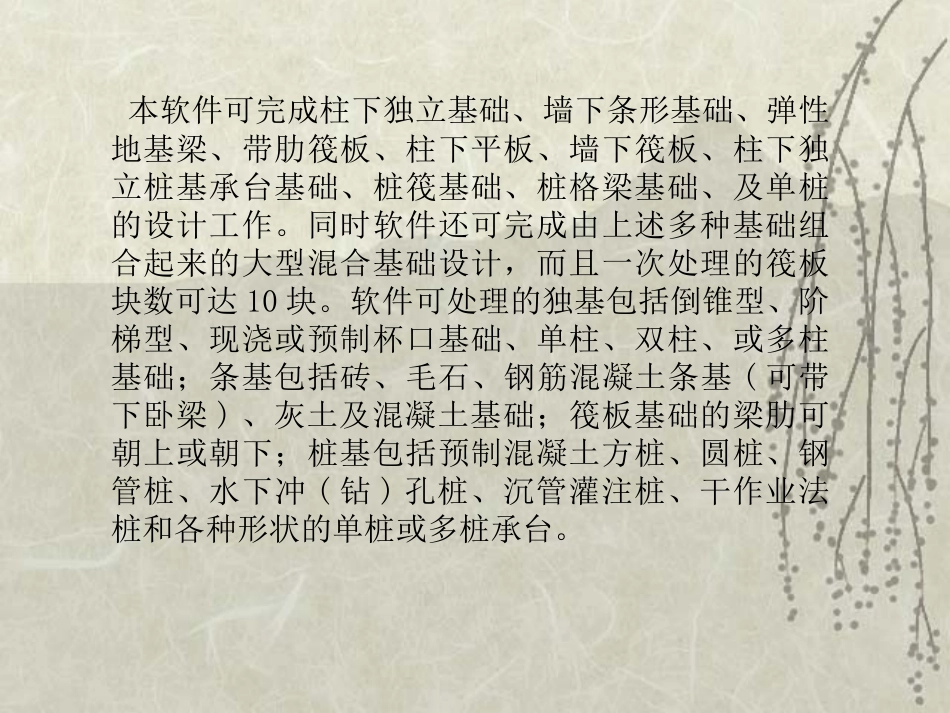

新规范(GB500)版JCCAD简介将原DOS操作系统下的三个软件JCCAD、EF、ZJ合并，重新编写而成的。新的基础软件JCCAD将原来三个软件的交互输入菜单与绘制平面图菜单分别合并，功能相同的菜单相互共用，这样可以使软件处理复杂多类型的联合基础，同时也使设计人员更为方便地进行各类基础的方案比较，和对同一类基础(如筏板基础)采用不同计算方法的比较。本软件可完成柱下独立基础、墙下条形基础、弹性地基梁、带肋筏板、柱下平板、墙下筏板、柱下独立桩基承台基础、桩筏基础、桩格梁基础、及单桩的设计工作。同时软件还可完成由上述多种基础组合起来的大型混合基础设计，而且一次处理的筏板块数可达10块。软件可处理的独基包括倒锥型、阶梯型、现浇或预制杯口基础、单柱、双柱、或多柱基础；条基包括砖、毛石、钢筋混凝土条基(可带下卧梁)、灰土及混凝土基础；筏板基础的梁肋可朝上或朝下；桩基包括预制混凝土方桩、圆桩、钢管桩、水下冲(钻)孔桩、沉管灌注桩、干作业法桩和各种形状的单桩或多桩承台。新规范版本JCCAD程序与原程序相比做了较大改动，现将主要改动介绍如下。一、荷载组合按新荷载规范要求，程序按不同计算需要，生成三类荷载组合，即：基本组合，标准组合和准永久组合。–基本组合:相当于原规范的设计荷载–标准组合:相当于原规范的标准荷载–准永久组合:相当于原规范的准永久荷载1.基本组合用于确定基础内力和配筋计算。如基础或桩台高度、支挡结构截面、计算基础或支挡结构内力、确定配筋和验算材料强度等。在新规范版本中放弃简化公式，采用活荷载轮次作为第一活荷载的荷载组合方式。组合公式如下：(1)可变荷载控制的组合LDLDWLDcwWLDLWDcLLWD(2)永久荷载效应控制的组合LDcLL35.1(3)地震作用组合WEELDwcWvEVHEHcqLD用于地基承载力计算其中：——风荷载组合系数——活荷载组合系数——风荷载，分+x，+y，-x和-y向四种情况2.标准组合WLDcwLWDcLWEEDcWEHVEVHcwcLW3.准永久组合用于地基变形计算（沉降）。与原规范版本相同。组合公式如下：其中：D——恒载L——活荷载——活荷载准永久值系数)1(LDqLqL荷载选用原则墙下条形基础可采用PM荷载或砖混荷载。柱下独基和桩承台采用尽量多的荷载组合筏板和基础梁选相同工况荷载组合。应该选同一程序生成的所有可能工况（是否要选地震荷载组合要根据工程的具体情况）。如satwe的所有荷载组合或TAT的所有荷载组合。pm荷载没有弯矩最好不用在独立基础的计算中。独立基础底面积的计算类似于压弯正截面计算，由轴力和弯矩两个因素决定。所以不能按最大轴力计算。由于各程序的计算假定不同，荷载的分布由差别。如果选取全部荷载则计算结果偏大。PMCAD荷载可用于砖混结构及初设计。其特点是模拟人工倒荷，没有弯矩。TAT，SATWE，PMSAP荷载是上部结构计算结果，可用于所有情况。程序能自动区分是否地震组合，并进行承载力放大。PK荷载只能用于独基。二、地基承载力计算按标准组合（标准荷载）设计（原规范设计荷载）去掉修正以后的地基承载力大于1.1地基承载力特征值。墙下条形基础避免基础底面重复计入(强制性条文）独基与条基重叠时计算独基可考虑部分线荷载按土的抗剪强度指标计算地基承载力特征值的方法1.柱下独立基础结果比较用新规范计算的柱下独立基础底面边长与原规范相比减少了11%左右。–中柱比边柱减少的多–PM荷载计算比用TAT荷载计算减少的多由于底面积减少，造成基础配筋量减少。结论：没偏心荷载减少得多;有偏心荷载减少得少2.墙下条形基础结果比较用新规范计算的柱下独立基础底面边长与原规范相比–不考虑基础底面重叠时：减少了19%左右。–考虑基础底面重叠时：减少了4%－15%左右。结论：基础宽度较大时基础底面重叠对基础的影响较大三、基础沉降计算计算公式不变，计算深度确定公式中的Δz表格有变动b(m)≤22＜b≤44＜b≤8＞8Δz(m)0.30.60.81.0弹性地基梁沉降计算增加回弹量计算（5.3.9）niiiiicicczzEp...
