六速旋转粘度计ZNN-D6VIP专享VIP免费

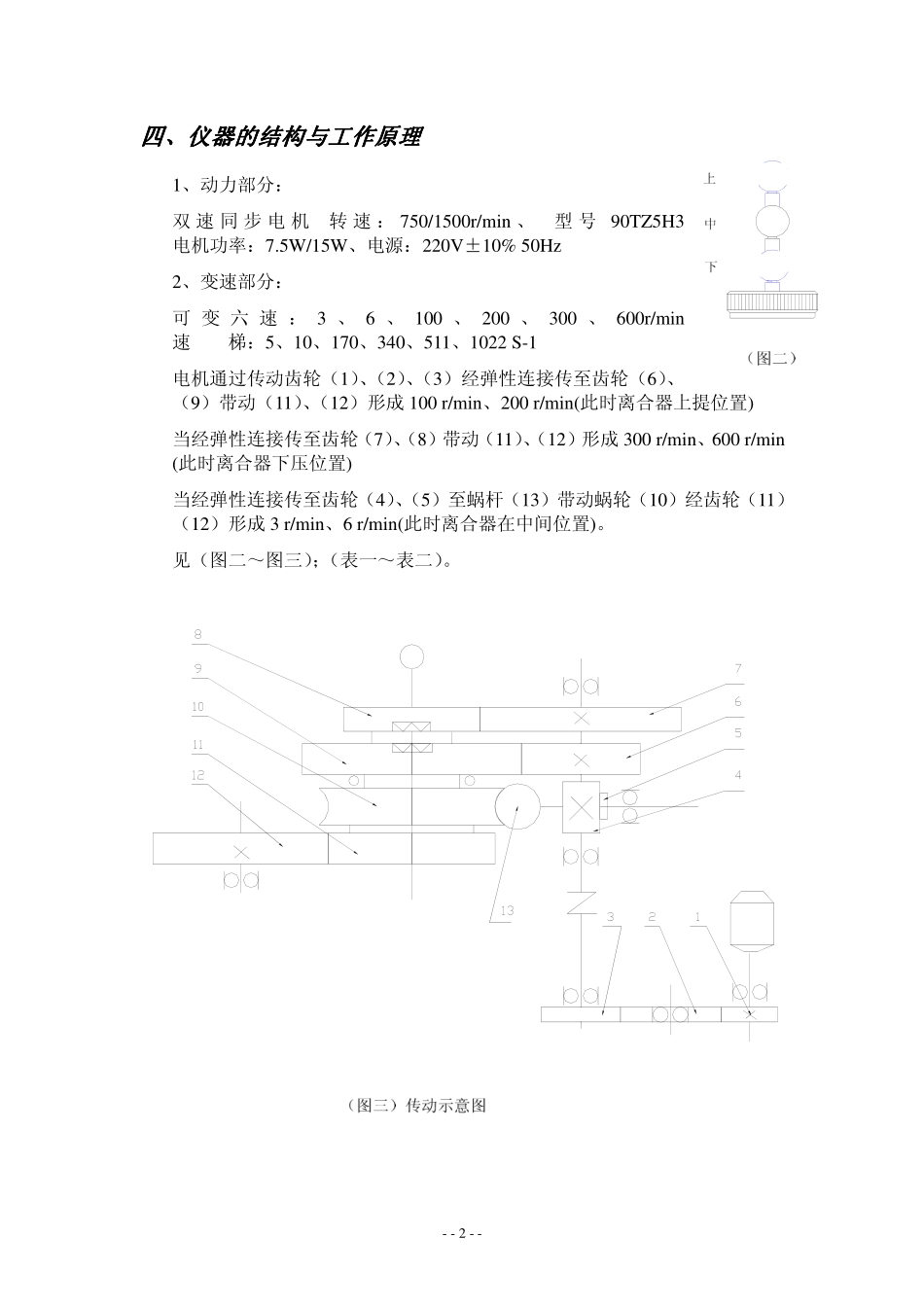

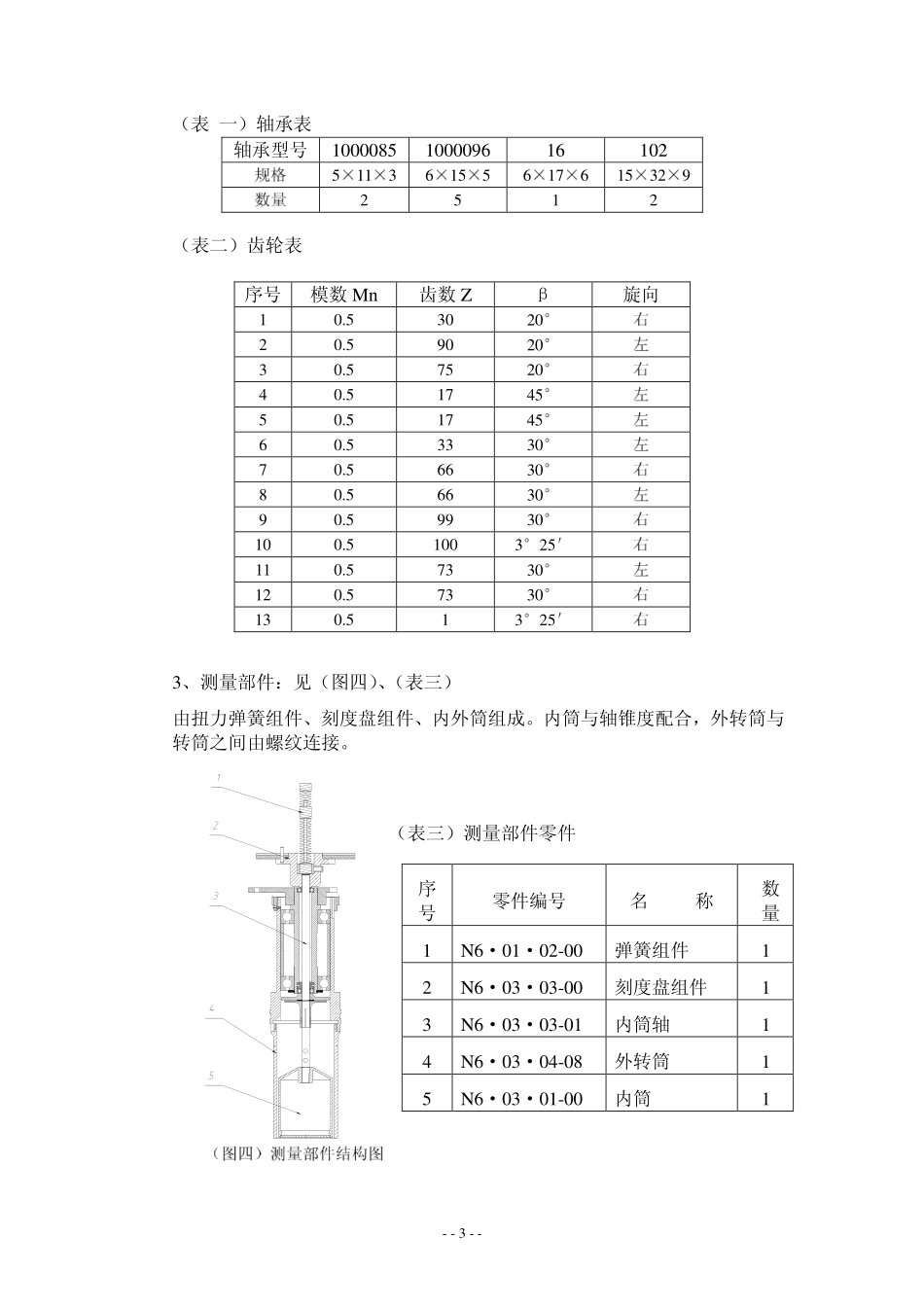

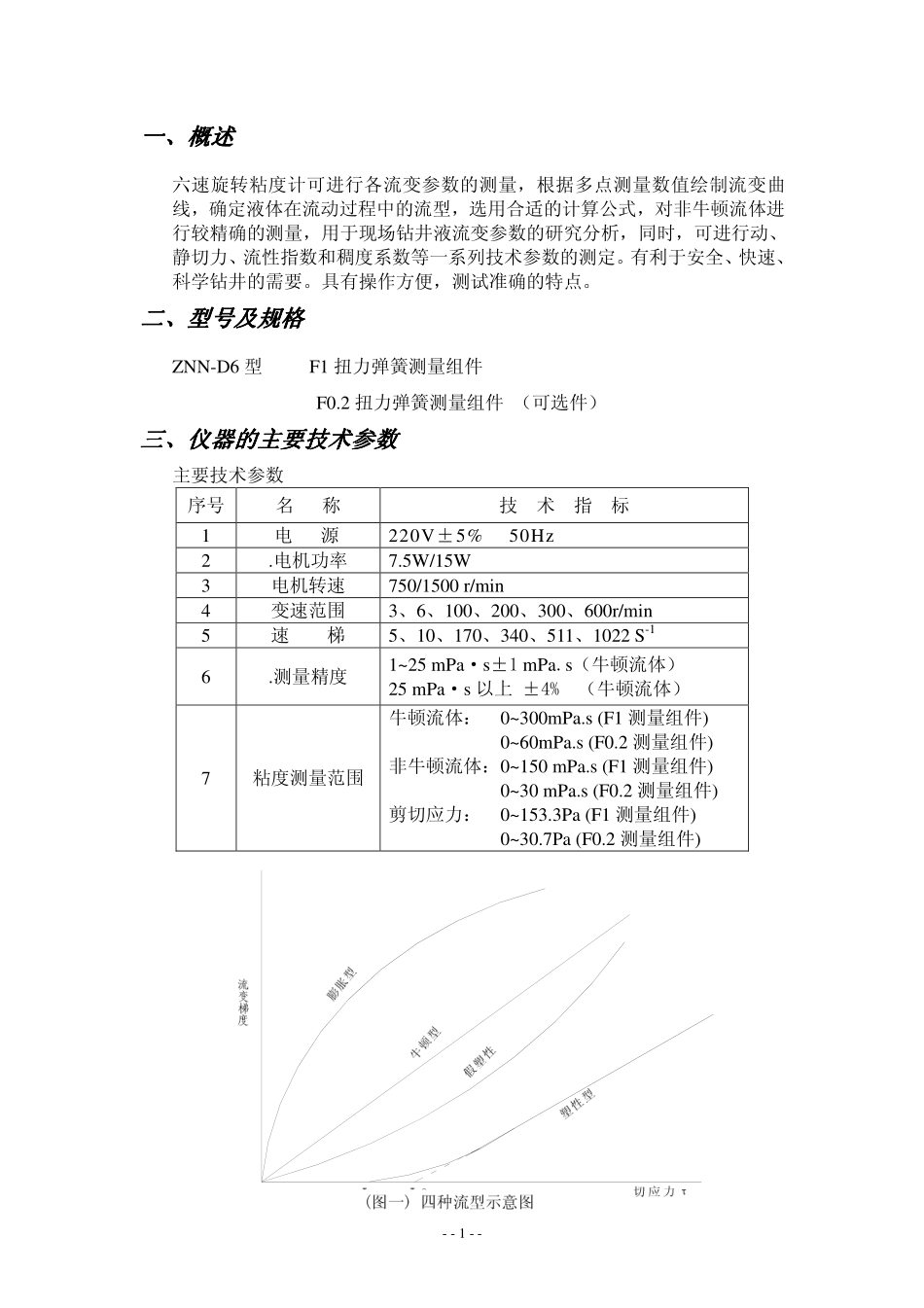

--1--流变梯度切应力τ塑性型假塑性牛顿型膨胀型τsτo一一一一、、、、概述概述概述概述六速旋转粘度计可进行各流变参数的测量，根据多点测量数值绘制流变曲线，确定液体在流动过程中的流型，选用合适的计算公式，对非牛顿流体进行较精确的测量，用于现场钻井液流变参数的研究分析，同时，可进行动、静切力、流性指数和稠度系数等一系列技术参数的测定。有利于安全、快速、科学钻井的需要。具有操作方便，测试准确的特点。二二二二、、、、型号及规格型号及规格型号及规格型号及规格ZNN-D6型F1扭力弹簧测量组件F0.2扭力弹簧测量组件（可选件）三三三三、、、、仪器的主要技术参数仪器的主要技术参数仪器的主要技术参数仪器的主要技术参数主要技术参数序号名称技术指标1电源220V±5%50Hz2.电机功率7.5W/15W3电机转速750/1500r/min4变速范围3、6、100、200、300、600r/min5速梯5、10、170、340、511、1022S-16.测量精度1~25mPa·s±1mPa.s（牛顿流体）25mPa·s以上±4%（牛顿流体）7粘度测量范围牛顿流体：0~300mPa.s(F1测量组件)0~60mPa.s(F0.2测量组件)非牛顿流体：0~150mPa.s(F1测量组件)0~30mPa.s(F0.2测量组件)剪切应力：0~153.3Pa(F1测量组件)0~30.7Pa(F0.2测量组件)(图一)四种流型示意图--2--上中下四四四四、、、、仪器的结构与工作原理仪器的结构与工作原理仪器的结构与工作原理仪器的结构与工作原理1、动力部分：双速同步电机转速：750/1500r/min、型号90TZ5H3电机功率：7.5W/15W、电源：220V±10%50Hz2、变速部分：可变六速：3、6、100、200、300、600r/min速梯：5、10、170、340、511、1022S-1电机通过传动齿轮（1）、（2）、（3）经弹性连接传至齿轮（6）、（9）带动（11）、（12）形成100r/min、200r/min(此时离合器上提位置)当经弹性连接传至齿轮（7）、（8）带动（11）、（12）形成300r/min、600r/min(此时离合器下压位置)当经弹性连接传至齿轮（4）、（5）至蜗杆（13）带动蜗轮（10）经齿轮（11）（12）形成3r/min、6r/min(此时离合器在中间位置)。见（图二～图三）；（表一～表二）。（图三）传动示意图（图二）--3--（表一）轴承表（表二）齿轮表3、测量部件：见（图四）、（表三）由扭力弹簧组件、刻度盘组件、内外筒组成。内筒与轴锥度配合，外转筒与转筒之间由螺纹连接。（图四）测量部件结构图轴承型号1000085100009616102规格5×11×36×15×56×17×615×32×9数量2512序号模数Mn齿数Zβ旋向10.53020°右20.59020°左30.57520°右40.51745°左50.51745°左60.53330°左70.56630°右80.56630°左90.59930°右100.51003°25′右110.57330°左120.57330°右130.513°25′右序号零件编号名称数量1N6·01·02-00弹簧组件12N6·03·03-00刻度盘组件13N6·03·03-01内筒轴14N6·03·04-08外转筒15N6·03·01-00内筒1（表三）测量部件零件--4--4、支架部件：见（图五）、（表四）采用托架升降被测容器，操作灵活方便。（图五）支架部分结构图（表四）支架部件零件表：AA向放大2:1GB95-85GB93-87N6·01·03-O7N6·01·03-O5N6·01·03-O6GB73-85N6·01·03-O2N6·01·03-O3N6·01·03-O4N6·01·03-O1GB70-85图号4序号213568710911平垫圈d=6弹簧垫圈d=6支架外套管定位套锁紧压块（1）平端紧定螺钉M3×6锁紧压块（2）托板内六角圆柱头螺钉名称及规格星形手轮1数量4441111112--5--5、六速旋转粘度计结构图：（图六）六速旋转粘度计结构图--6--（表五）六速旋转粘度计结构明细表序号型号名称及规格序号型号名称及规格1N6·03·05-01量杯41N6·02·03-08变速轴垫片2N6·03·04-08外转筒42N6·02·03-07变速环3N6·03·01-01内筒43GB276-82轴承D164N6·03·03-01内筒轴44N6·01·01-08传动短轴5N6·03·04-06卡圈45N6·02·03-13扭簧6GB893.3-86弹簧挡圈46N66·02·03-15蜗轮7N6·03·04-03转筒47GB73-85紧定螺钉8N6·03·04-05轴内套48N6·02·05-01主动齿轮（2）9N6·03·04-05轴承盖49N6·02·03-16变速齿轮10GB276-82轴承D100008550N6·02·05-02主动齿轮（1）11GB276-82轴承10251N6·02·05-03主动齿轮（3）12N6·02·01-01齿轮箱体52N6·02·04-01蜗杆13N6·03·04...
