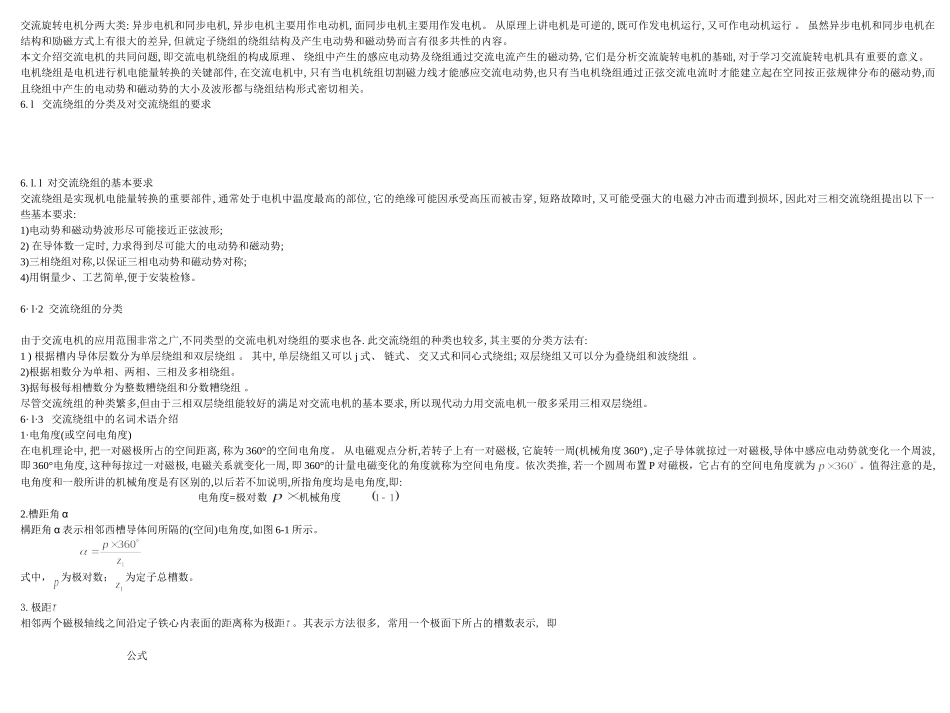

交流旋转电机分两大类: 异步电机和同步电机, 异步电机主要用作电动机, 面同步电机主要用作发电机。 从原理上讲电机是可逆的, 既可作发电机运行, 又可作电动机运行 。 虽然异步电机和同步电机在结构和励磁方式上有很大的差异, 但就定子绕组的绕组结构及产生电动势和磁动势而言有很多共性的内容。本文介绍交流电机的共同问题, 即交流电机绕组的构成原理、 绕组中产生的感应电动势及绕组通过交流电流产生的磁动势, 它们是分析交流旋转电机的基础, 对于学习交流旋转电机具有重要的意义。电机绕组是电机进行机电能量转换的关键部件, 在交流电机中, 只有当电机统组切割磁力线才能感应交流电动势,也只有当电机绕组通过正弦交流电流时才能建立起在空同按正弦规律分布的磁动势,而且绕组中产生的电动势和磁动势的大小及波形都与绕组结构形式密切相关。6. l 交流绕组的分类及对交流绕组的要求6. l. l 对交流绕组的基本要求交流绕组是实现机电能量转换的重要部件, 通常处于电机中温度最高的部位, 它的绝缘可能因承受高压而被击穿, 短路故障时, 又可能受强大的电磁力冲击而遭到损坏, 因此对三相交流绕组提出以下一些基本要求:1)电动势和磁动势波形尽可能接近正弦波形; 2) 在导体数一定时, 力求得到尽可能大的电动势和磁动势;3)三相绕组对称,以保证三相电动势和磁动势对称; 4)用铜量少、工艺简单,便于安装检修。 6· l·2 交流绕组的分类由于交流电机的应用范围非常之广,不同类型的交流电机对绕组的要求也各. 此交流绕组的种类也较多, 其主要的分类方法有:1 ) 根据槽内导体层数分为单层绕组和双层绕组 。 其中, 单层绕组又可以 j 式、 链式、 交又式和同心式绕组; 双层绕组又可以分为叠绕组和波绕组 。2)根据相数分为单相、两相、三相及多相绕组。3)据每极每相槽数分为整数糟绕组和分数糟绕组 。 尽管交流统组的种类繁多,但由于三相双层绕组能较好的满足对交流电机的基本要求, 所以现代动力用交流电机一般多采用三相双层绕组。6· l·3 交流绕组中的名词术语介绍 1·电角度(或空问电角度)在电机理论中, 把一对磁极所占的空间距离, 称为 360°的空间电角度。 从电磁观点分析,若转子上有一对磁极, 它旋转一周(机械角度 360°) ,定子导体就掠过一对磁极,导体中感应电动势就变化一个周波, 即 360°电角度, 这种每掠过一对磁极, 电磁关系就变化一周, 即 360°的计量电磁变化的角度就称为空间电角度。...
