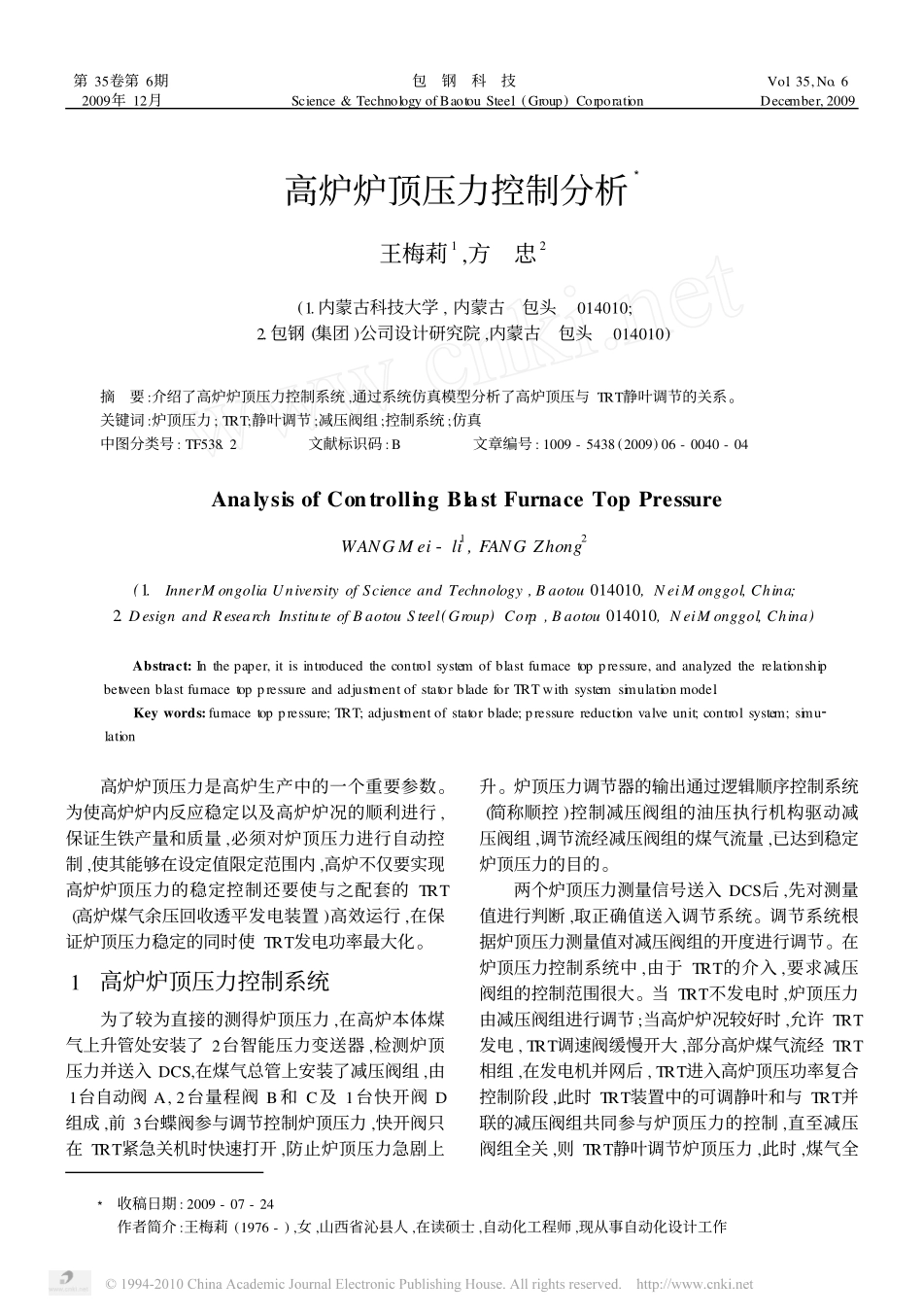

第35卷第6期2009年12月包钢科技Science&TechnologyofBaotouSteel(Group)CorporationVol.35,No.6December,2009高炉炉顶压力控制分析3王梅莉1,方忠2(1.内蒙古科技大学,内蒙古包头014010;2.包钢(集团)公司设计研究院,内蒙古包头014010)摘要:介绍了高炉炉顶压力控制系统,通过系统仿真模型分析了高炉顶压与TRT静叶调节的关系。关键词:炉顶压力;TRT;静叶调节;减压阀组;控制系统;仿真中图分类号:TF538.2文献标识码:B文章编号:1009-5438(2009)06-0040-04AnalysisofControllingBlastFurnaceTopPressureWANGMei-li1,FANGZhong2(1.InnerMongoliaUniversityofScienceandTechnology,Baotou014010,NeiMonggol,China;2.DesignandResearchInstituteofBaotouSteel(Group)Corp.,Baotou014010,NeiMonggol,China)Abstract:Inthepaper,itisintroducedthecontrolsystemofblastfurnacetoppressure,andanalyzedtherelationshipbetweenblastfurnacetoppressureandadjustmentofstatorbladeforTRTwithsystemsimulationmodel.Keywords:furnacetoppressure;TRT;adjustmentofstatorblade;pressurereductionvalveunit;controlsystem;simu2lation高炉炉顶压力是高炉生产中的一个重要参数。为使高炉炉内反应稳定以及高炉炉况的顺利进行,保证生铁产量和质量,必须对炉顶压力进行自动控制,使其能够在设定值限定范围内,高炉不仅要实现高炉炉顶压力的稳定控制还要使与之配套的TRT(高炉煤气余压回收透平发电装置)高效运行,在保证炉顶压力稳定的同时使TRT发电功率最大化。1高炉炉顶压力控制系统为了较为直接的测得炉顶压力,在高炉本体煤气上升管处安装了2台智能压力变送器,检测炉顶压力并送入DCS,在煤气总管上安装了减压阀组,由1台自动阀A,2台量程阀B和C及1台快开阀D组成,前3台蝶阀参与调节控制炉顶压力,快开阀只在TRT紧急关机时快速打开,防止炉顶压力急剧上升。炉顶压力调节器的输出通过逻辑顺序控制系统(简称顺控)控制减压阀组的油压执行机构驱动减压阀组,调节流经减压阀组的煤气流量,已达到稳定炉顶压力的目的。两个炉顶压力测量信号送入DCS后,先对测量值进行判断,取正确值送入调节系统。调节系统根据炉顶压力测量值对减压阀组的开度进行调节。在炉顶压力控制系统中,由于TRT的介入,要求减压阀组的控制范围很大。当TRT不发电时,炉顶压力由减压阀组进行调节;当高炉炉况较好时,允许TRT发电,TRT调速阀缓慢开大,部分高炉煤气流经TRT相组,在发电机并网后,TRT进入高炉顶压功率复合控制阶段,此时TRT装置中的可调静叶和与TRT并联的减压阀组共同参与炉顶压力的控制,直至减压阀组全关,则TRT静叶调节炉顶压力,此时,煤气全3收稿日期:2009-07-24作者简介:王梅莉(1976-),女,山西省沁县人,在读硕士,自动化工程师,现从事自动化设计工作第6期高炉炉顶压力控制分析部经由TRT通过,TRT工作于最大负荷,余压回收充分,节能效果最好。1.1减压阀组调节顶压在TRT未投入使用时,高炉炉顶压力是由减压阀组量程阀B配合减压阀组自动阀A完成顶压调节。(量程阀C作为手动阀,不参与自动调节,但可以人工干预量程阀C的开度,使各阀均处于较好的阀位。量程阀B和C可互换,快开阀D只在TRT紧急关机时快速打开,防止炉顶压力急剧上升)。炉顶压力由传感器检测,作为顶压调节器的反馈量,顶压凋节器对顶压进行调节。顶压调节器设有手动、自动两种方式手动:直接改变顶压调节器PID的OP值,控制自动阀A的开度,改变高炉顶压。自动:据高炉顶压的要求,设定顶压调节器PID的SP值,由顶压调节器自动控制自动阀A的开度,将顶压调节到设定值。减压阀组量程阀B设有手动、自动、串级三种控制方式。手动:直接改变调节器PID的OP值,控制量程阀的开度,改变高炉顶压。自动:根据高炉顶压要求,设定调节器PID的SP值,由调节器自动控制量程阀B的开度,将顶压调节到设定值。串级::根据自动阀A阀位,调节量程阀B的开度。当自动阀A阀位关闭到一定值时,CL(HONEWELL公司的TDC-3000集散控制系统中controlLangue)语言程序进行判断发出指令,使量程阀B在原开度上增加一定开度;当自动阀A阀位开启到一定值时,CL语言程序进行判断发出指令,使量程阀B在原开度上减少一定开度,这样形成量程阀B配合自动阀A的自动调节,增大...
