电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

透视中的倍增与分割VIP免费

透视中的倍增与分割_第1页
1/28
透视中的倍增与分割_第2页
2/28
透视中的倍增与分割_第3页
3/28

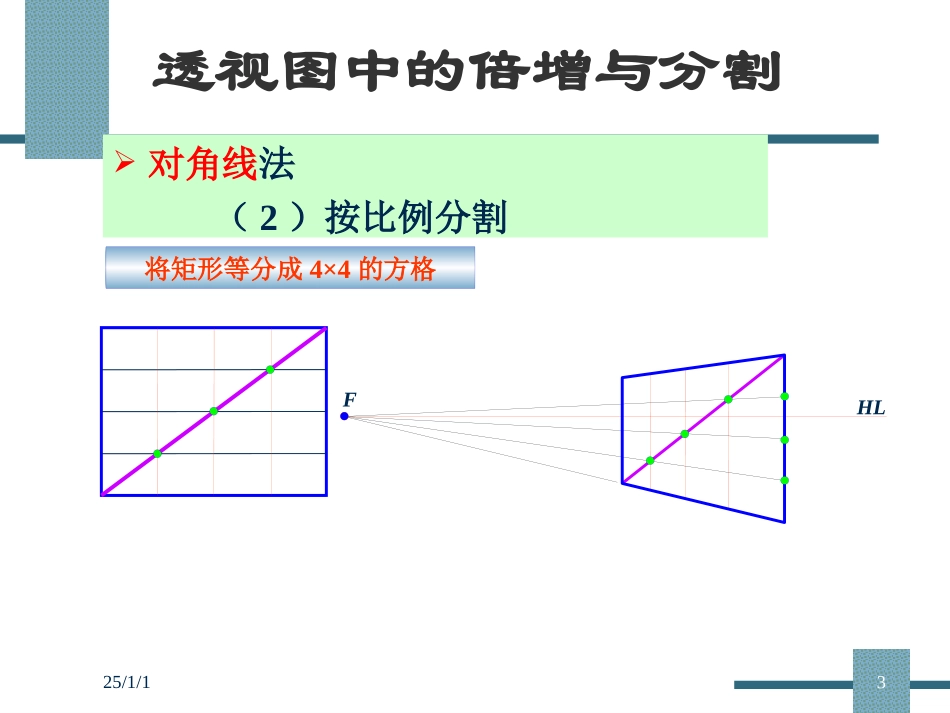

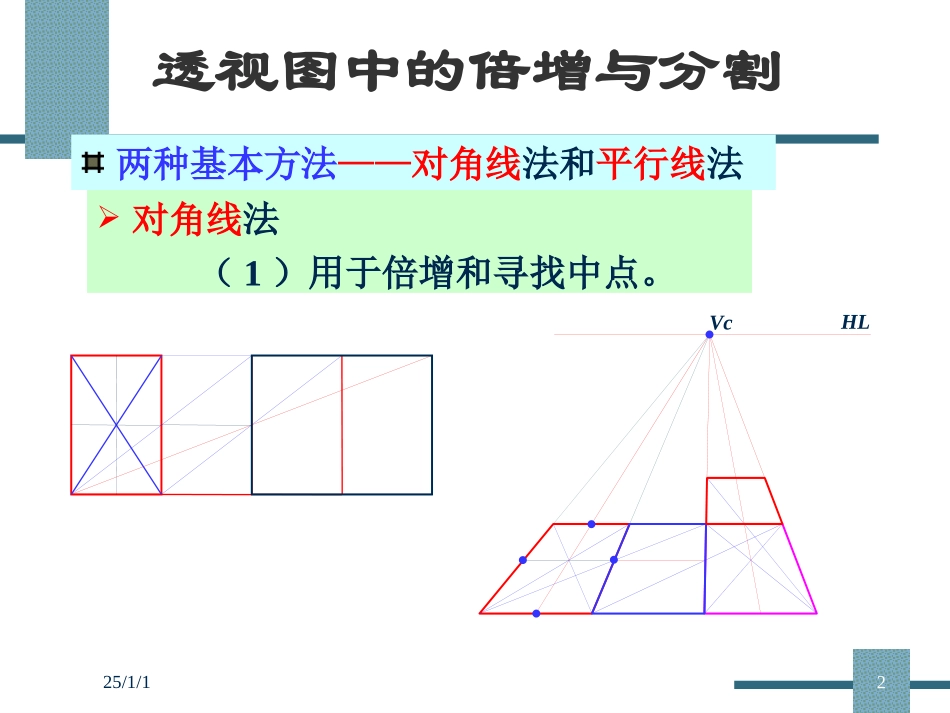

25/1/1125/1/12透视图中的倍增与分割两种基本方法——对角线法和平行线法对角线法(1)用于倍增和寻找中点。VcHL25/1/13透视图中的倍增与分割对角线法(2)按比例分割FHL将矩形等分成4×4的方格25/1/14透视图中的倍增与分割对角线法(2)按比例分割将矩形等分成4×34×3的方格将矩形按给定比例分割需要注意比例次序25/1/15特殊位置直线的分割铅垂线——直接分所有平行于画面的直线均可直接分割25/1/16特殊位置直线的分割平行于基面的直线——用平行线法分割分割线在基面内其灭点在视平线上25/1/17利用倍增的方法绘制建筑细部绘制细部的实例25/1/18特殊位置圆的透视曲面体的透视25/1/19特殊位置圆的透视平行于画面的圆——透视仍为圆平行于基面的圆——八点法求透视圆垂直于基面的圆——八点法求透视圆25/1/110平行于画面的圆绘制要点:求圆心、半径LDDHLGLGLeVC1、圆心的透视:在垂直于画面的直线上ML2、半径的透视长度:利用平行线截取25/1/111平行于画面的圆筒的透视绘制要点:求圆心、半径、公切线LDDMHLGLGLeVCL25/1/112平行于画面的圆筒的透视MHLGLGLeVC绘制要点:求圆心、半径、公切线25/1/113基面内的圆——八点法绘制绘制要点:根据比例确定对角线上的点25/1/114铅垂面内的圆——八点法25/1/115拱门的透视25/1/116拱门的透视25/1/117拱门的透视25/1/118高低拱的透视25/1/119高低拱的透视25/1/120高低拱的透视25/1/121高低拱的透视25/1/122十字拱的透视25/1/123回转体透视图的绘制方法基本方法:先绘制出若干纬圆的透视,再做纬圆透视的包络曲线。回转体的轴线垂直于画面——纬圆的透视为圆回转体的轴线平行于基面——纬圆的透视为椭圆25/1/124回转体透视图的绘制方法回转体的轴线垂直于画面——纬圆的透视为圆25/1/125回转体透视图的绘制方法回转体的轴线垂直于基面——纬圆的透视为椭圆25/1/126圆球的透视25/1/127螺旋曲线的透视25/1/128旋转楼梯的透视

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

透视中的倍增与分割

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
