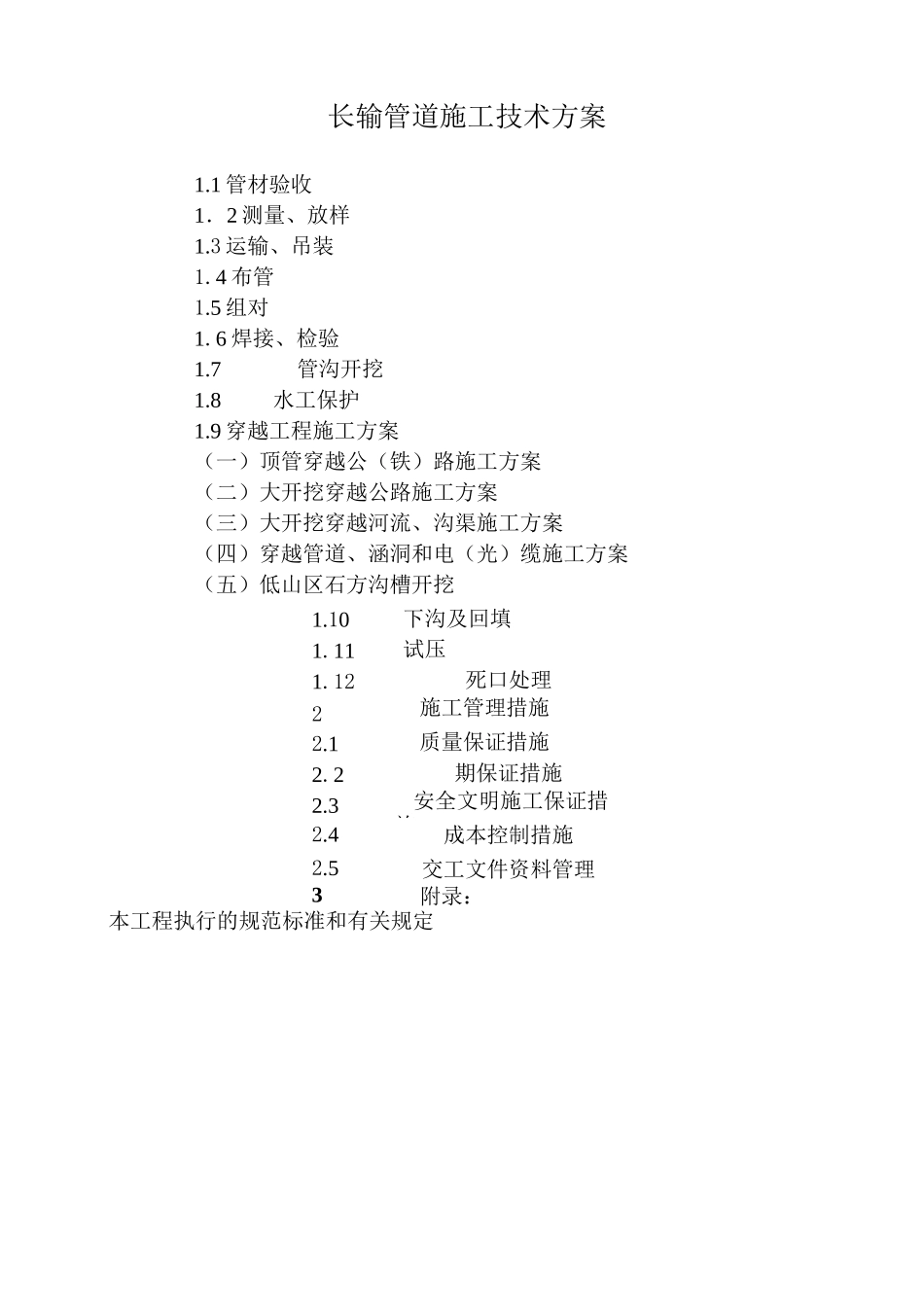

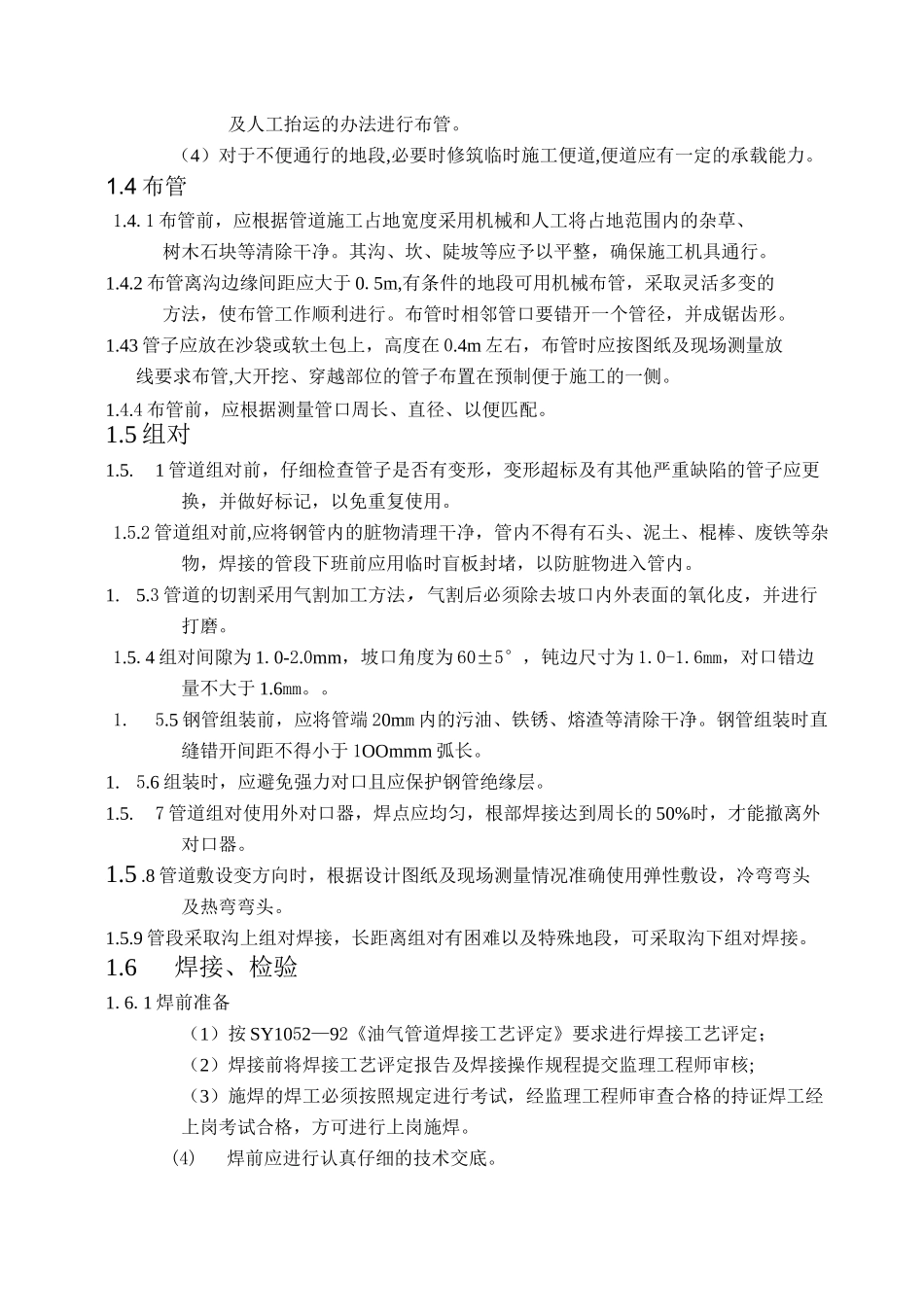

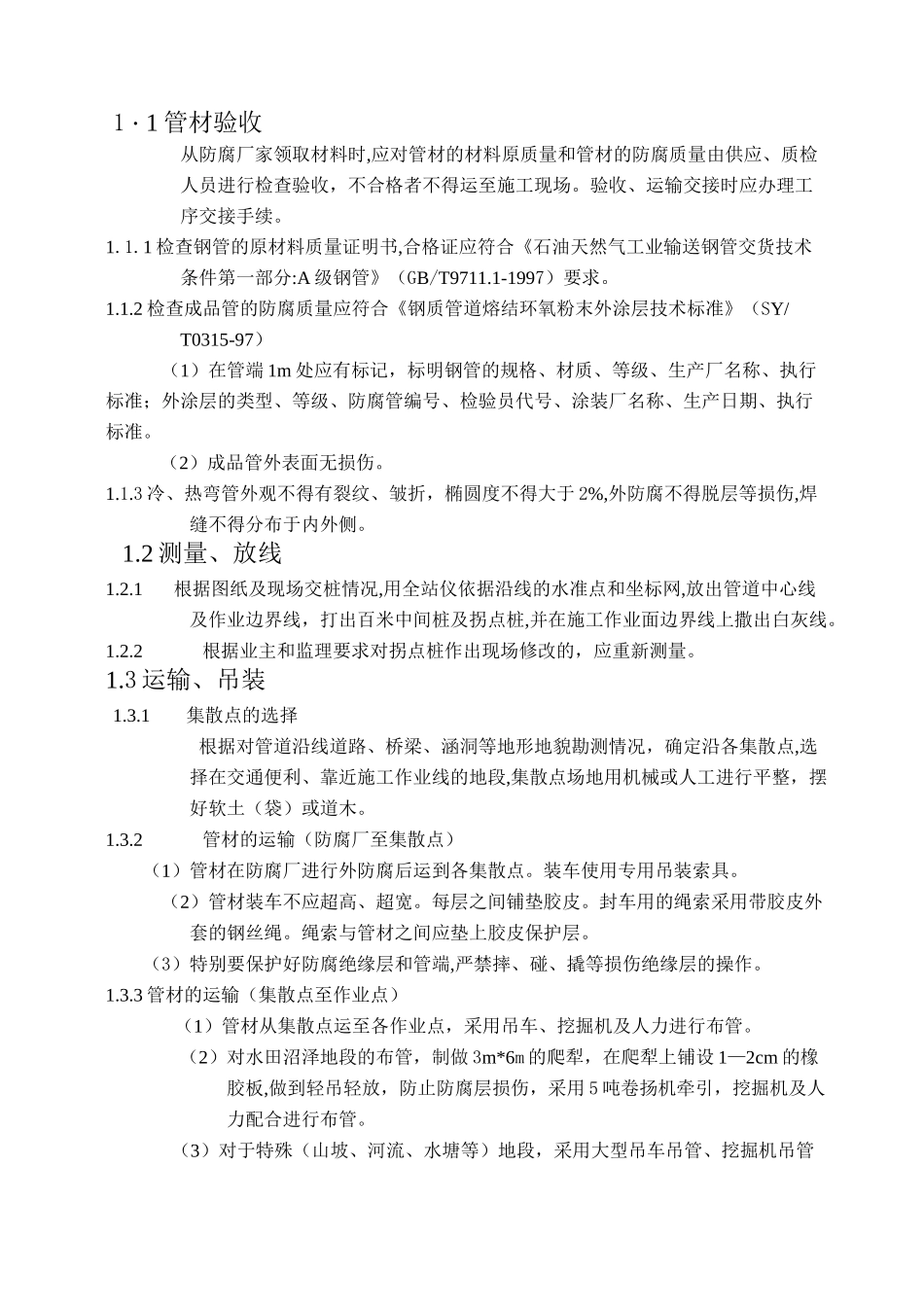

长输管道施工技术方案1.1管材验收1．2测量、放样1.3运输、吊装1.4布管1.5组对1.6焊接、检验1.7管沟开挖1.8水工保护1.9穿越工程施工方案（一）顶管穿越公（铁）路施工方案（二）大开挖穿越公路施工方案（三）大开挖穿越河流、沟渠施工方案（四）穿越管道、涵洞和电（光）缆施工方案（五）低山区石方沟槽开挖1.10下沟及回填1.11试压1.12死口处理2施工管理措施2.1质量保证措施2.2期保证措施2.3安全文明施工保证措施2.4成本控制措施2.5交工文件资料管理3附录：本工程执行的规范标准和有关规定1・1管材验收从防腐厂家领取材料时,应对管材的材料原质量和管材的防腐质量由供应、质检人员进行检查验收，不合格者不得运至施工现场。验收、运输交接时应办理工序交接手续。1.1.1检查钢管的原材料质量证明书,合格证应符合《石油天然气工业输送钢管交货技术条件第一部分:A级钢管》（GB/T9711.1-1997）要求。1.1.2检查成品管的防腐质量应符合《钢质管道熔结环氧粉末外涂层技术标准》（SY/T0315-97）（1）在管端1m处应有标记，标明钢管的规格、材质、等级、生产厂名称、执行标准；外涂层的类型、等级、防腐管编号、检验员代号、涂装厂名称、生产日期、执行标准。（2）成品管外表面无损伤。1.1.3冷、热弯管外观不得有裂纹、皱折，椭圆度不得大于2%,外防腐不得脱层等损伤,焊缝不得分布于内外侧。1.2测量、放线1.2.1根据图纸及现场交桩情况,用全站仪依据沿线的水准点和坐标网,放出管道中心线及作业边界线，打出百米中间桩及拐点桩,并在施工作业面边界线上撒出白灰线。1.2.2根据业主和监理要求对拐点桩作出现场修改的，应重新测量。1.3运输、吊装1.3.1集散点的选择根据对管道沿线道路、桥梁、涵洞等地形地貌勘测情况，确定沿各集散点,选择在交通便利、靠近施工作业线的地段,集散点场地用机械或人工进行平整，摆好软土（袋）或道木。1.3.2管材的运输（防腐厂至集散点）（1）管材在防腐厂进行外防腐后运到各集散点。装车使用专用吊装索具。（2）管材装车不应超高、超宽。每层之间铺垫胶皮。封车用的绳索采用带胶皮外套的钢丝绳。绳索与管材之间应垫上胶皮保护层。（3）特别要保护好防腐绝缘层和管端,严禁摔、碰、撬等损伤绝缘层的操作。1.3.3管材的运输（集散点至作业点）（1）管材从集散点运至各作业点，采用吊车、挖掘机及人力进行布管。（2）对水田沼泽地段的布管，制做3m*6m的爬犁，在爬犁上铺设1—2cm的橡胶板,做到轻吊轻放，防止防腐层损伤，采用5吨卷扬机牵引，挖掘机及人力配合进行布管。（3）对于特殊（山坡、河流、水塘等）地段，采用大型吊车吊管、挖掘机吊管及人工抬运的办法进行布管。（4）对于不便通行的地段,必要时修筑临时施工便道,便道应有一定的承载能力。1.4布管1.4.1布管前，应根据管道施工占地宽度采用机械和人工将占地范围内的杂草、树木石块等清除干净。其沟、坎、陡坡等应予以平整，确保施工机具通行。1.4.2布管离沟边缘间距应大于0.5m,有条件的地段可用机械布管，采取灵活多变的方法，使布管工作顺利进行。布管时相邻管口要错开一个管径，并成锯齿形。1.43管子应放在沙袋或软土包上，高度在0.4m左右，布管时应按图纸及现场测量放线要求布管,大开挖、穿越部位的管子布置在预制便于施工的一侧。1.4.4布管前，应根据测量管口周长、直径、以便匹配。1.5组对1.5.1管道组对前，仔细检查管子是否有变形，变形超标及有其他严重缺陷的管子应更换，并做好标记，以免重复使用。1.5.2管道组对前,应将钢管内的脏物清理干净，管内不得有石头、泥土、棍棒、废铁等杂物，焊接的管段下班前应用临时盲板封堵，以防脏物进入管内。1.5.3管道的切割采用气割加工方法，气割后必须除去坡口内外表面的氧化皮，并进行打磨。1.5.4组对间隙为1.0-2.0mm，坡口角度为60±5°，钝边尺寸为1.0-1.6mm，对口错边量不大于1.6mm。。1.5.5钢管组装前，应将管端20mm内的污油、铁锈、熔渣等清除干净。钢管组装时直缝错开间距不得小于1OOmmm弧长。1.5.6组装时，应避免强力对口且应保护钢管绝缘层。1.5.7管道组对使用外对口器，焊点应均匀，根部焊接达到周长的50%时，才能撤离外对口器。1.5.8管道敷设变方向时，根据设计...
