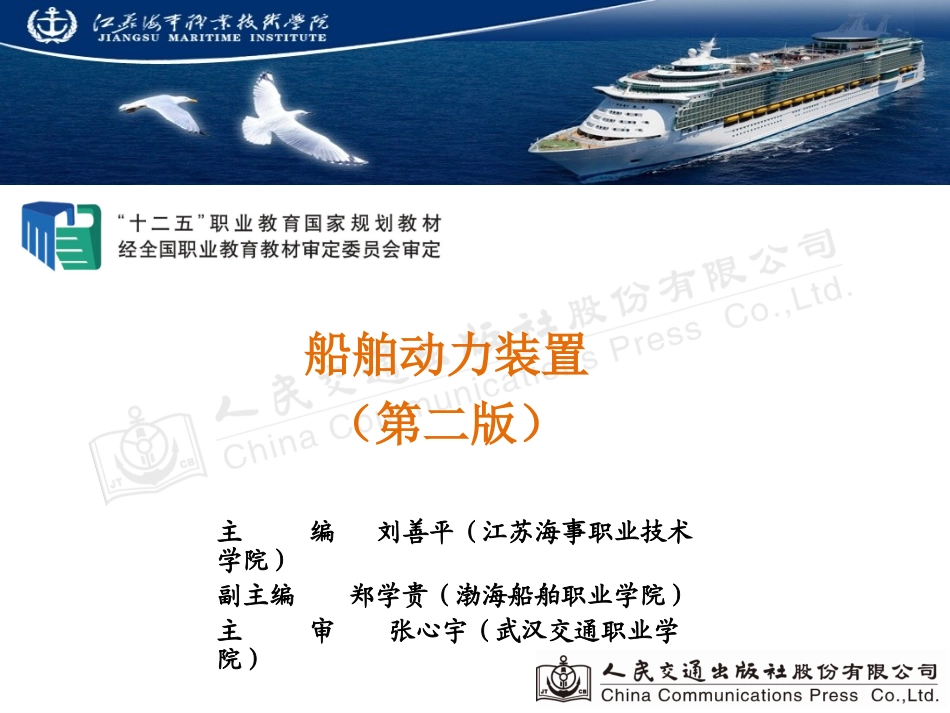

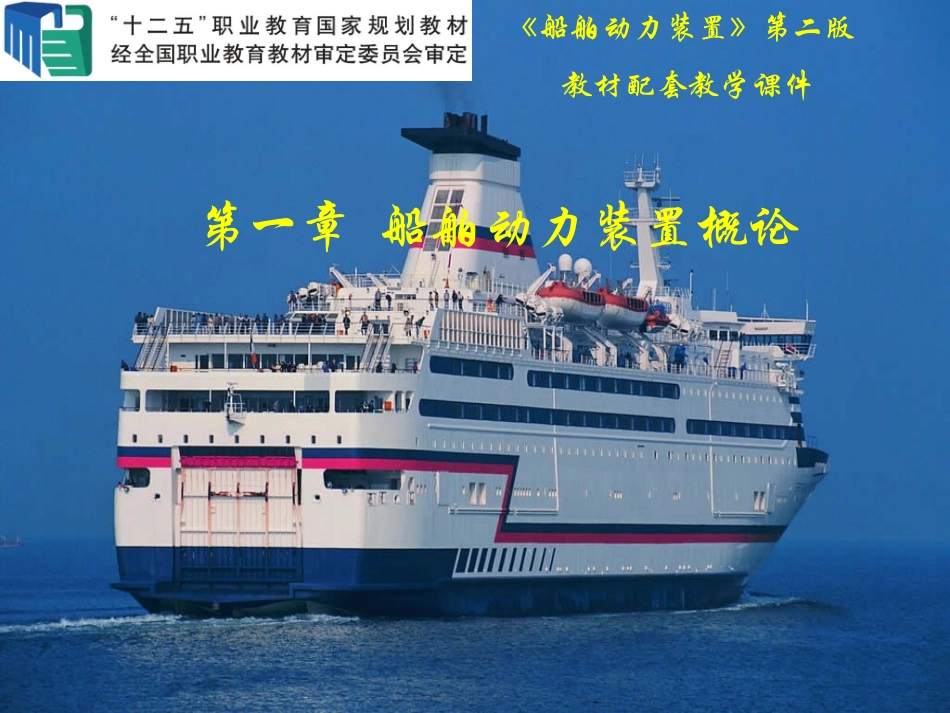

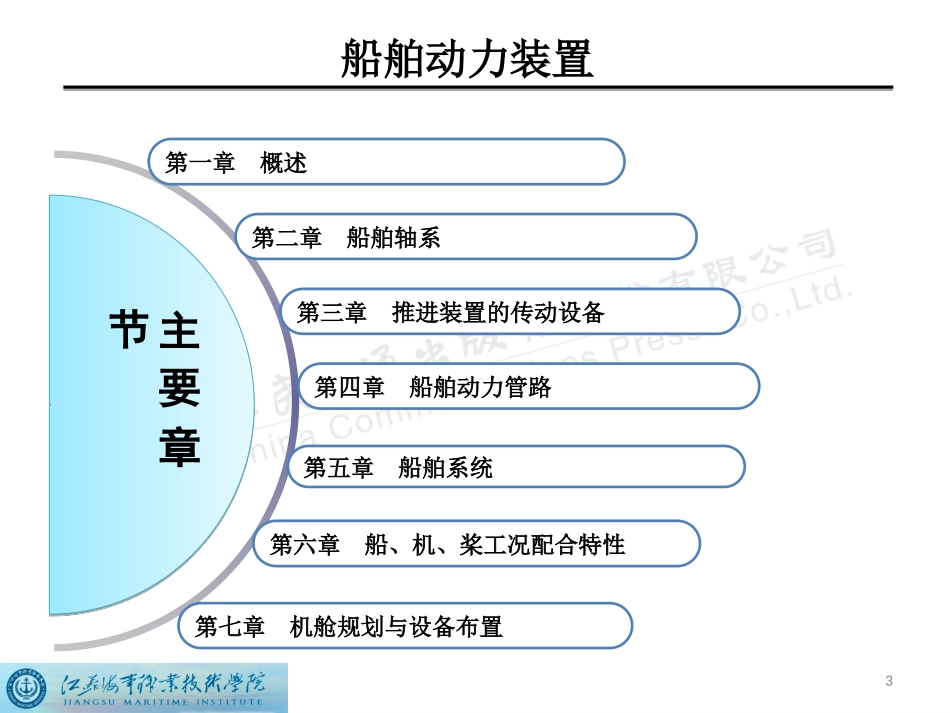

船舶动力装置（第二版）主编刘善平（江苏海事职业技术学院）副主编郑学贵（渤海船舶职业学院）主审张心宇（武汉交通职业学院）2第一章船舶动力装置概论《船舶动力装置》第二版教材配套教学课件船舶动力装置3第三章推进装置的传动设备第四章船舶动力管路第五章船舶系统第六章船、机、桨工况配合特性第七章机舱规划与设备布置第二章船舶轴系第一章概述主要章节第一章知识树第一节船舶动力装置的含义及组成第二节船舶动力装置的类型及特点第三节船舶动力装置的基本性能指标第四节对船舶动力装置的要求第五节船舶动力装置设计建造的发展概况船舶动力装置概论4船舶装置动力概论学习目标知识目标知识目标1．正确叙述和理解船舶动力装置的定义、作用及其组成；2．正确叙述和掌握船舶动力装置的类型、特点及其基本组成；3．正确叙述和掌握船舶动力装置的基本特性指标；4．正确叙述对船舶动力装置的一般要求；5．了解船舶动力装置设计的发展概况。能力目标能力目标1．会根据不同船舶的用途选择船舶动力装置的类型；2．会简单计算船舶动力装置的技术指标、经济指标、性能指标。5船舶装置动力概论第一节船舶动力装置的含义及其组成一、船舶动力装置的含义任务为了满足船舶航行、停泊、作业、人员正常工作生活与安全需要所设置的全部机械、设备和系统的总称。提供能量利用能量转换能量概念6船舶装置动力概论第一节船舶动力装置的含义及其组成推进装置辅助装置管路系统甲板机械防污染设备自动化设备二、船舶动力装置的组成7船舶装置动力概论第一节船舶动力装置的含义及其组成图1-1船舶推进装置示意图1-遥控操纵台；2-主机(柴油机)；3-传动设备；4-轴系；5-推进器(螺旋桨)81．推进装置推进装置的作用：产生和提供船舶推进动力的成套动力设备，以满足船舶正常航行需要。组成：它由船舶主机、传动设备、船舶轴系和推进器以及为这些推进设备服务的辅助设备、管路系统和仪表所组成。如图1-1所示。船舶装置动力概论第一节船舶动力装置的含义及其组成9（1）船舶主机•船舶主机用于船舶推进的热力发动机。•类型：蒸汽机、汽轮机、柴油机、汽油机和燃气轮机等。对于无推进器的工程船舶，用于驱动主发电机、液压油泵或工程机械(如泥浆泵)等的发动机也称为主机。•一般民用船舶的主机绝大多数是柴油机。图1-1船舶推进装置示意图1-遥控操纵台；2-主机(柴油机)；3-传动设备；4-轴系；5-推进器(螺旋桨)1．推进装置船舶装置动力概论第一节船舶动力装置的含义及其组成10（2）传动设备•作用：是将主机功率传递给船舶轴系和推进器，并根据需要起减速、倒顺车、调速、并车或分车、离合等作用。•组成：主要由减速齿轮箱、离合器和联轴器等组成。图1-1船舶推进装置示意图1-遥控操纵台；2-主机(柴油机)；3-传动设备；4-轴系；5-推进器(螺旋桨)1．推进装置船舶装置动力概论第一节船舶动力装置的含义及其组成11（3）船舶轴系•船舶轴系轴系位于主机（或传动设备）的输出法兰和螺旋桨之间。•作用：将主机的能量传给螺旋桨，螺旋桨产生的推力又传给船体，从而推动船舶运动。•组成：它主要由传动轴、支承传动轴用的轴承和轴系附件等组成。图1-1船舶推进装置示意图1-遥控操纵台；2-主机(柴油机)；3-传动设备；4-轴系；5-推进器(螺旋桨)1．推进装置船舶装置动力概论第一节船舶动力装置的含义及其组成122．辅助装置在动力装置产生能量的诸装置中，除了直接产生船舶推进动力的装置外，还有产生其他使用能量的装置，以保证船舶的正常运行、作业、人员生活需要。因此，辅助装置是指提供船舶除推进装置以外其它所需能量的设备。一般包括船舶电站、辅助锅炉装置、液压泵站和压缩空气系统等，它们分别产生电能、蒸汽热能、液压能和压缩空气供全船使用。船舶装置动力概论第一节船舶动力装置的含义及其组成132．辅助装置（1）船舶电站船舶电站是提供船上电能的动力装置，由发电机组、配电板及其他电气设备等组成。常用的发电机组有柴油发电机组、轴带发电机组、废热发电机组等。船舶电站除提供照明和生活用电外，主要是提供电动辅机、通信、雷达、航海仪器、报警、检测和控制设备所需的电能。船舶装置动力概论第一节船舶动...
