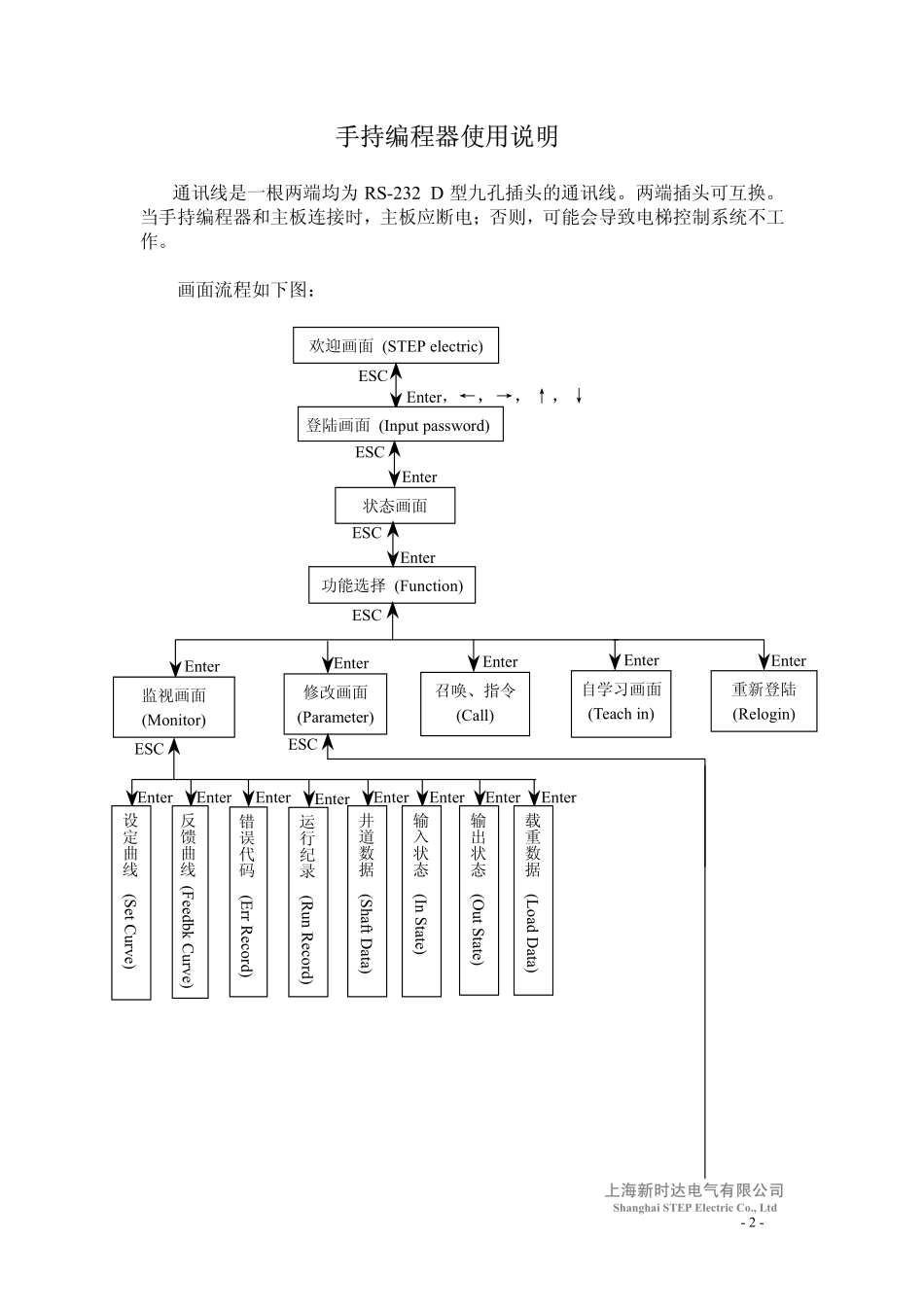

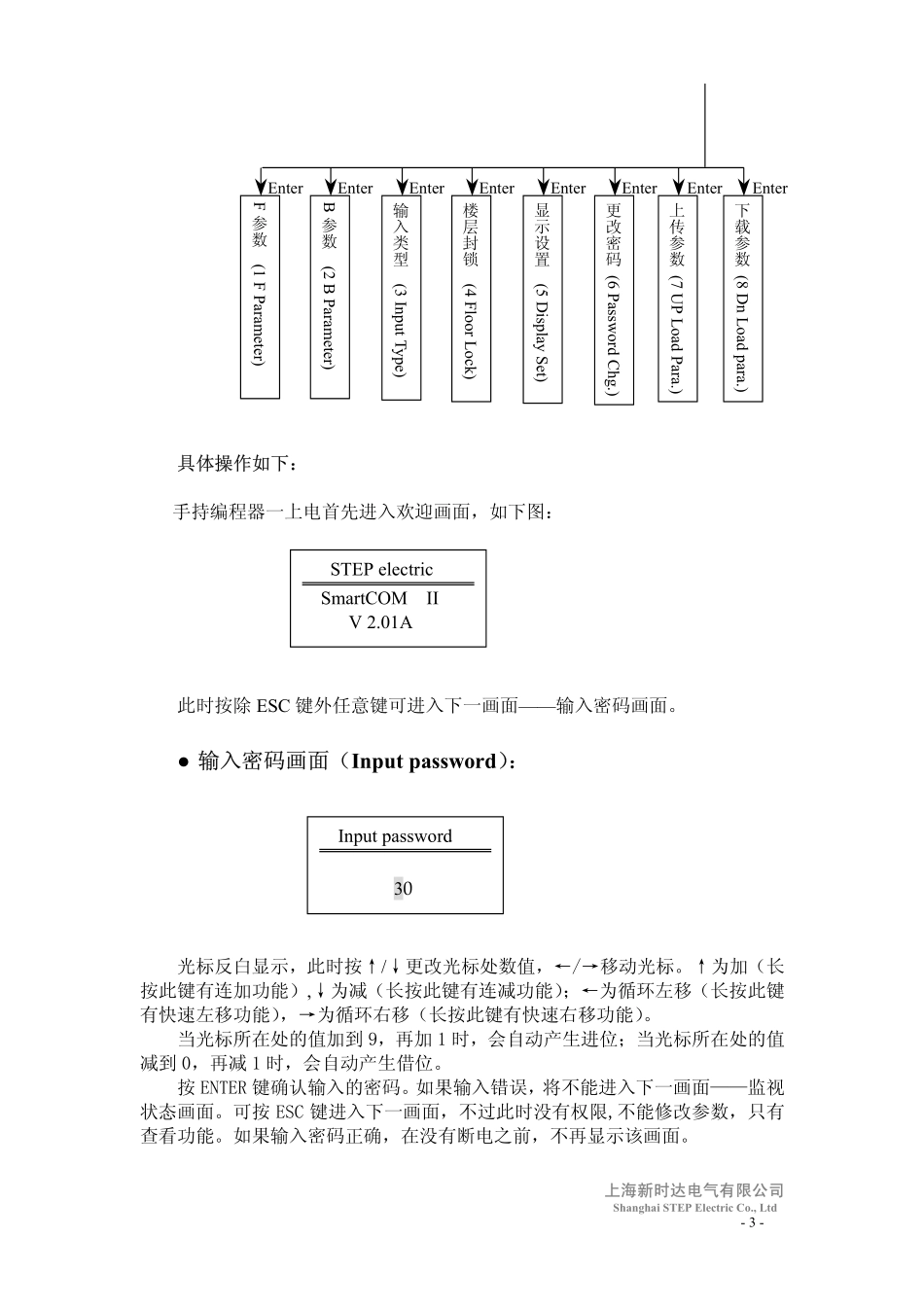

STEP手持编程器使用说明SM-08电梯应用如有更改，恕不通知STEP中国SSTTEEPP中中国国2002．1上海新时达电气有限公司ShanghaiSTEPElectricCo.,Ltd-1-手持编程器使用说明通讯线是一根两端均为RS-232D型九孔插头的通讯线。两端插头可互换。当手持编程器和主板连接时，主板应断电；否则，可能会导致电梯控制系统不工作。画面流程如下图：载重数据(LoadData)输出状态(OutState)输入状态(InState)井道数据(ShaftData)运行纪录(RunRecord)错误代码(ErrRecord)反馈曲线(FeedbkCurve)设定曲线(SetCurve)EnterEnterEnterEnterEnterEnterEnterEnterESCESCEnterESCESCESCEnterEnterEnter，←，→，↑，↓ESCEnterEnterEnterEnter功能选择(Function)自学习画面(Teachin)重新登陆(Relogin)召唤、指令(Call)修改画面(Parameter)监视画面(Monitor)登陆画面(Inputpassword)状态画面欢迎画面(STEPelectric)上海新时达电气有限公司ShanghaiSTEPElectricCo.,Ltd-2-下载参数(8DnLoadpara.)上传参数(7UPLoadPara.)更改密码(6PasswordChg.)显示设置(5DisplaySet)楼层封锁(4FloorLock)输入类型(3InputType)B参数(2BParameter)F参数(1FParameter)EnterEnterEnterEnterEnterEnterEnterEnter具体操作如下：手持编程器一上电首先进入欢迎画面，如下图：STEPelectricSmartCOMIIV2.01A此时按除ESC键外任意键可进入下一画面——输入密码画面。●输入密码画面（Inputpassword）：Inputpassword30光标反白显示，此时按↑/↓更改光标处数值，←/→移动光标。↑为加（长按此键有连加功能）,↓为减（长按此键有连减功能）；←为循环左移（长按此键有快速左移功能），→为循环右移（长按此键有快速右移功能）。当光标所在处的值加到9，再加1时，会自动产生进位；当光标所在处的值减到0，再减1时，会自动产生借位。按ENTER键确认输入的密码。如果输入错误，将不能进入下一画面——监视状态画面。可按ESC键进入下一画面，不过此时没有权限,不能修改参数，只有查看功能。如果输入密码正确，在没有断电之前，不再显示该画面。上海新时达电气有限公司ShanghaiSTEPElectricCo.,Ltd-3-●监视状态画面：InspectionI20.25m/s此画面每0.8秒自动刷新一次，按←、↑、→、↓也可刷新。按ESC返回，如果是按ESC键进入该画面的，将退到输入密码画面；否则退到欢迎画面。按ENTER键进入下一画面——功能选择画面。画面左上角显示该电梯状态，该处共有7种状态，分别为：正常（Normal）、检修（Inspection）、司机（Attendant）、消防（Fire）、锁梯（Park）、故障（Error）、独立运行（Independent）。其中显示优先级由高到低为：检修、锁梯、故障、消防、独立运行、司机、正常。该处优先显示优先级高的状态。画面右上角显示该电梯是单梯还是群控。若是单梯，则显示“I”;若是群控，则显示“II”。画面第三行显示为该电梯所在楼层。显示的值是相对值，由显示设置设定的值不会在这里显示。画面第四行的左边为电梯的此时的运行方向。“↑”表示电梯正在向上运行；“↓”表示电梯正在向下运行。该行的右边为电梯此时的运行速度。该速度值始终为正值，正、负由方向表示。●功能选择画面(Function)：Function1Monitor此时按↑/↓键，可选择功能。循环显示五个功能选项。按ESC退出，按ENTER键选择当前显示的功能项。五个功能选项如下表所示：中文介绍英文菜单名称查看参数菜单Monitor设置参数菜单Parameter指令、召唤画面Call自学习画面Teachin重新登陆画面Relogin上海新时达电气有限公司ShanghaiSTEPElectricCo.,Ltd-4-●监视画面（WatchMenu）:Monitor2FeedbkCurve此时按↑/↓键，可选择功能。循环显示八个子功能选项。按ESC退出，按ENTER键选择当前显示的子功能项。该目录下任何子画面内的参数都不能修改。自画面的内容如果一页显示不完，按↑/↓可进行翻页，查看其他内容。在子画面下按←/→可直接在监视画面下的八个子功能内循环切换，不需退出后再选择。这八个功能中英文对照如下表所示：中文介绍英文菜单名称设定曲线SetCurve反馈曲线FeedbkCurve错误代码ErrRecord运行纪录RunRecord井道数据ShaftData输入状态InState输出状态OutState载重状...
